Экран системной платы
7
Приподнимите экран системной платы и поверните его вправо, в
сторону, противоположную боковым разъемам ввода-вывода.
Установка экрана системной платы
1
Выполните инструкции, описанные в разделе «Перед началом работы»
на стр. 11.
2
Совместите экран системной платы с боковыми разъемами ввода-
вывода на корпусе, и установите экран системной платы на плату.
3
Совместите четыре отверстия под винты на экране системной платы с
отверстиями под винты на корпусе, и завинтите пять винтов, крепящих
экран системной платы к корпусу.
4
Установите на место боковую крышку панели ввода-вывода. См. раздел
«
Установка боковой крышки панели ввода-вывода» на стр. 41.

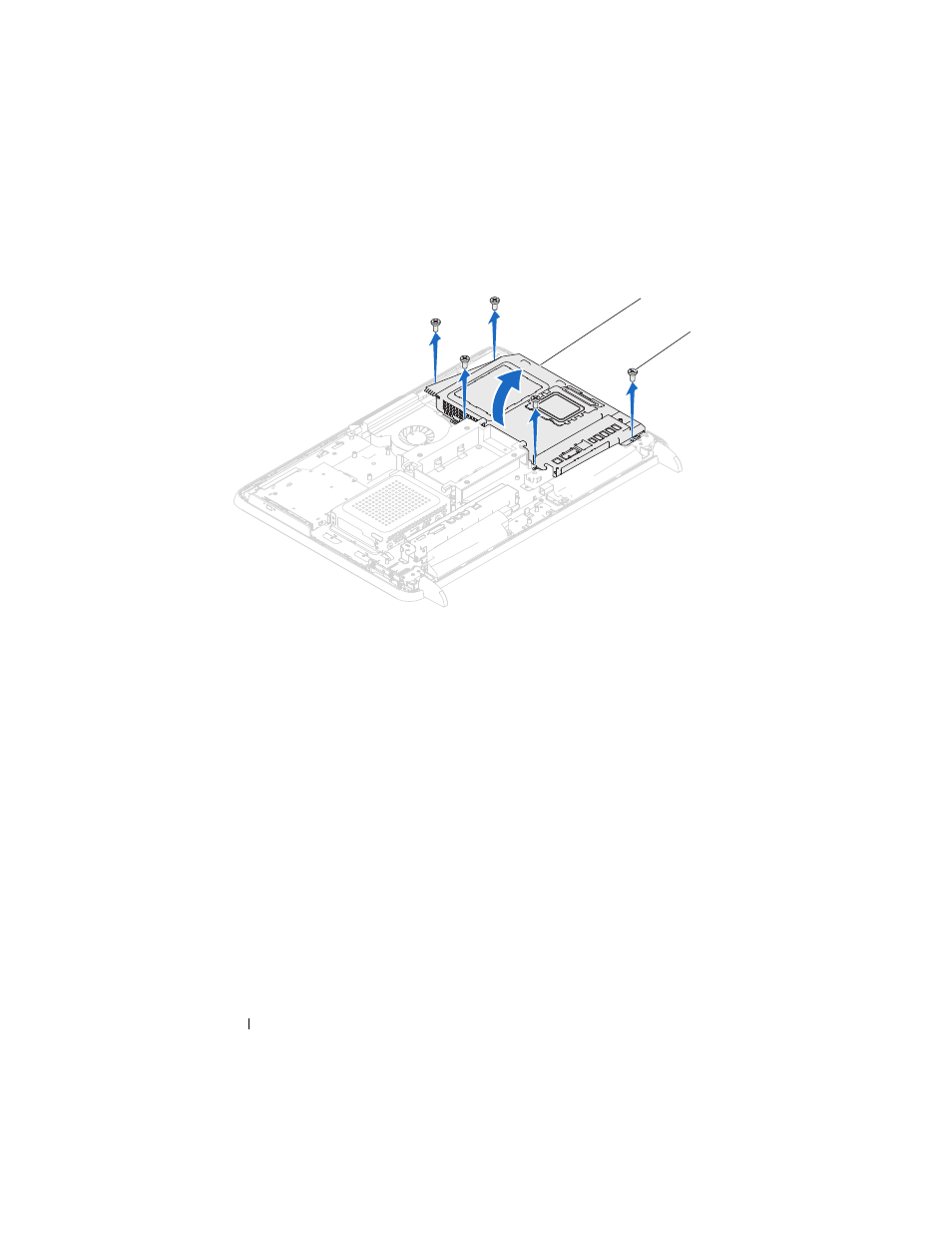

1 экран системной платы 2 винты (5 шт.)
