l
Отметка в верхней части платы или заглушки попадает на винт крепления к направляющей
.
3.
Вверните винт
, которым фиксирующая скоба платы крепится к корпусу.
Извлечение плат
PCI и PCI Express
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите фиксирующую скобу платы
(см.
Снятие фиксирующей скобы платы
).
4.
При необходимости отсоедините все подключенные к плате кабели и извлеките плату
.
l
При работе с платой
PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l
При работе с платой
PCI Express x16 нажмите на удерживающий механизм, возьмите плату за верхние углы и освободите из разъема.
5.
Если вы не собираетесь устанавливать другую плату
, установите в пустое отверстие для платы металлическую заглушку.

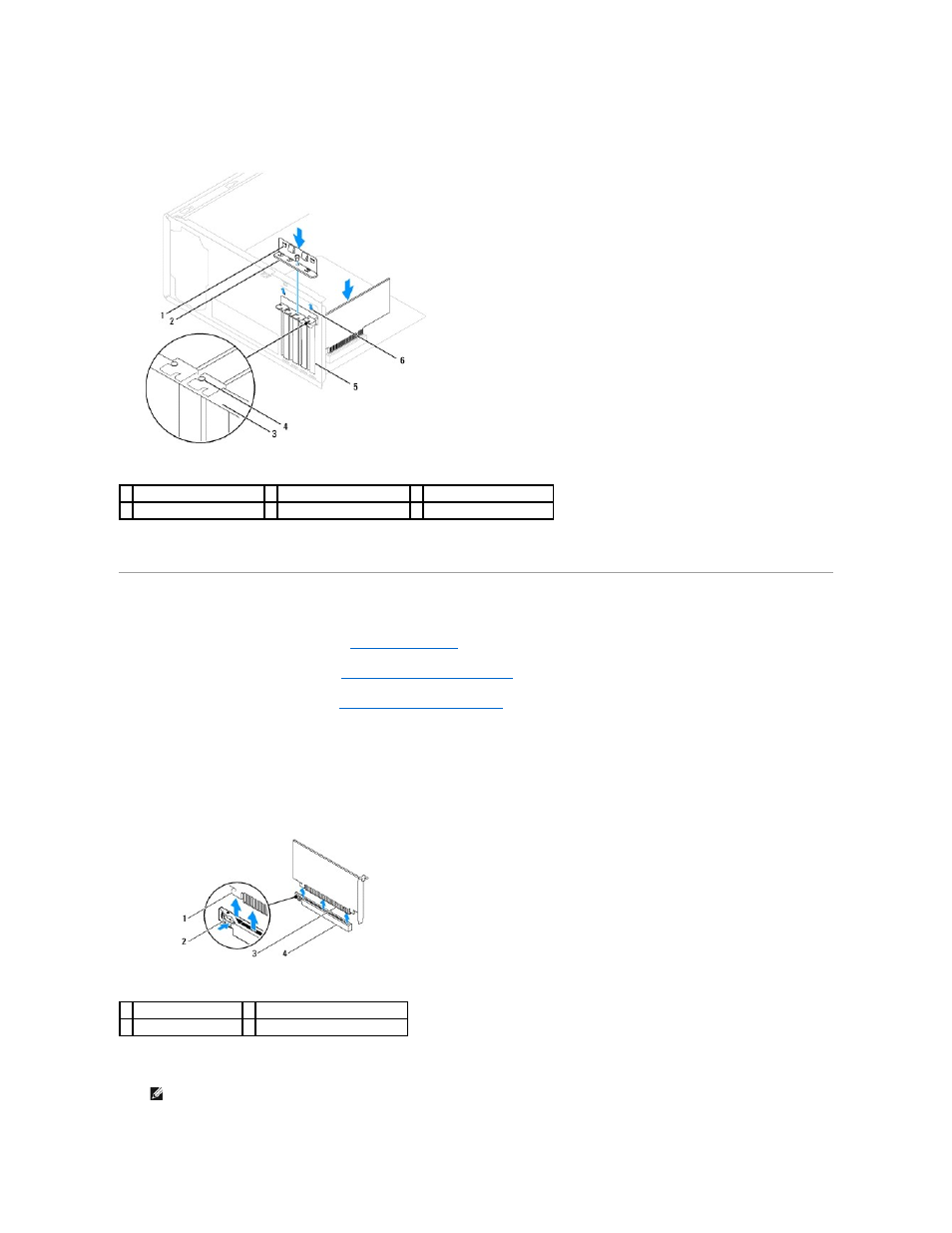

1 направляющие зажимы (2) 2 фиксирующая скоба платы 3 направляющая
4 направляющая
5 заглушка
6 направляющие выемки (2)
1 лепесток крепления
2 удерживающий механизм
3 плата PCI Express x16 4 слот для платы PCI Express x16
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи
.
