Платы PCI и PCI Express
Dell™ Inspiron™ 580 Руководство по обслуживанию
Снятие фиксирующей скобы платы
Установка фиксирующей скобы платы
Извлечение плат PCI и PCI Express
Установка плат PCI и PCI Express
Настройка компьютера после извлечения или установки платы PCI/PCI Express

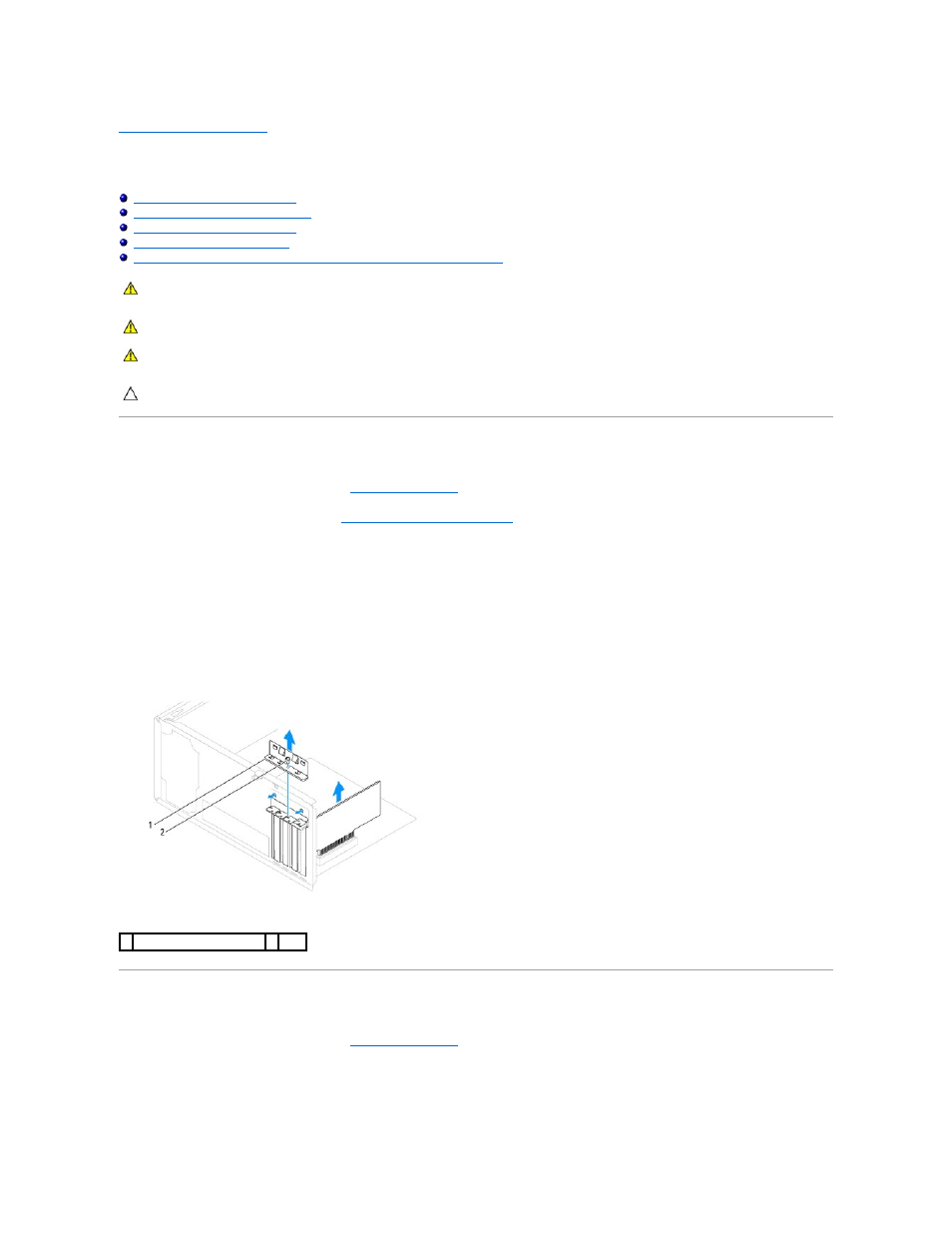

Снятие фиксирующей скобы платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Выверните винт , которым фиксирующая скоба платы крепится к корпусу.
4. Приподнимите фиксирующую скобу платы и отложите ее в сторону , в безопасное место.
Установка фиксирующей скобы платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите фиксирующую скобу платы , убедившись в соблюдении следующих условий:
l Направляющий зажим совмещен с направляющей выемкой .
l Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой .
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как
открывать корпус .
ПРЕДУПРЕЖДЕНИЕ . Не работайте с компьютером , если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т . п.).
ВНИМАНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
1 фиксирующая скоба платы 2 винт
