Установка блока вентилятора и радиатора процессора – Инструкция по эксплуатации Dell Inspiron 580
Страница 22
Тип
2
a.
Ослабьте четыре невыпадающих винта
, которыми блок вентилятора и радиатора процессора крепится к системной плате.
b.
Приподнимите вентилятор и радиатор процессора в сборе и извлеките их из компьютера
.
Установка блока вентилятора и радиатора процессора
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Удалите термопасту с нижней части блока вентилятора и радиатора процессора
.
3.
Нанесите новую термопасту на верхнюю поверхность процессора
.
4.
Замена блока вентилятора и радиатора процессора
.
Тип
1
a.
При необходимости поверните фиксаторы на вентиляторе процессора и радиаторе в сборе по часовой стрелке
, чтобы они встали в
положение стопорения
.
b.
Совместите четыре фиксатора на вентиляторе и радиаторе процессора в сборе с резьбовыми отверстиями на системной плате и надавите
на фиксаторы
.
Тип
2
a.
Совместите четыре невыпадающих винта на вентиляторе и радиаторе процессора в сборе с отверстиями на системной плате
.
b.
Затяните четыре невыпадающих винта
, которыми блок вентилятора и радиатора процессора крепится к системной плате.
5.
Присоедините кабель вентилятор процессора к разъему на системной плате
(см. раздел
Элементы системной платы
).
6.
Установите крышку корпуса на место
(см. раздел
Установка крышки корпуса компьютера
).
1 кабель вентилятора процессора 2 пазы фиксаторов (4)
3 фиксаторы (4)
4 вентилятор и радиатор процессора в сборе

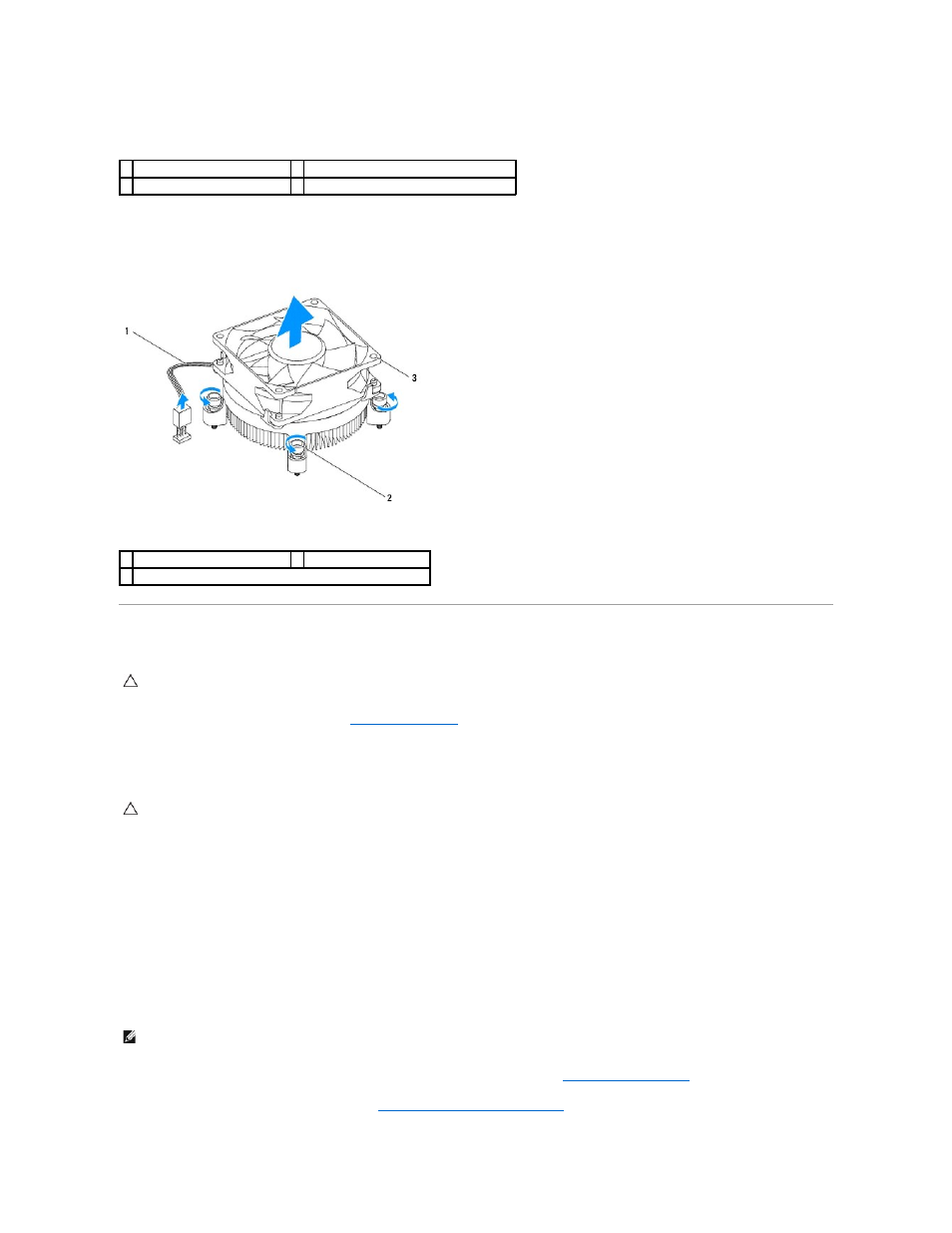

1 кабель вентилятора процессора 2 невыпадающие винты (4)
3 вентилятор и радиатор процессора в сборе
ВНИМАНИЕ
.
При установке вентилятора на место убедитесь
, что не зажаты провода, соединяющие его с системной платой.
ВНИМАНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора
.
ПРИМЕЧАНИЕ
.
Убедитесь
, что вентилятор и радиатор процессора в сборе плотно встали на свое место и надежно закреплены.
