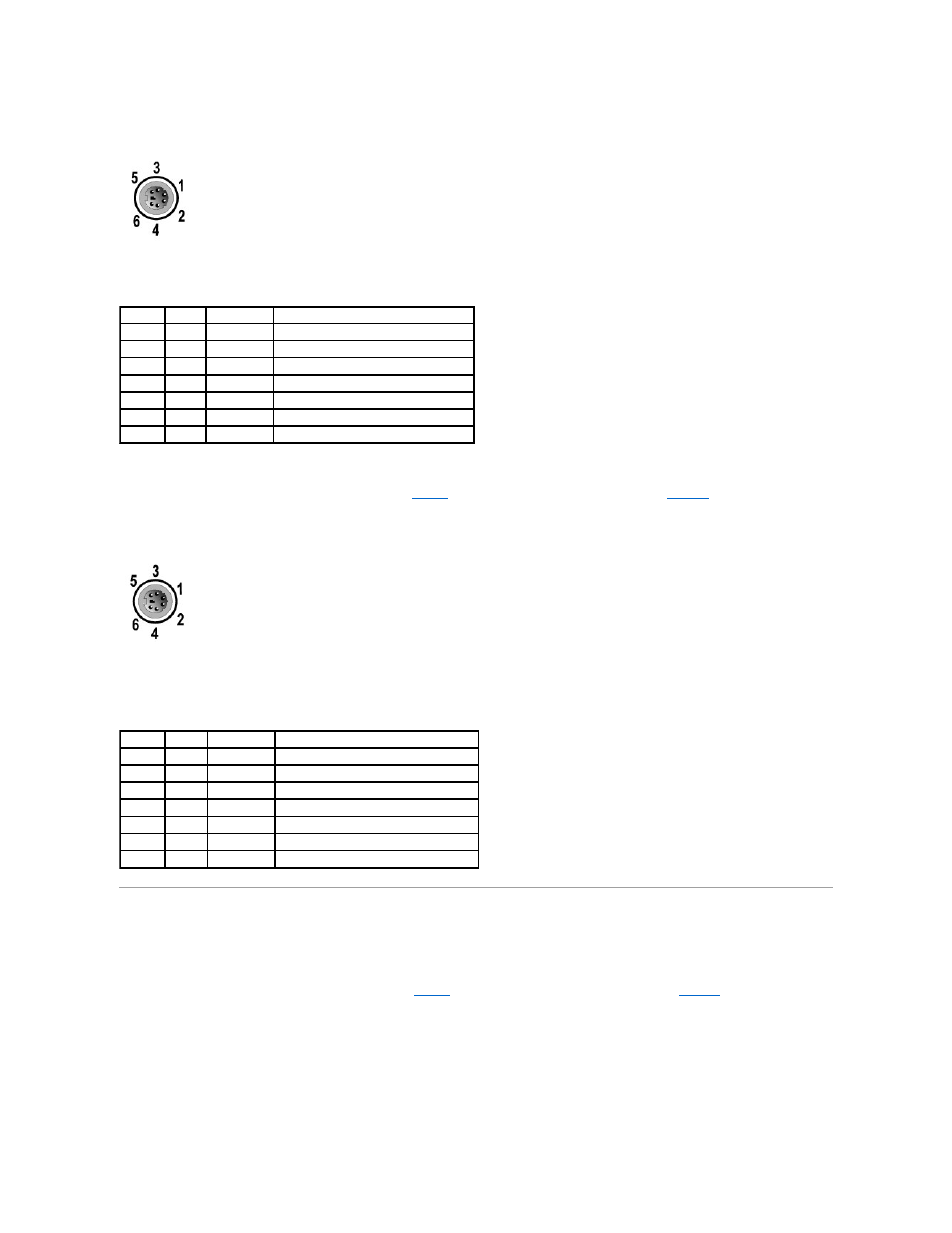

Рисунок Б -3. Номера контактов разъема клавиатуры
Разъем мыши
Далее приведена информация о контактах разъема мыши . На pиc. Б-4 показаны номера контактов разъема мыши. В т a bл. Б-3 перечислены назначение
контактов и интерфейсные сигналы разъема мыши .
Рисунок Б -4. Номера контактов разъема мыши
Разъем видео
Для подключения VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой плотности типа D-sub на передней
и задней панелях . Видеосхема на системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными
пушками в мониторе .
Далее приведена информация о контактах разъема видео . На pиc. Б-5 показаны номера контактов разъема видео, а в т a bл. Б-4 - назначение
контактов и интерфейсные сигналы разъема видео .
Рисунок Б -5. Номера контактов разъема видео
Таблица Б -2. Назначение контактов разъема клавиатуры
Контакт Сигнал Вход/выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 NC - Нет соединения
3 GND - Подвешенная земля
4 FVcc - Напряжение питания с предохранителем
5 KBCLK Вход /выход Синхронизация клавиатуры
6 NC - Нет соединения
Экран - - Заземление на массу
Таблица Б -3. Назначение контактов разъема мыши (задняя
панель )
Контакт Сигнал Вход/выход Определение
1 MSDATA Вход/выход Данные мыши
2 NC - Нет соединения
3 GND - Подвешенная земля
4 FVcc - Напряжение питания с предохранителем
5 MSCLK Вход /выход Синхронизация мыши
6 NC - Нет соединения
Экран - - Заземление на массу
