Установка платы расширения с последовательным или параллельным портами
В случае установки платы расширения система автоматически сконфигурирует последовательные порты . Такая возможность позволяет установить
плату расширения с последовательным портом , имеющим то же назначение, что и один из встроенных портов, без переконфигурирования платы. Если
система обнаружит на плате расширения последовательный порт с тем же обозначением , что и встроенный, она предоставит встроенному
последовательному порту следующее свободное обозначение .
Как новый , так и переназначенный COM-порты будут использовать одну линию запроса на прерывание (IRQ) следующим образом:
COM1, COM3: IRQ4 (совместно используемое значение)
COM-порты имеют следующие значения адресов ввода/вывода:
COM1: 3F8h
COM2: 2F8h
COM3: 3E8h
COM4: 2E8h
Например , если установить в систему внутренний модем с портом, сконфигурированным как COM1, система будет рассматривать логический COM1 как
адрес на плате модема . Она автоматически переназначит встроенный последовательный порт, обозначенный ранее как COM1, на COM3, который
будет использовать то же значение запроса на прерывание , что и COM1. Обратите внимание, что если два COM-порта используют один и тот же
запрос на прерывание , можно использовать любой из этих портов, но не оба одновременно. Если установить одну или несколько плат расширения с
последовательными портами , имеющими обозначения COM1 и COM3, соответствующий встроенный последовательный порт будет отключен.
Перед установкой платы , вызывающей переназначение COM-портов, проверьте в документации по программному обеспечению, может ли оно
использовать новое назначение COM-порта.
Чтобы избежать автоматического конфигурирования , можно переустановить перемычки на плате расширения и изменить тем самым назначение
порта на плате на следующий свободный номер COM, сохранив назначение встроенного последовательного порта. Можно также отключить
встроенные порты в программе настройки системы . В документации по плате расширения должен быть указан используемый по умолчанию адрес
ввода /вывода платы и значения запроса на прерывание. Кроме того, в ней должны иметься инструкции по переадресации порта и изменению
значения запроса на прерывание , если оно потребуется.
Общую информацию о работе операционной системы с последовательными и параллельными портами и более подробные процедуры см . в
документации по операционной системе .
Разъемы клавиатуры и мыши
В системе используются клавиатура типа PS/2 и PS/2-совместимая мышь. Кабели обоих устройств подключаются к 6-контактным миниатюрным разъемам
типа DIN на передней и задней панелях системы.
Драйвер мыши предоставляет мыши приоритет на обслуживание микропроцессором , выдавая запрос IRQ12 при перемещении мыши. Кроме того,
драйвер передает данные мыши в прикладную программу , управляемую мышью.
Разъем клавиатуры
Далее приведена информация о контактах разъема клавиатуры .
На pиc. Б-3 показаны номера контактов разъема клавиатуры. В т a bл. Б-2 перечислены назначение контактов и интерфейсные сигналы разъема
клавиатуры .

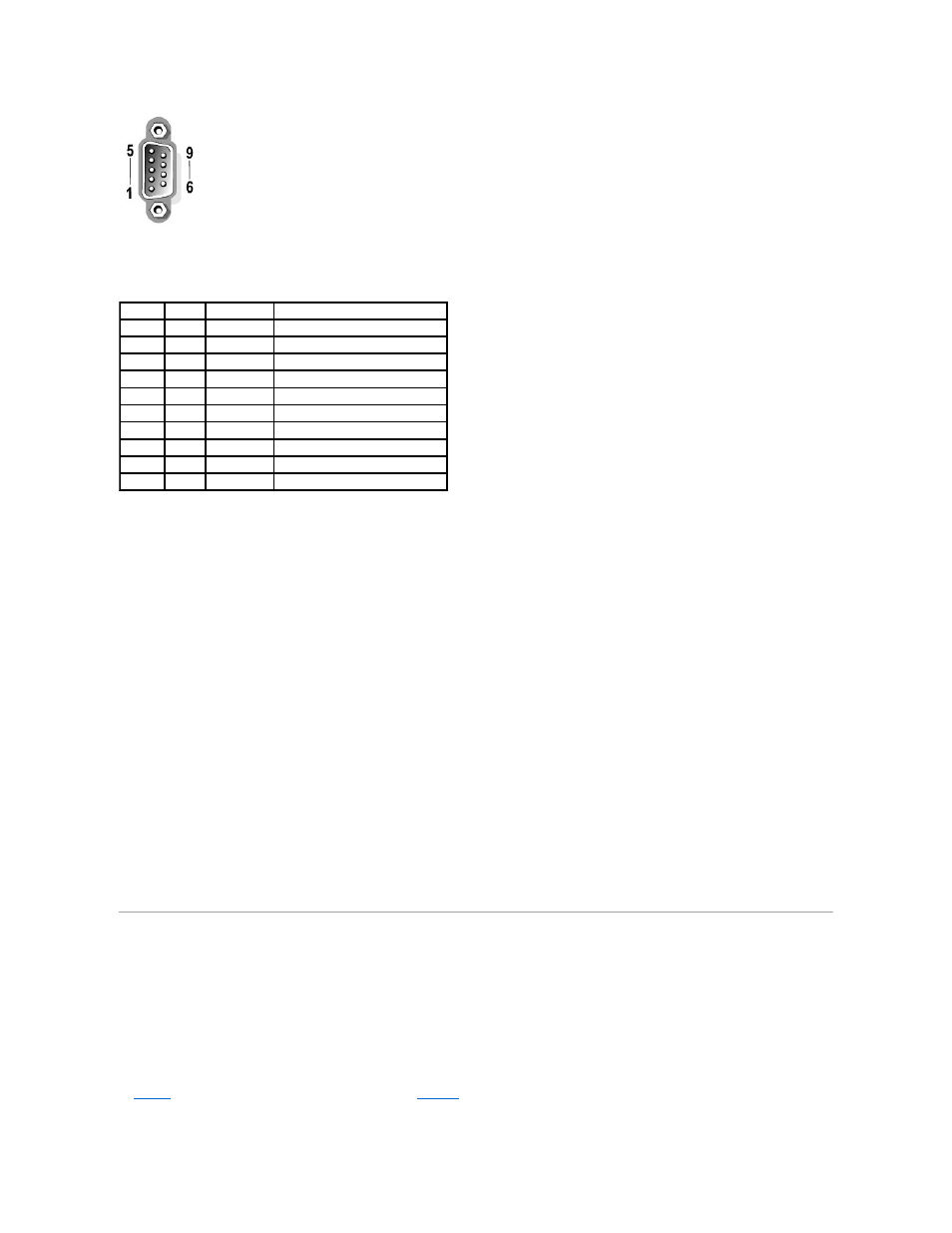

Таблица Б -1. Назначение контактов разъема
последовательного порта
Контакт Сигнал Вход/выход Определение
1 DCD Вход Детектирование данных и несущей
2 SIN Вход Последовательный ввод
3 SOUT Выход Последовательный вывод
4 DTR Выход Терминал готов к передаче данных
5 GND - Подвешенная земля
6 DSR Вход Готовность набора данных
7 RTS Выход Готовность к передаче
8 CTS Вход Готовность к приему
9 RI Вход Индикатор звонка
Экран - - Заземление на массу
