Разъемы и порты ввода /вывода
Руководство пользователя систем Dell™ PowerEdge™ 6650
Задняя панель
Последовательный порт
Разъемы клавиатуры и мыши
Разъем видео
Разъемы USB
Разъемы встроенных контроллеров сетевого интерфейса
В данном приложении приведена информация о разъемах и портах ввода
/вывода системы.
Задняя панель
Разъемы и порты ввода /вывода системы представляют собой шлюзы, через которые она взаимодействует с внешними устройствами, такими как
клавиатура , мышь и монитор. На pиc. Б-1 показаны разъемы и порты ввода/вывода на задней панели.

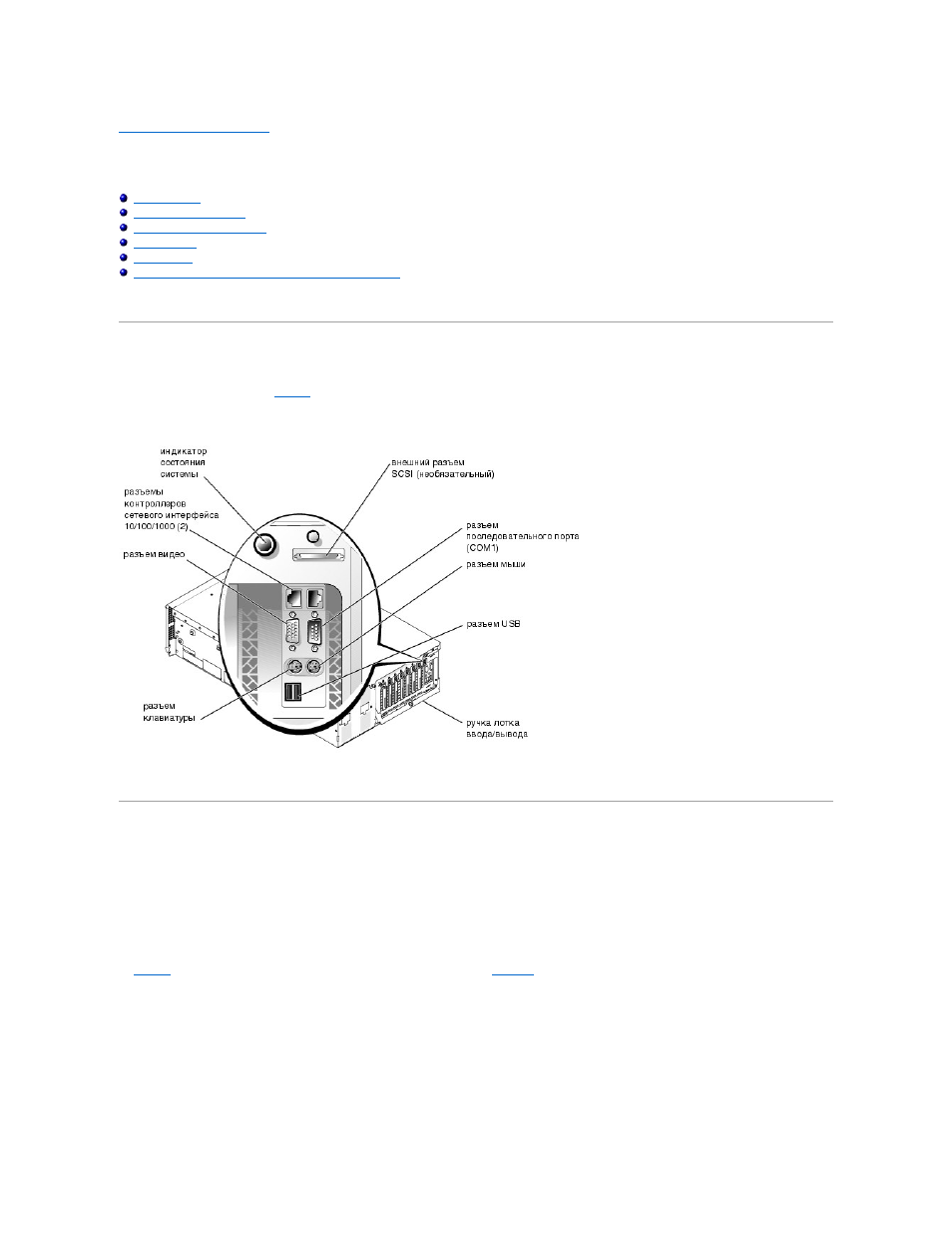

Рисунок Б -1. Разъемы и порты ввода/вывода на задней панели
Последовательный порт
Для встроенного последовательного порта используется 9-контактный миниатюрный разъем типа D-sub на задней панели. Этот порт поддерживает
такие устройства как внешние модемы , принтеры, плоттеры и мыши, для которых необходима последовательная передача данных (передача данных
по одному биту в один момент времени по одной линии ).
В большинстве программ термин COM (для коммуникаций) с последующим числом используется для назначения последовательного порта (например,
COM1). По умолчанию встроенный последовательный порт системы имеет обозначение COM1.
Разъем последовательного порта
На pиc. Б-2 показаны номера контактов разъема последовательного порта, а в т a bл. Б-1 - назначение контактов и интерфейсные сигналы разъема
последовательного порта .
Рисунок Б -2. Номера контактов разъема последовательного порта
