Назначение типов устройств – Инструкция по эксплуатации Dell KVM 2160AS
Страница 67
Управление системой через аналоговые порты
49

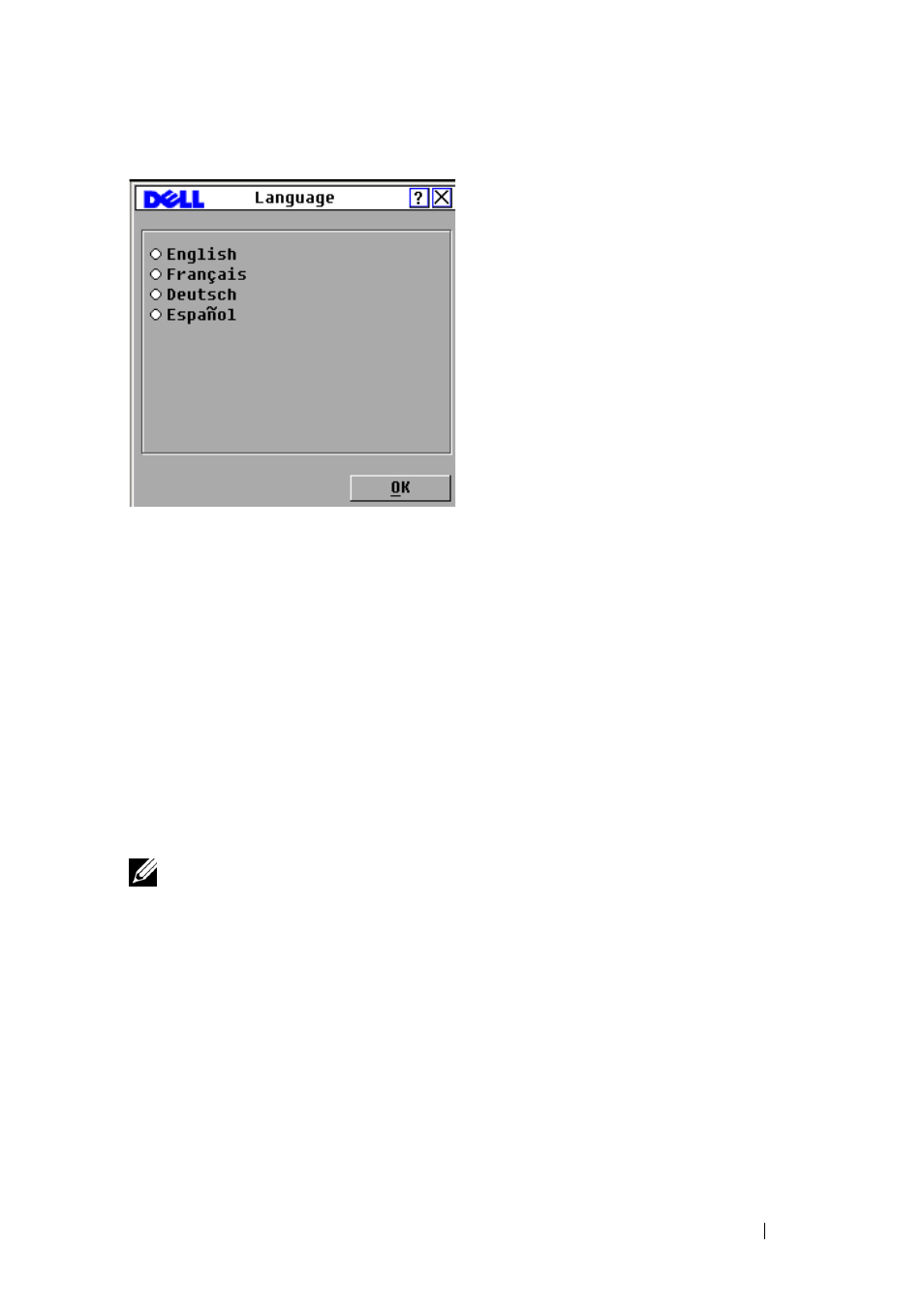

Рис. 3-6. Диалоговое окно «Language»
3 Выберите необходимый язык интерфейса OSCAR.
4 Щелкните OK для внесения изменения и возврата в диалоговое окно
Setup. Диалоговое окно Setup отображается на выбранном языке.
Назначение типов устройств
Удаленный консольный коммутатор автоматически обнаруживает
коммутаторы КВМ с каскадным включением, однако необходимо указать
число портов на этих коммутаторах в диалоговом окне Devices. В категории
Type коммутаторы с каскадным включением отмечены идентификатором
«Sw-8» или «Sw-24». При выборе этого устройства в списке становится
активной кнопка Modify, позволяющая назначить соответствующее число
портов.
ПРИМЕЧАНИЕ.
Кнопка «Modify» доступна только при выборе коммутатора, который
можно конфигурировать.
Порядок доступа к диалоговому окну «Devices»:
1 Нажмите клавишу <Print Screen>
для запуска интерфейса OSCAR.
Отображается диалоговое окно Main.
2 Щелкните Setup - Devices. Отображается диалоговое окно Devices.
