Установка
13

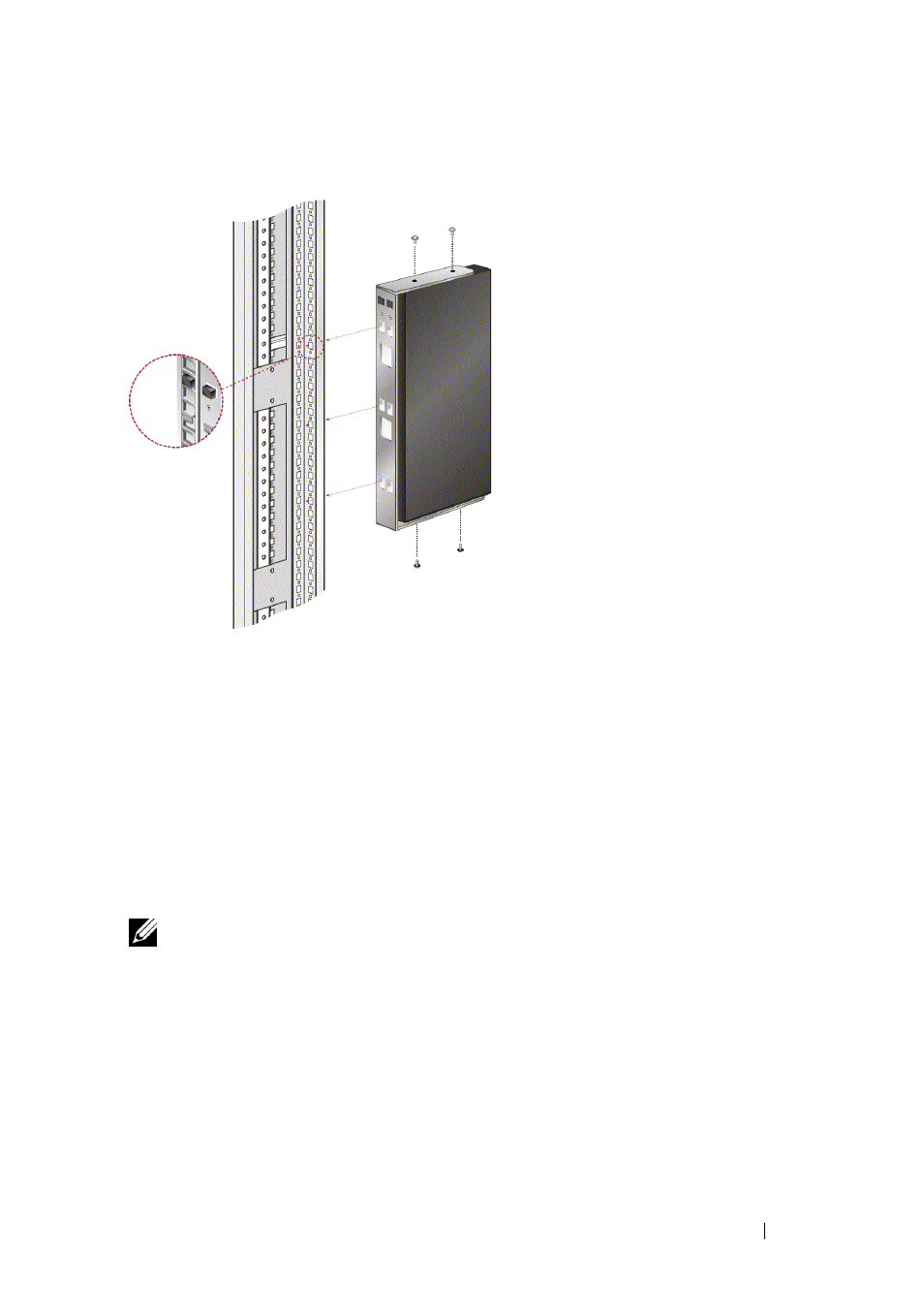

Рис. 2-1. Установка монтажного кронштейна OU
Порядок установки монтажного кронштейна четырехточечного удаленного
консольного коммутатора 2161DS-2/4161DS 1U:
1 Извлеките винты на каждой стороне четырехточечного коммутатора
1U и отложите их в сторону, чтобы позже использовать их для
закрепления деталей переднего кронштейна 1U.
2 Совместите вентиляционные отверстия на «длинной стороне» передних
кронштейнов из набора с вентиляционными отверстиями коммутатора.
ПРИМЕЧАНИЕ.
Вентиляционные
отверстия коммутатора не должны быть закрыты
кронштейном. Это может произойти при неправильном выборе стороны коммутатора
для установки.
3 Совместите отверстия для винтов на кронштейне с отверстиями для
винтов на коммутаторе.
4 С помощью отвертки Philips заверните два винта с каждой стороны
для закрепления передних монтажных кронштейнов на коммутаторе.
