28
Установка
2 Подсоедините один конец кабеля CAT 5 к порту ARI на консольном
коммутаторе.
3 Подсоедините другой конец кабеля CAT 5 к порту ACI на задней
панели коммутатора с каскадным включением.
4 Подключите устройства к коммутатору с каскадным включением в
соответствии с рекомендациями производителя коммутатора.
5 Повторите действия 1-4 для всех коммутаторов с каскадным
включением, которые необходимо подключить к системе удаленного
консольного коммутатора.

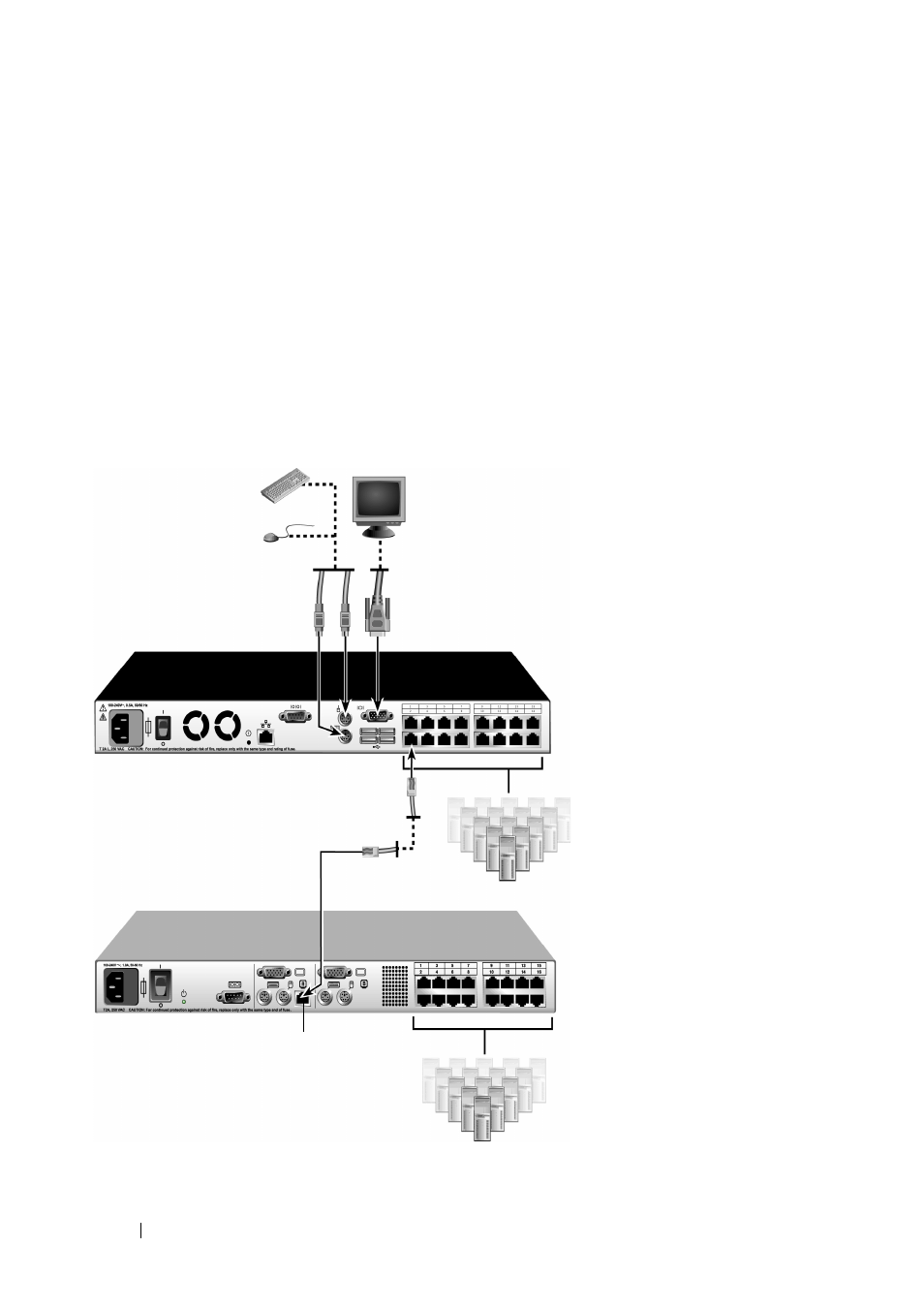

Рис. 2-12. Удаленный консольный коммутатор
с аналоговым коммутатором CAT 5
1
2
3
