Каркасы расширительных плат
Руководство по обслуживанию Dell Precision™ R5400
Извлечение каркаса платы расширения
Установка каркаса платы расширения
Компьютер имеет два каркаса расширительных плат
: один помечен как "внешний", другой - как "центральный". Каждый каркас снимается одним и тем
же способом
.
Извлечение каркаса платы расширения
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Потяните вверх две синие фиксирующие защелки на каркасе платы расширения
.
3.
Поднимите каркас прямо вверх
, но не вынимайте полностью из корпуса, пока не будут отсоединены все кабели, присоединенные к платам
расширения
.
4.
Отсоедините кабели
, присоединенные к платам расширения, установленным в каркасе, и полностью выньте каркас из корпуса.
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Перед извлечением каркаса платы расширения на компьютере необходимо снять все платы расширения в каркасе платы
расширения
.

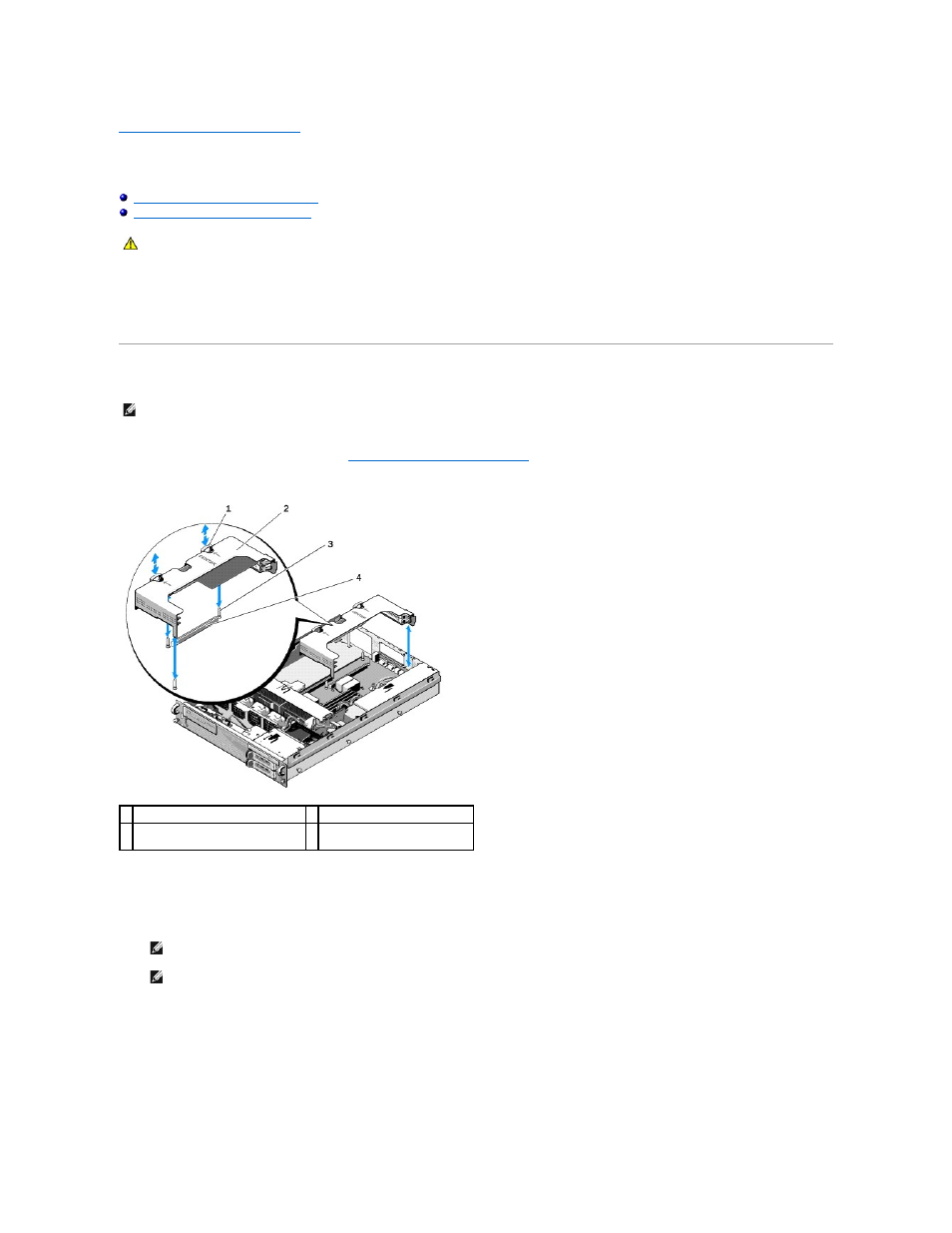

1 фиксирующие защелки (2)
2 каркас платы расширения
3 направляющие штыри на
системной плате
(3)
4 разъем расширителя на
системной плате
ПРИМЕЧАНИЕ
.
На внешнем каркасе проведите разъемы питания
P5 и/или P6, через отверстия на одном конце каркаса при полном
извлечении каркаса из корпуса
.
ПРИМЕЧАНИЕ
.
Чтобы разъединить кабели питания
, надавите и поверните фиксирующую защелку на разъеме кабеля. Не тяните
непосредственно за кабели
.
