Оптический дисковод
Руководство по обслуживанию Dell Precision™ R5400
Извлечение оптического дисковода
Установка оптического дисковода
Оптический дисковод установлен на лотке
, который сдвигается на переднюю панель и подключается к системной плате с помощью кабеля передачи
данных
SATA и комплекта кабелей питания.
Извлечение оптического дисковода
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Отключите кабель передачи данных
SATA оптического дисковода.
3.
Отсоедините кабель питания от задней части дисковода
.
4.
Поднимите синюю фиксирующую защелку лотка и передвиньте лоток дисковода через переднюю часть компьютера
.
Установка оптического дисковода
1.
Передвиньте лоток дисковода в отсек для оптического дисковода из передней части компьютера
, пока лоток не защелкнется и не встанет на
место
.
2.
Подсоедините кабель передачи данных
SATA оптического дисковода и кабель питания к разъемам на задней стороне дисковода.
Вернуться на страницу «Содержание»
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Удалите кабель передачи данных
SATA, прежде чем удалить кабель питания. Выполнение данного действия позволяет получить
доступ к разъему кабеля питания без необходимости натягивать кабель питания
.
ВНИМАНИЕ
.
При отключении кабеля питания беритесь только за разъем кабеля
. Не тяните за кабель, так как это может повредить его.

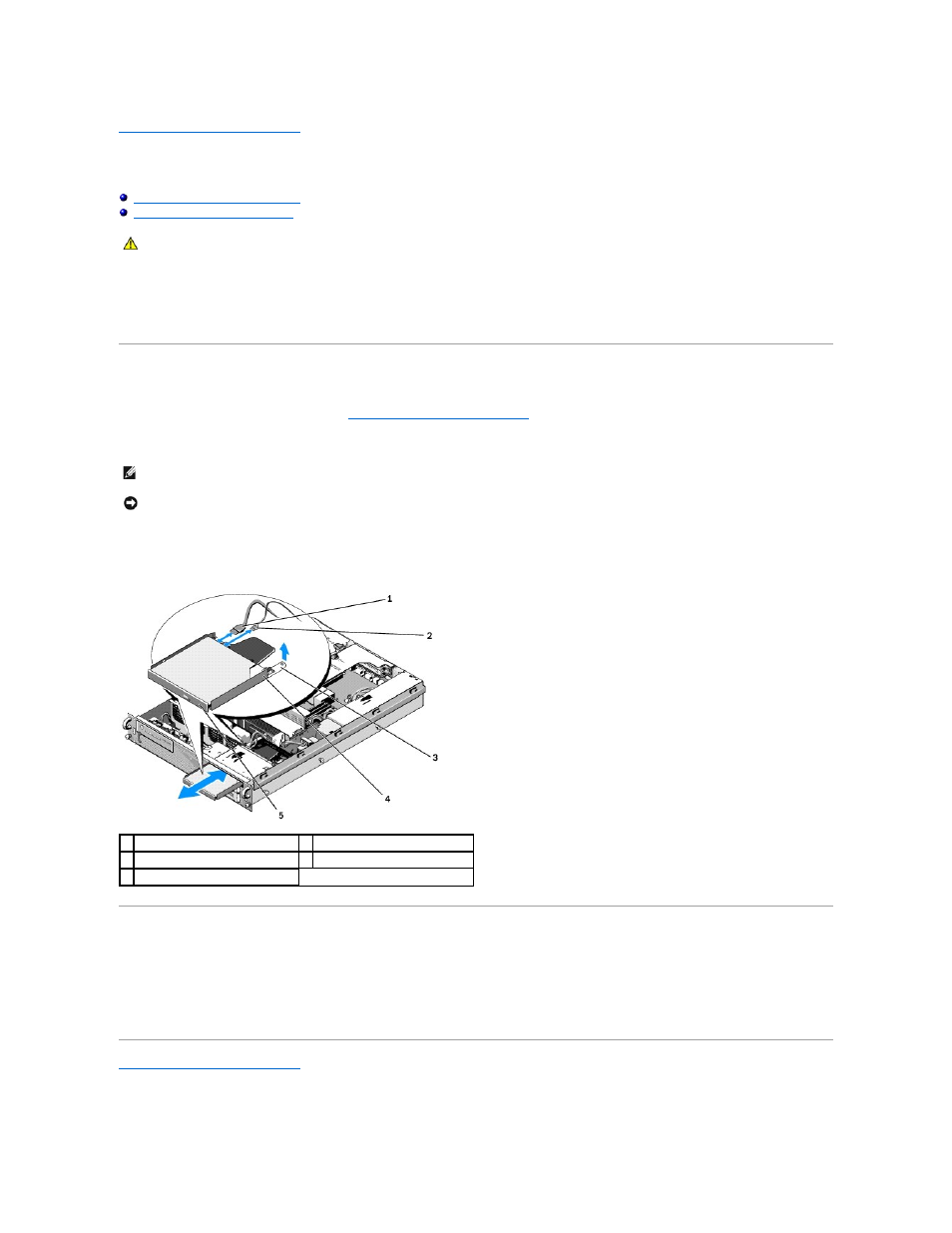

1 Кабель передачи данных SATA
2 кабель питания
3 фиксирующая защелка лотка
4 лоток оптического дисковода
5 оптический дисковод
