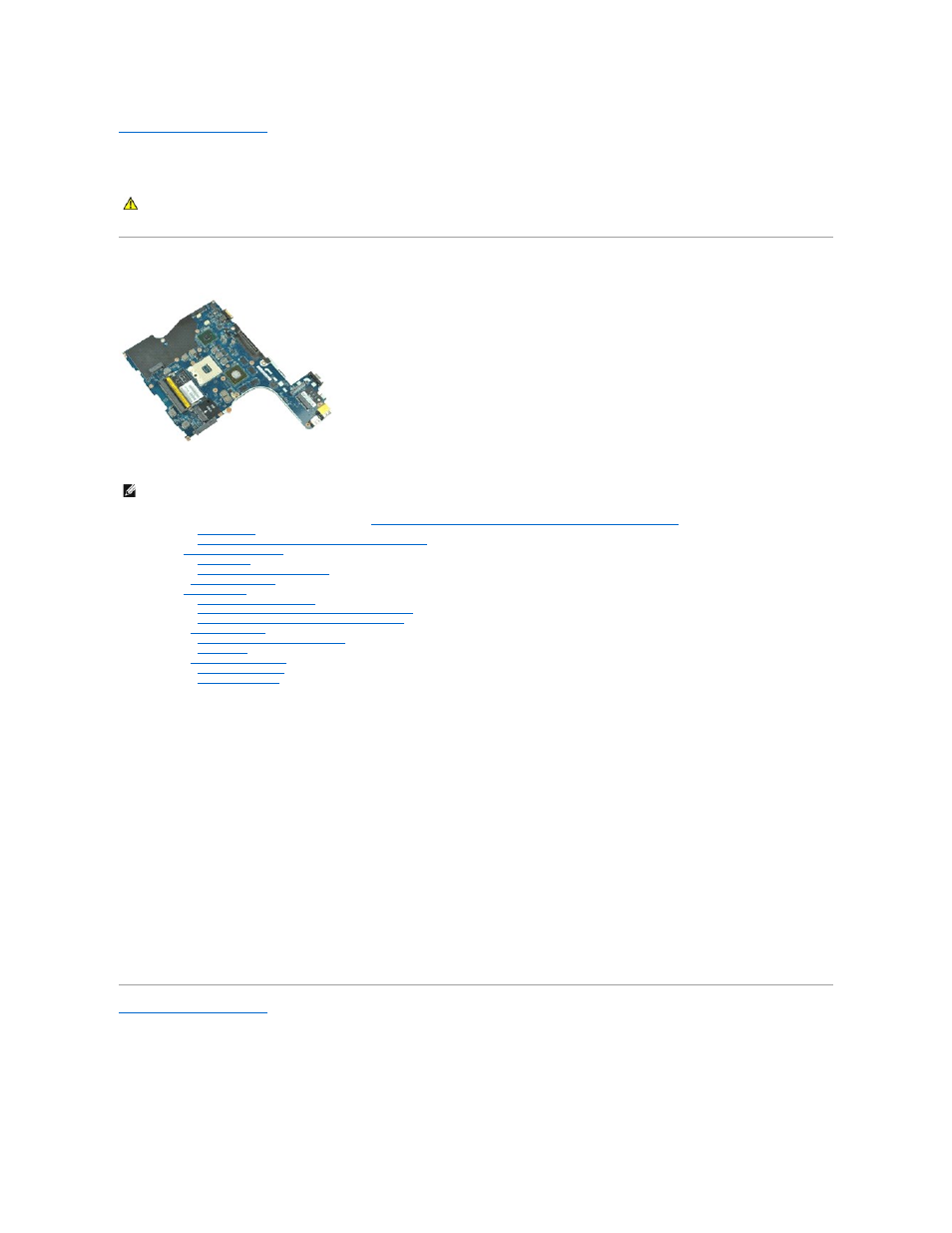

Системная плата
Руководство по обслуживанию Dell™ Latitude™ E6510
Извлечение системной платы
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Извлеките
карту модуля определения абонента
(SIM-карту)
.
4.
Выньте
оптический дисковод
.
5.
Извлеките
клавиатуру
.
6.
Извлеките
батарейку типа «таблетка»
.
7.
Снимите
крышки шарниров
.
8.
Выньте
жесткий диск
.
9.
Извлеките
карту Latitude ON Flash™
.
10.
Извлеките
плату беспроводной глобальной сети
(WWAN)
.
11.
Извлеките
плату беспроводной локальной сети
(WLAN)
.
12.
Снимите
дисплей в сборе
.
13.
Извлеките
радиатор и вентилятор в сборе
.
14.
Извлеките
процессор
.
15.
Снимите
упор для рук в сборе
.
16.
Извлеките
плату
ExpressCard
.
17.
Извлеките
плату
Bluetooth®
.
18.
Высвободите пластинку держателя кабеля и отсоедините кабель платы карты
SD от системной платы.
19.
Выверните винты
, которыми системная плата крепится к корпусу компьютера.
20.
Отсоедините системную плату от платы ввода
-вывода и переверните системную плату.
s
21.
Отсоедините кабель питания постоянным током от системной платы
.
22.
Извлеките системную плату из компьютера
.
Установка системной платы
Чтобы установить системную плату на место
, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe™ Flash Player™ с веб-узла Adobe.com.
