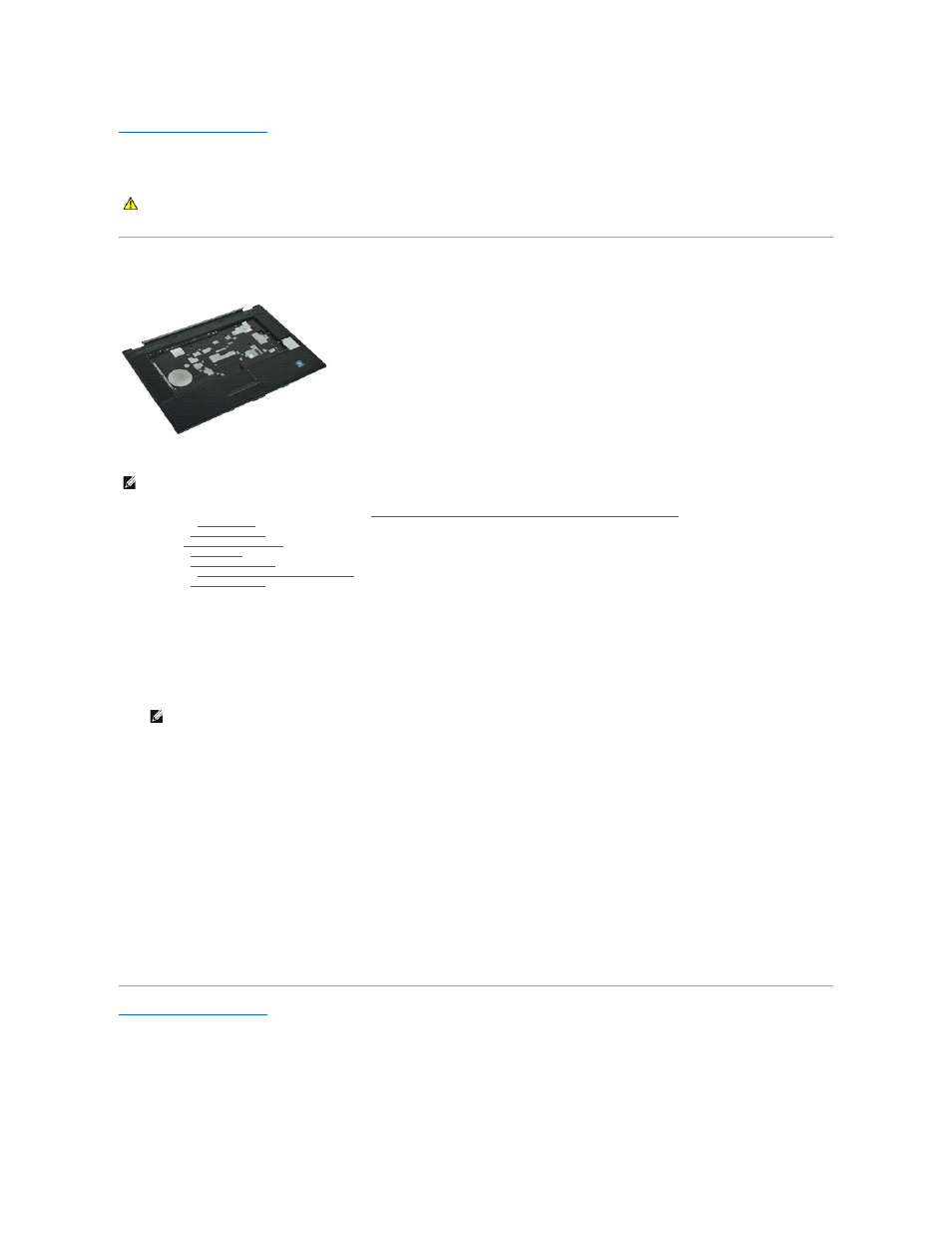

Упор для рук в сборе
Руководство по обслуживанию Dell™ Latitude™ E6510
Снятие упора для рук в сборе
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Снимите
съемную панель
.
4.
Выньте
оптический дисковод
.
5.
Снимите
клавиатуру
.
6.
Снимите
крышки шарниров
.
7.
Извлеките
считыватель отпечатков пальцев
.
8.
Снимите
дисплей в сборе
.
9.
Выверните винты
, которыми упор для рук крепится к нижней части компьютера.
10.
Выверните винты
, которыми упор для рук крепится к корпусу компьютера.
11.
Отсоедините кабели смарт
-карты, динамиков, сенсорной панели и считывателя идентификационных радиометок RFID (если это применимо) от
соответствующих разъемов на системной плате
.
ПРИМЕЧАНИЕ
.
Если вы приобрели компьютер с бесконтактным считывателем смарт-карт, необходимо обязательно отсоединить кабель RFID.
12.
Снимите упор для рук с компьютера
:
a. Начиная с задней части компьютера, приподнимите правую часть упора для рук, чтобы высвободить его из компьютера.
b. Осторожно потяните упор для рук вперед и переверните его.
13.
Отсоедините кабель датчика
HAL от системной платы.
14.
Снимите упор для рук с компьютера
.
Установка упора для рук в сборе
Чтобы установить упор для рук в сборе на место
, выполните шаги по снятию в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe™ Flash Player™ с веб-узла Adobe.com.
