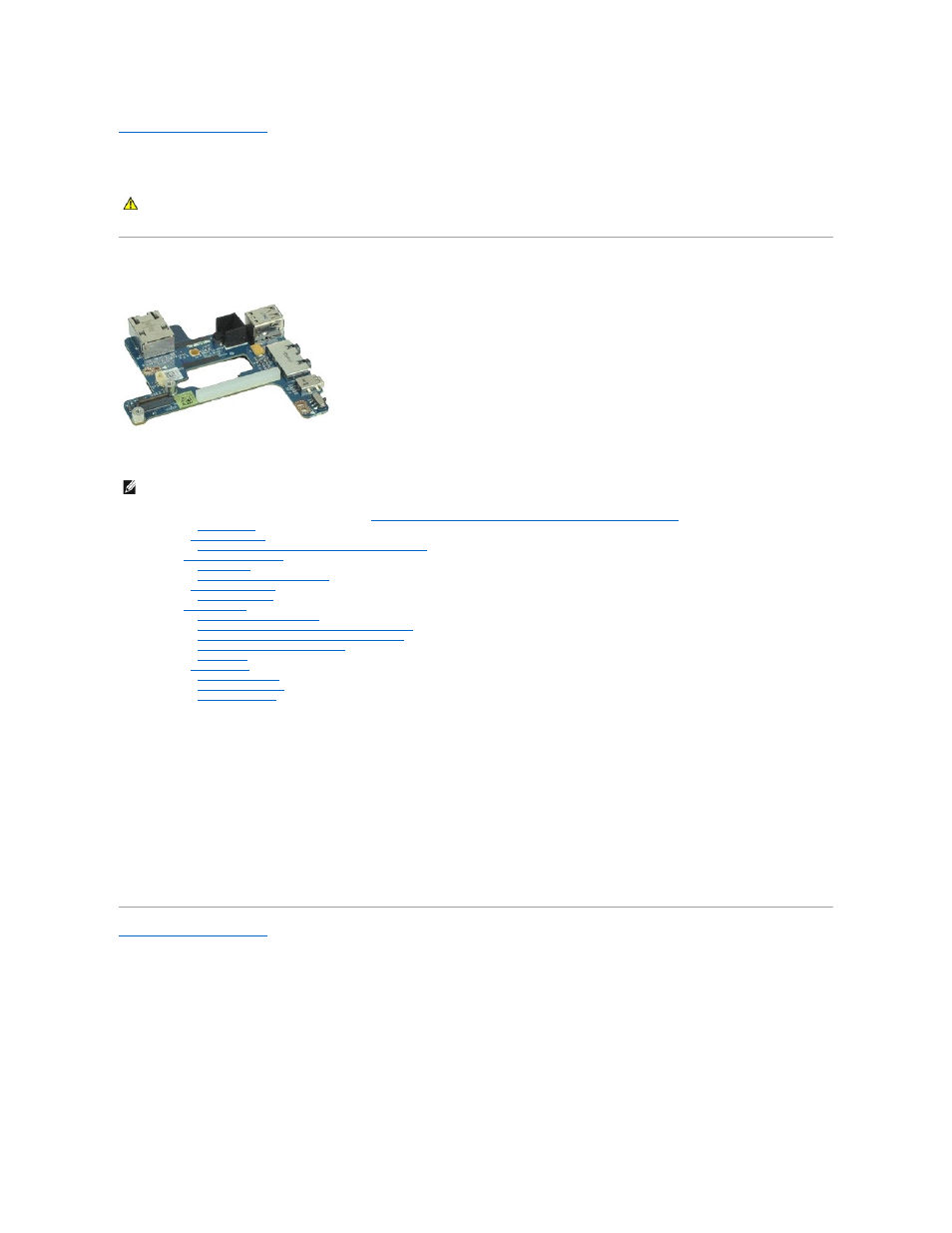

Плата ввода
-вывода
Руководство по обслуживанию Dell™ Latitude™ E6510
Извлечение платы ввода
-вывода
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Снимите
съемную панель
.
4.
Извлеките
карту модуля определения абонента
(SIM-карту)
.
5.
Выньте
оптический дисковод
.
6.
Извлеките
клавиатуру
.
7.
Извлеките
батарейку типа «таблетка»
.
8.
Снимите
крышки шарниров
.
9.
Извлеките
дисплей в сборе
.
10.
Выньте
жесткий диск
.
11.
Извлеките
флэш
-карту Latitude ON™
.
12.
Извлеките
плату беспроводной глобальной сети
(WWAN)
.
13.
Извлеките
плату беспроводной локальной сети
(WLAN)
.
14.
Извлеките
радиатор и вентилятор в сборе
.
15.
Извлеките
процессор
.
16.
Снимите
упор для рук
.
17.
Извлеките
плату
Bluetooth®
.
18.
Извлеките
плату
ExpressCard
.
19.
Извлеките
системную плату
.
20.
Выверните винт
(помеченный буквой «I»), которым плата ввода-вывода крепится к корпусу компьютера.
21.
Выверните винты
, которыми плата ввода-вывода крепится к корпусу компьютера.
22.
Извлеките плату ввода
-вывода из компьютера.
Установка платы ввода
-вывода
Чтобы установить плату ввода
-вывода на место, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe™ Flash Player™ с веб-узла Adobe.com.
