Инструкция по эксплуатации Dell PowerVault 122T LTO (Autoloader)
Страница 18
5.

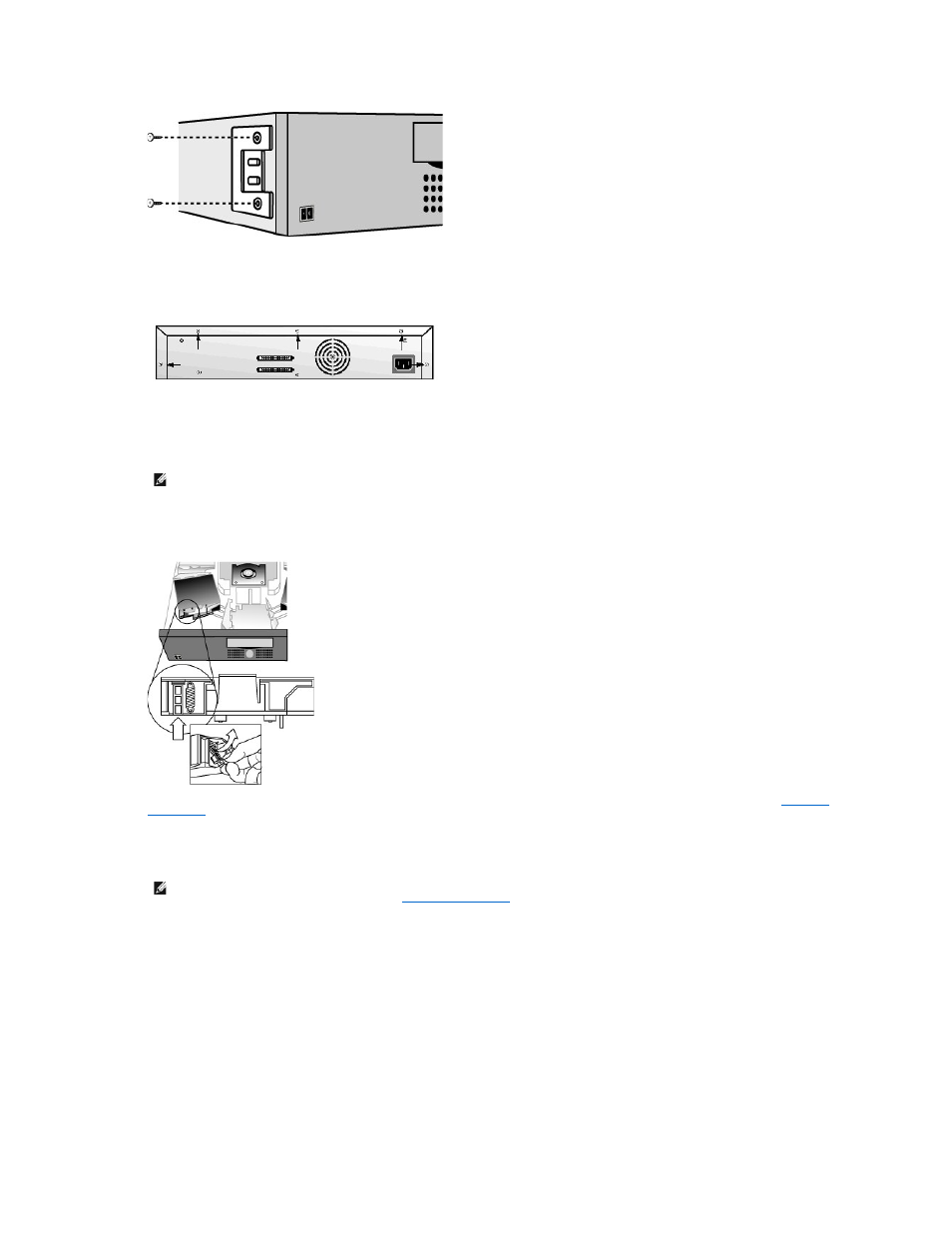

Если у автозагрузчика имеются монтажные кронштейны
(он смонтирован в стойке), выверните пять винтов на задней панели автозагрузчика и
два дополнительных винта
, по одному с каждой стороны автозагрузчика, чтобы отсоединить крышку автозагрузчика. Если автозагрузчик
смонтирован на столе
, выверните винты на передней крышке и три дополнительных винта с каждой стороны.
Выверните только указанные винты на задней крышке
.
6.
Перед поднятием сдвиньте верхнюю крышку назад
.
7.
После того
, как крючки верхней крышки выйдут из края крышки дисплея на передней панели, поднимите и снимите верхнюю крышку.
8.
Поднимите держатель картриджа
, проделав это для каждого картриджа, который необходимо извлечь, вертикально вверх от автозагрузчика.
9.
На каждом из держателей осторожно оттяните запорный рычажок в сторону от держателя
, при этом картридж извлечется из держателя.
Оттяжка отжимного рычажка картриджа
10.
11.
Убедитесь
, что валики в нижней части держателя выровнены по направляющим.
12.
Убедитесь
, что штырьки внизу каждого держателя вставлены каждый в свой хомут на ремне автозагрузчика.
Установка держателей
ПРИМЕЧАНИЕ
. Чтобы извлечь держатель, находящийся прямо перед отсеком вставки/извлечения, осторожно поверните
поворотный магазин против часовой стрелки
, потянув за ремень или держатели, пока держатель с извлекаемым картриджем не
выйдет из зоны отсека вставки
/извлечения.
ПРИМЕЧАНИЕ
. На ремне имеются лишние неиспользуемые хомуты. На нужных хомутах имеются дополнительные выпуклости на
наружной части каждого хомута
(см. раздел "
").
