Установка жесткого диска eide в плоский корпус, Рис. 4 – Инструкция по эксплуатации Dell OptiPlex GX100
Страница 46

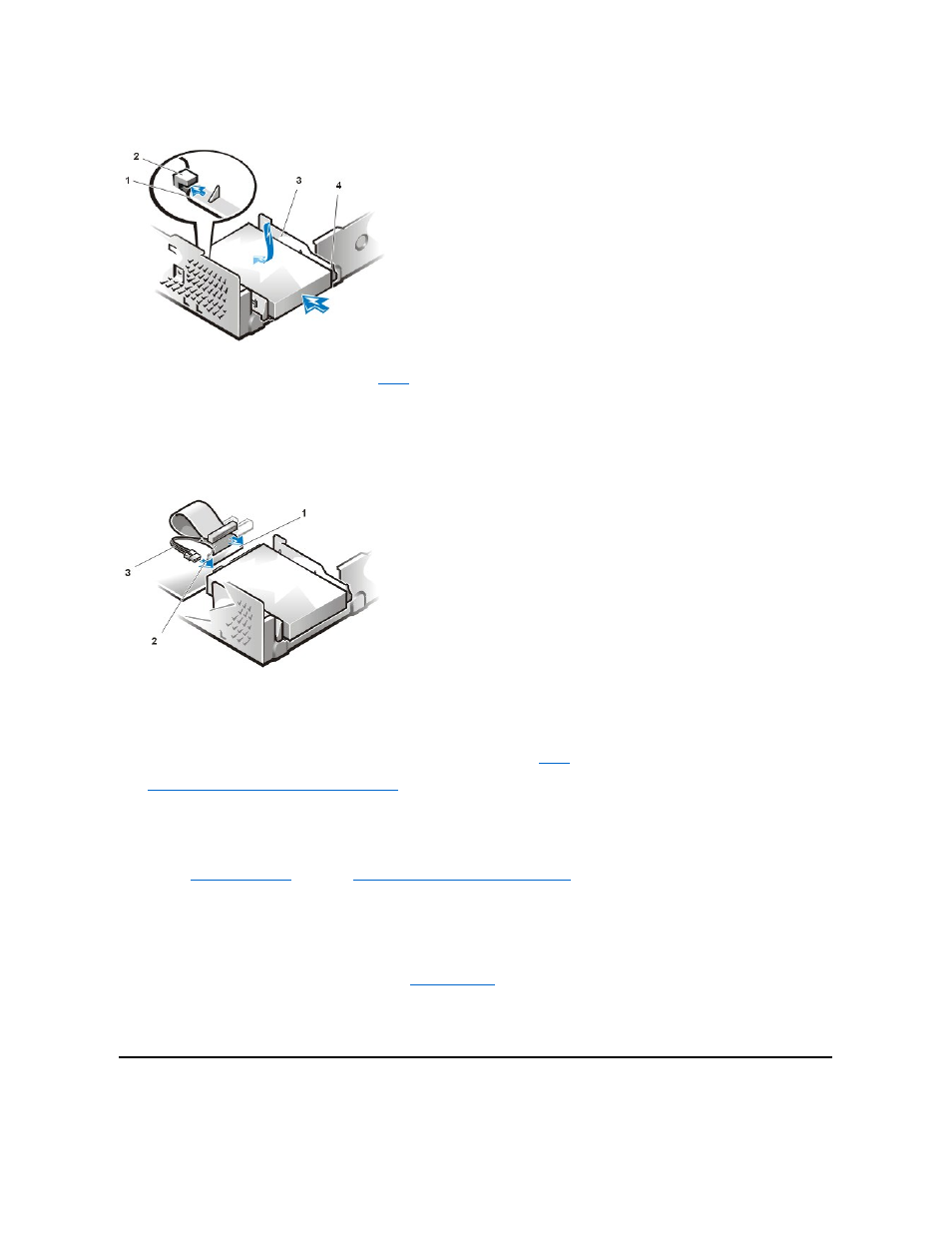

Рис. 4. Повторная установка крепления жесткого диска на шасси небольшого размера
8.
Подключить кабель энергопитания к разъему ввода энергопитания на задней части дисковода и подключить кабель EIDE к разъему
интерфейса на задней части дисковода (см.
).
Проверить все разъемы, чтобы убедиться, что они надлежащим образом соединены и правильно установлены.
ВНИМАНИЕ: Нужно совместить цветную полоску на кабеле EIDE с контактом 1 на разъеме интерфейса
дисковода, чтобы избежать возможного повреждения системы.
Рис. 5. Подключение кабелей к жесткому диску на шасси небольшого размера
9.
Если это еще не сделано, следует подключить голубой конец кабеля EIDE к разъему IDE1 на системной плате.
ВНИМАНИЕ: Нужно совместить цветную полоску на кабеле EIDE с контактом 1 на разъеме IDE1, чтобы избежать
возможного повреждения системы.
Чтобы определить местоположение разъема IDE1 на системной плате, см.
Рис. 7
в разделе "Внутри Вашего компьютера".
10.
Снова установить на место крышку компьютера
.
Затем снова подключить компьютер и периферийные устройства к розеткам
энергопитания и включить систему.
11.
Вставить загрузочную дискету в дисковод A.
12.
Включить компьютерную систему.
13.
Войти в
Настройку системы
и обновить
Primary Drive 0 (
Основной дисковод 0)
.
После обновления установок Настройки системы следует перезагрузить систему.
14.
Осуществить разбиение диска и его логическое форматирование до перехода к следующему шагу.
Инструкции см. в документации по своей операционной системе.
15.
Протестировать жесткий диск при помощи запуска
Диагностики Dell
.
16.
Если устанавливаемый дисковод является основным, следует инсталлировать свою операционную систему на жесткий диск.
Инструкции см. в документации, которая получена с операционной системой.
Установка жесткого диска EIDE на плоское шасси
Чтобы установить жесткий диск EIDE на плоское шасси, нужно выполнить следующие шаги:
1
Лапки на нижней части крепления дисковода
2
Захваты на основании шасси
3
Крепление дисковода
4
Лапки отпускания (2)
1
Разъем IDE1
2
Кабель EIDE
3
Кабель энергопитания
