Установка платы расширения
Чтобы установить плату расширения, нужно выполнить следующие шаги.
1.
Подготовить плату расширения к установке и снять крышку компьютера в соответствии с инструкциями раздела "
Снятие и
установка крышки компьютера
."
2.
Информацию по конфигурированию платы, установлению внутренних соединений или их настройка для своих целей см. в
документации, которая поставляется с платой расширения.
2.
Отвинтить и снять металлическую заглушку, закрывающую каждое отверстие гнезда для платы, для разъема расширительной
платы, который планируется использовать (см. Рис. 7).
Сохранить винты для использования при установке платы расширения.

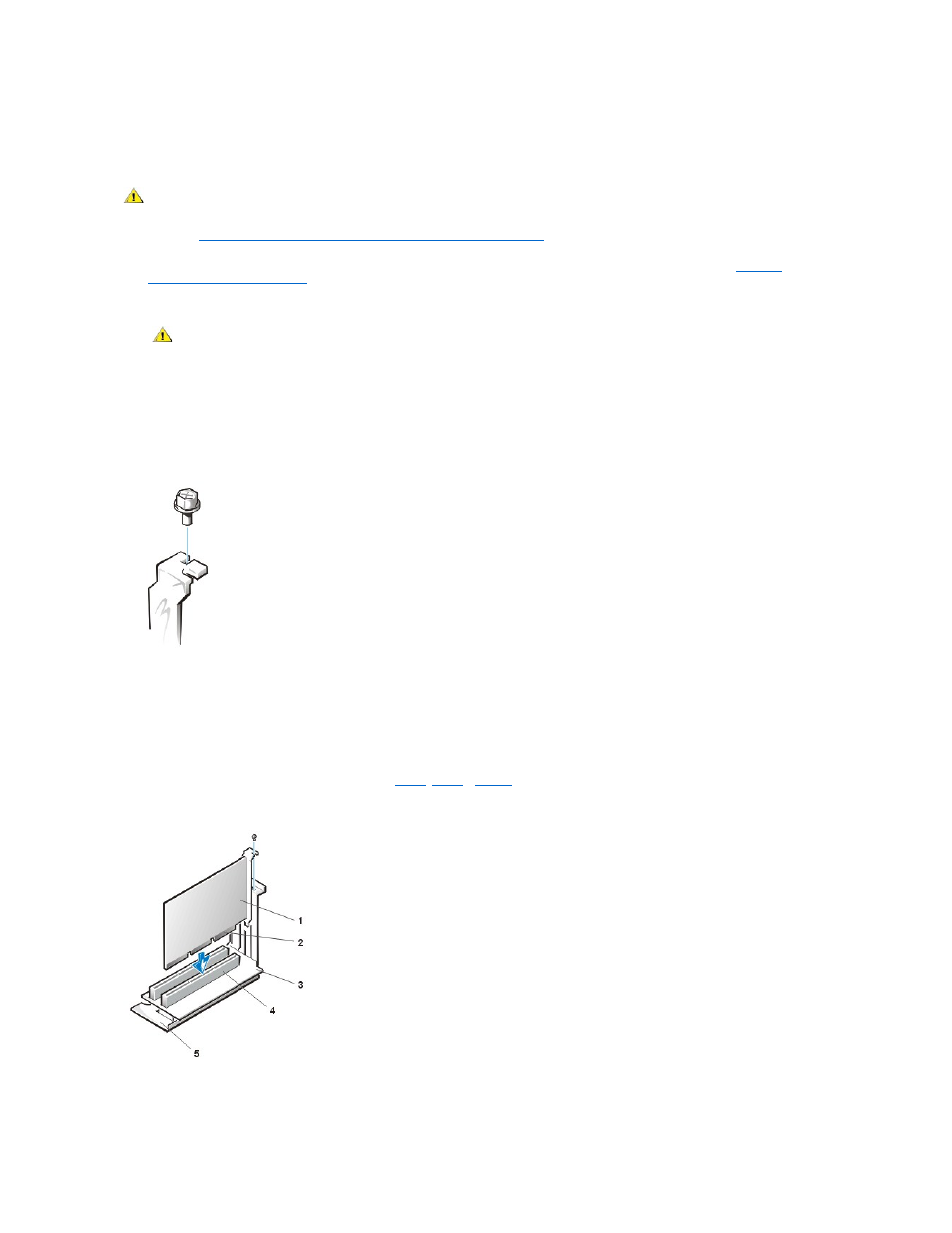

Рис. 7. Снятие заглушки
3.
Вставить плату расширения в разъем платы расширения.
a.
Если плата расширения является полногабаритной, вставить передний край платы в соответствующую направляющую
для вставки плат на передней стороне шасси так, как она должна вставляться в свой разъем.
b.
Вставить краевой соединитель платы точно в разъем платы расширения.
c.
Осторожно качнуть плату в разъем, пока она плотно не встанет на место (инструкции для шасси малого размера,
плоского шасси и шасси минибашни см. на
,
и
,
соответственно.
Рис. 8. Установка платы расширения на шасси небольшого размера
Рис. 9. Установка платы расширения на плоское шасси
ВНИМАНИЕ! Чтобы избежать поражения электрическим током, следует выключить компьютер и периферийные
устройства, отсоединить их от розеток энергопитания и затем подождать как минимум 5 секунд, прежде чем снять
крышку компьютера. Также перед установкой дисковода следует изучить другие меры предосторожности: см.
раздел "
Безопасность прежде всего - для Вас и Вашего компьютера
."
ВНИМАНИЕ! Некоторые сетевые платы автоматически запускают систему при подключении. Чтобы защититься
от поражения электрическим током, следует убедиться, что компьютер отключен от розетки энергопитания до
начала установки любых плат расширения.
1
Плата расширения
2
Краевой разъем
3
Вертикальная плата
4
Разъем платы расширения
5
Каркас платы расширения
