Замена плат
Комплексное руководство по обслуживанию Dell™ Studio
Извлечение платы ускорения декодирования
Установка платы ускорения декодирования
Извлечение удлинителя системной шины
Установка удлинителя системной шины
В компьютере Dell™ имеются слоты для следующих плат
:
l
плата
WLAN
l
плата ускорения декодирования
Blu-ray
l
удлинитель системной шины
Извлечение платы
WLAN
1.
Выполните процедуру
, описанную в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см.
Снятие крышки корпуса компьютера
).
3.
Извлеките отсек для диска
(см.
Извлечение отсека для диска
).
4.

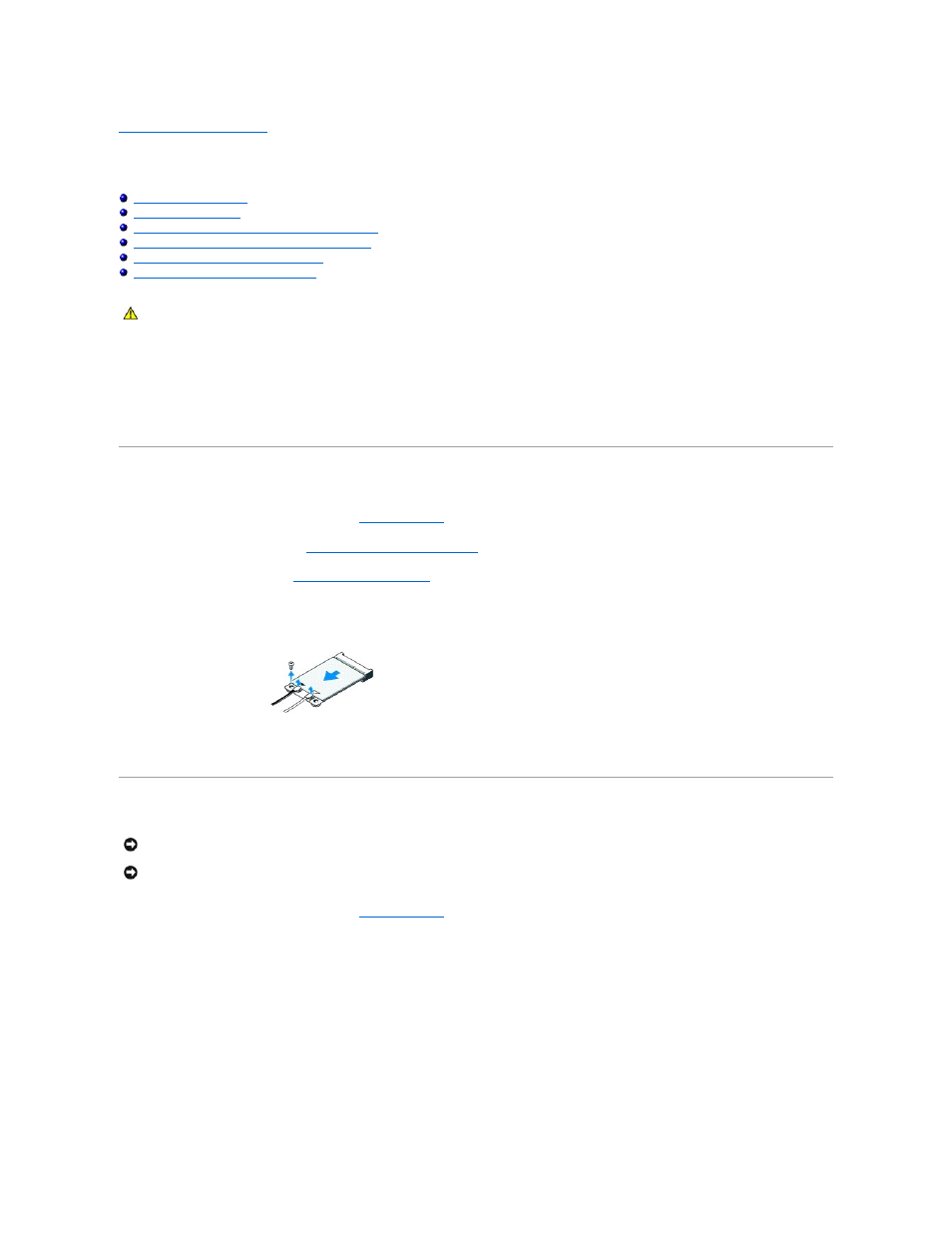

Отсоедините антенные кабели от платы
WLAN и высвободите плату WLAN посредством извлечения винта, фиксирующего данную плату на
системной плате
.
5.
Приподнимая плату
WLAN, извлеките ее из разъема на системной плате.
Установка платы
WLAN
1.
Выполните процедуру
, описанную в разделе
Перед установкой
.
2.
Вставьте разъем платы
WLAN под углом 45° в разъем системной платы с маркировкой «MINI_CARD2».
3.
Подключите соответствующие антенные кабели к устанавливаемой плате
WLAN. На ярлыке платы WLAN имеется два треугольника (белый и
черный
).
l
Подсоедините белый антенный кабель к разъему с маркировкой «
main» (основной) (белый треугольник).
l
Подсоедините черный антенный кабель к разъему с маркировкой «
aux» (дополнительный) (черный треугольник).
4.
Затяните винт
, чтобы зафиксировать плату.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Разъемы имеют ключ
, что обеспечивает правильность вставки. Применение чрезмерной силы может привести к повреждению
разъемов
.
ВНИМАНИЕ
.
Во избежание повреждения платы
WLAN убедитесь в отсутствии кабелей под платой.
