Замена передней панели ввода-вывода
Комплексное руководство по обслуживанию Dell™ Studio
Извлечение передней панели ввода
Установка передней панели ввода
Извлечение передней панели ввода
-вывода
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см.
Снятие крышки корпуса компьютера
).
3.
Извлеките отсек для диска
(см.
Извлечение отсека для диска
).
4.
Отсоедините гибкий кабель от системной платы
, затем нажмите на два выступа, расположенные сверху, и аккуратно потяните переднюю
панель
, снимая ее с корпуса.
Установка передней панели ввода
-вывода
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Подключите гибкий кабель к системной плате
(TPB_CON1).
3.
Совместите четыре выступа с соответствующими слотами корпуса и аккуратно нажмите на переднюю панель
, чтобы она установилась на место
со щелчком
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Обратите особое внимание на то
, как проложен каждый кабель, прежде чем его отсоединять, это позволит правильно проложить
кабели повторно
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.

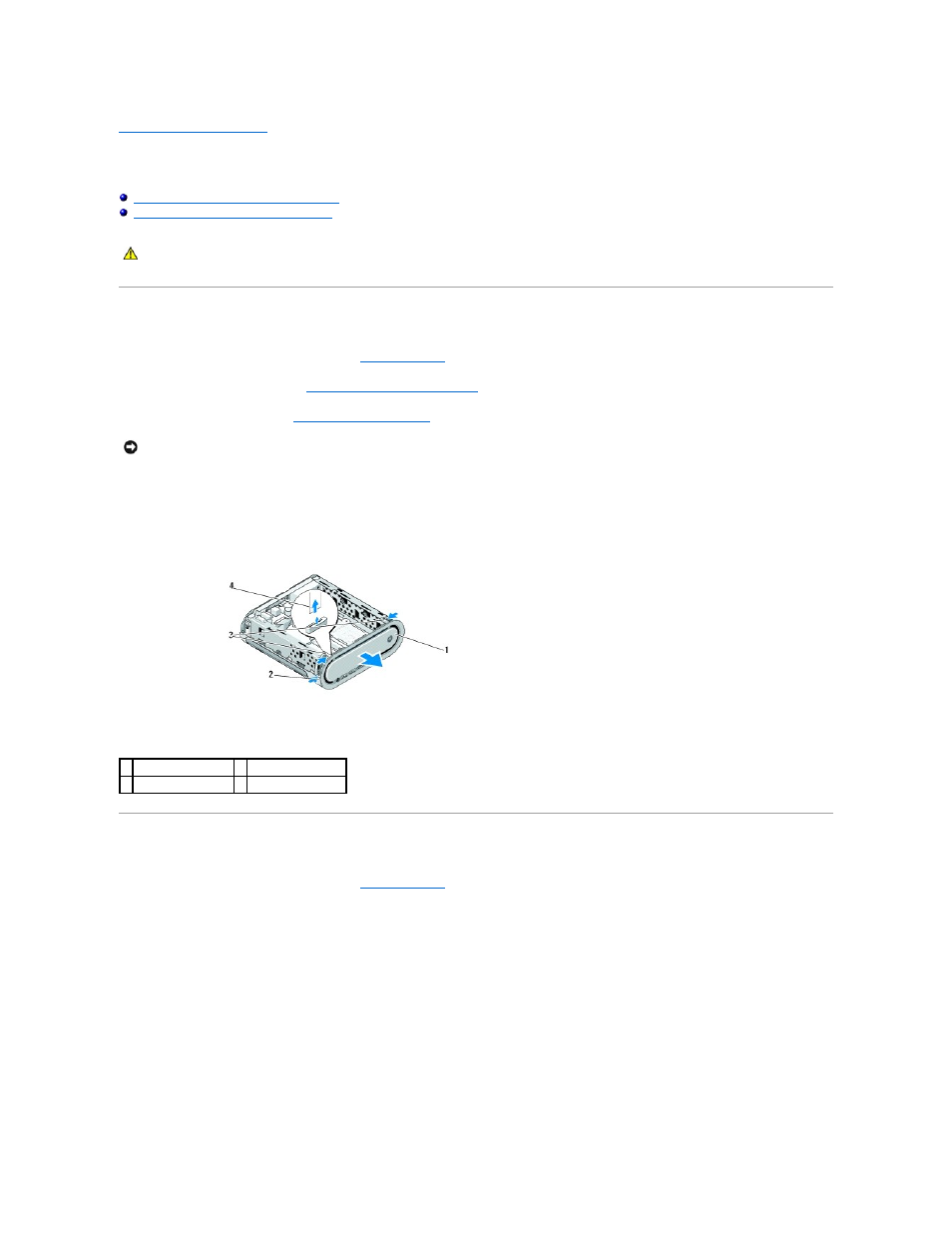

1 передняя панель
2 нижние выступы (2)
3 верхние выступы (2) 4 гибкий кабель
