Замена отсека для диска
Комплексное руководство по обслуживанию Dell™ Studio
Извлечение отсека для диска
Установка отсека для диска
Извлечение отсека для диска
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. Снятие крышки корпуса компьютера ).
3. Извлеките винт , фиксирующий отсек для диска на системной плате.
4. Вытяните отсек для диска из компьютера за ручку .
Установка отсека для диска
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Перед установкой отсека для диска сложите кабели и уберите их , чтобы они не мешали.
3. Совместите разъем удлинителя системной шины со слотом системной платы , а также совместите выступы отсека для диска со слотами корпуса.
4. Опустите отсек для диска в корпус , чтобы выступы вошли в слоты, а разъем удлинителя системной шины установился в слот системной платы.
5. Установите винт , фиксирующий отсек для диска на системной плате.
6. Установите крышку (см. Установка крышки компьютера ).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности ,
прилагаемые к компьютеру . Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.

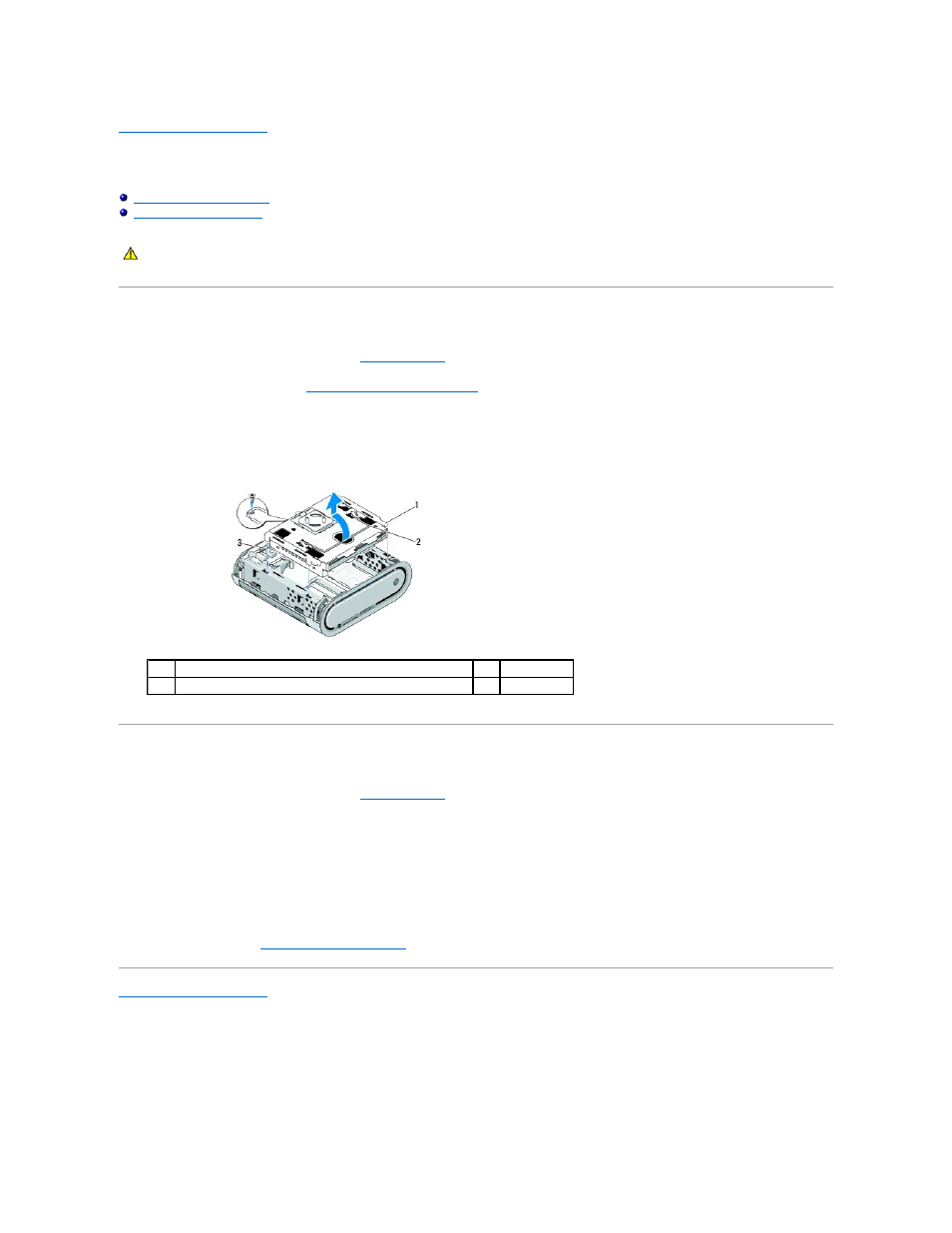

1 отсек для диска 2 ручка
3 удлинитель системной шины
