p) нижнюю крышку
q) аккумулятор
r) плату ExpressCard
s) карту SD
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие порта разъема питания
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) окантовку клавиатуры
f) клавиатуру
g) оптический дисковод
h) жесткий диск
i) основной модуль памяти
j) дополнительный модуль памяти
k) вентилятор процессора
l) вентилятор видеоадаптера
m) упор для рук
n) радиатор процессора
o) процессор
p) радиатор видеоадаптера
q) плату видеоадаптера
r) плату ввода-вывода
s) дисплей в сборе
t) системную плату

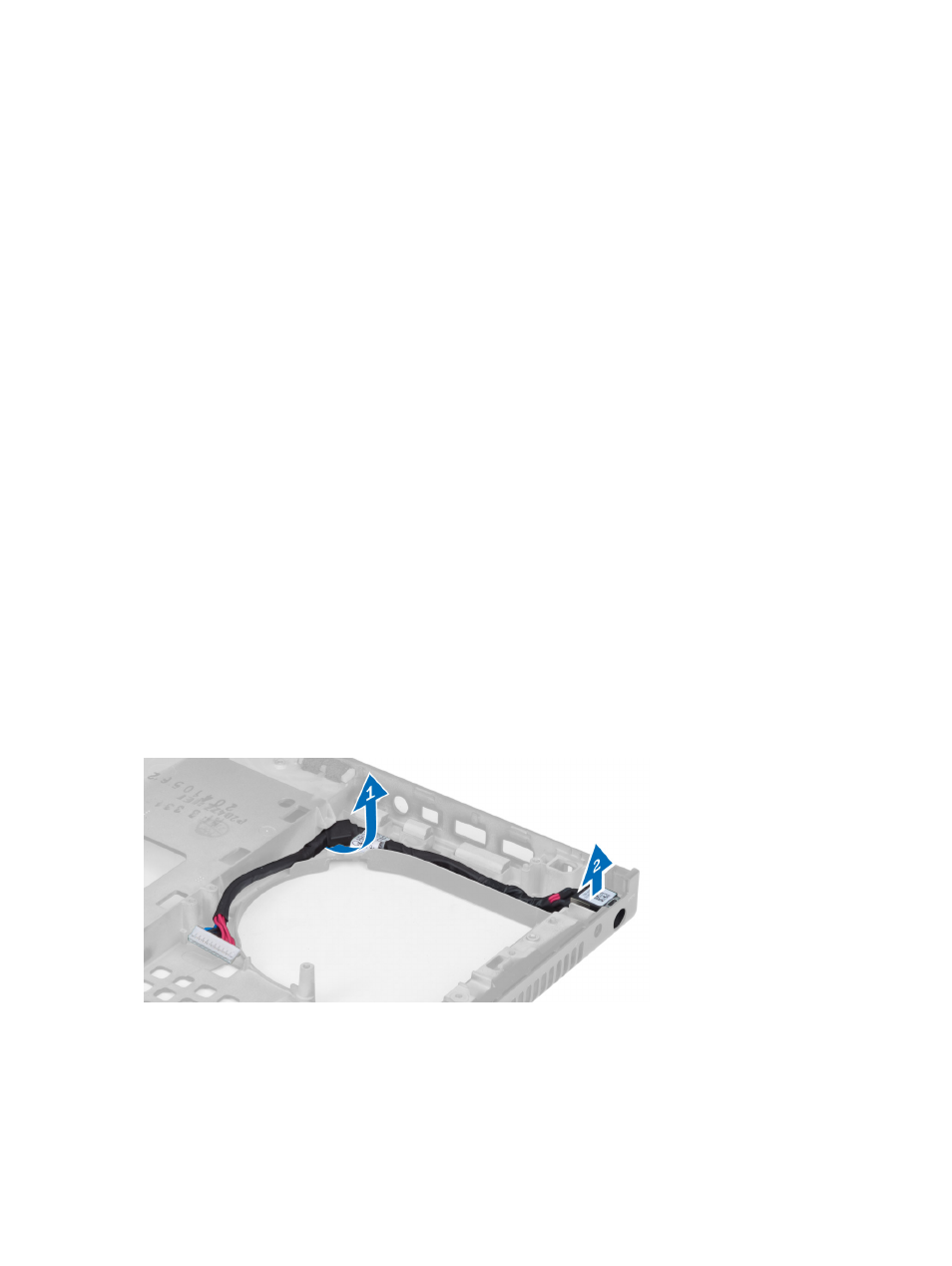

3. Для снятия порта разъема питания снимите с направляющих и приподнимите кабель разъема питания.
