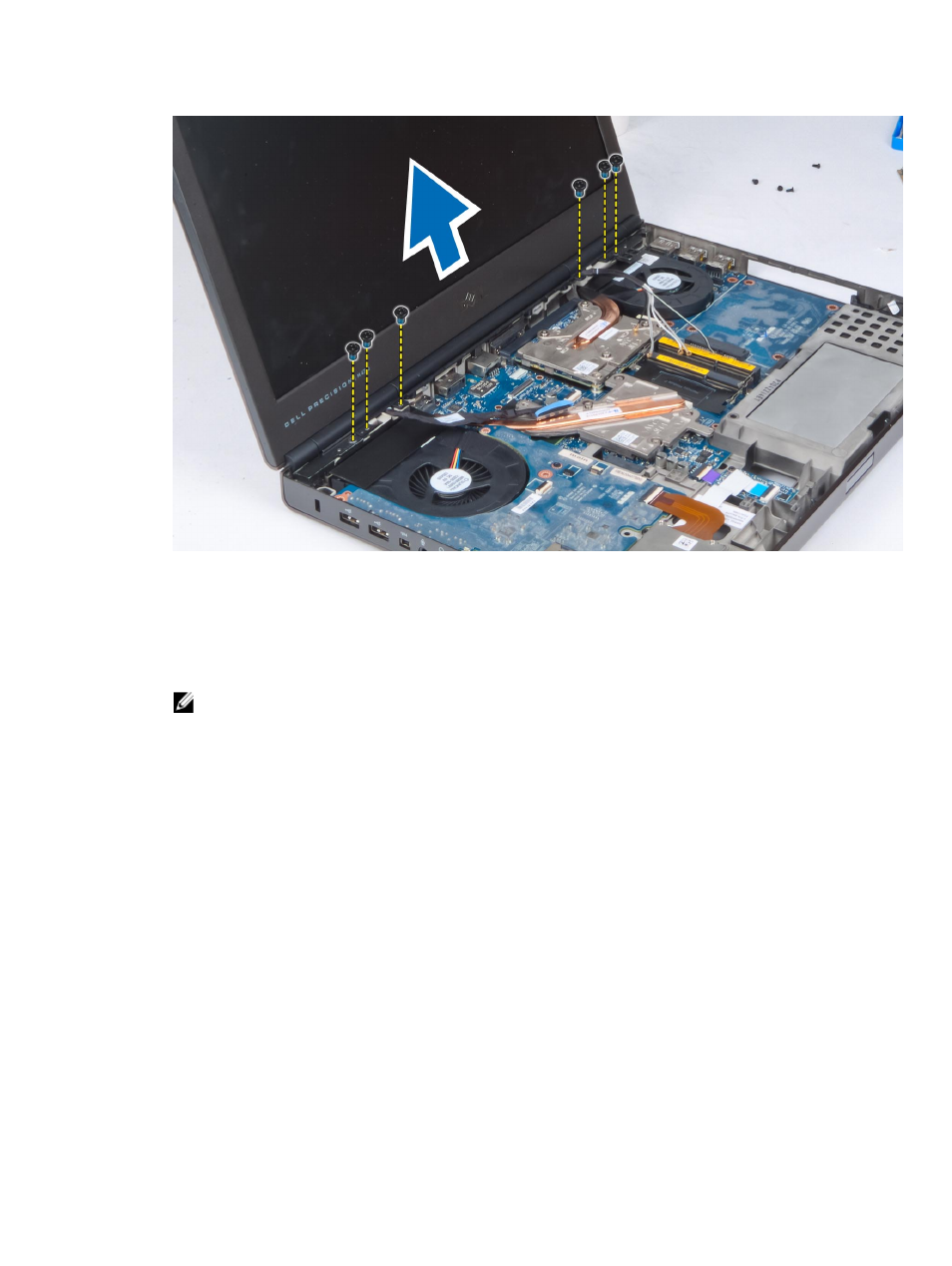

Установка
дисплея в сборе
1.
Затяните
винты, чтобы зафиксировать дисплей в сборе.
2.
Подсоедините
кабель камеры и кабель LVDS к соответствующим разъемам на системной плате.
3.
Установите
на место скобу кабеля LVDS и закрепите ее винтами.
ПРИМЕЧАНИЕ
: Скоба кабеля LVDS имеется в модели M6700 и отсутствует в модели M4700.
4.
Проложите
кабели через направляющие желобки.
5.
Проденьте
кабели антенн беспроводных интерфейсов через направляющее отверстие в корпусе.
6.
Затяните
винты в нижней и задней части корпуса компьютера.
7.
Уложите
кабели антенн и подсоедините их к соответствующим разъемам.
8.
Установите
:
a) упор для рук
b) жесткий диск
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) аккумулятор
9.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
крышки шарнира
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
