g) упор для рук

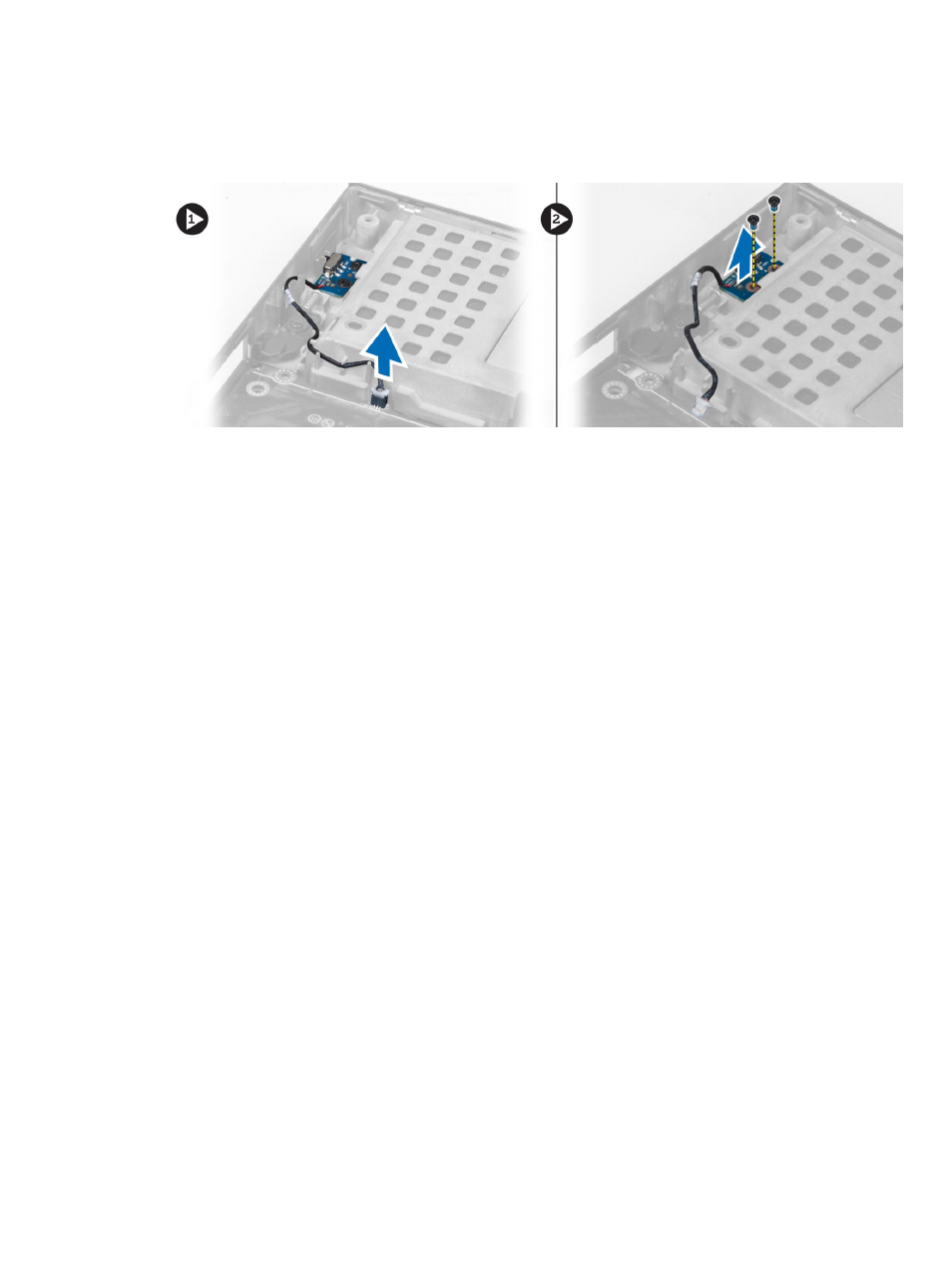

3. Отсоедините кабель платы переключения от системной платы и освободите его из защелок. Выкрутите
винты , крепящие плату переключения к компьютеру, и снимите ее.
Установка платы переключения
1. Установите плату переключения в первоначальное положение в компьютере.
2. Закрутите винты, фиксирующие плату переключения.
3. Подсоедините кабель платы переключения к системной плате и уложите его вдоль предусмотренных
направляющих .
4. Установите :
a) упор для рук
b) жесткий диск
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) аккумулятор
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие платы Unified Security Hub (USH)
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) упор для рук
3. Отсоедините смарт-карту и кабель USH от системной платы. Выкрутите винты, крепящие плату USH к
компьютеру и снимите плату USH.
