Проверка наличия комплектующих изделия
Принадлежности
Подключение кабелей SAS, Ethernet и кабеля питания
Чтобы подключить кабели SAS, Ethernet и кабель питания к автозагрузчику, выполните следующие действия:
1. Завершите работу выбранного сервера и выключите его . Выключите все подключенные вспомогательные устройства (принтеры и т.п.).
2. Подключите один разъем кабеля Ethernet к задней панели автозагрузчика.
3. Подключите другой разъем кабеля Ethernet к хост-компьютеру или к сети.
4. Подключите один разъем кабеля SAS (входящего в комплект принадлежностей) к разъему SAS на задней панели автозагрузчика.
5. Подключите другой разъем кабеля SAS к разъему хост-адаптера SAS.
Если поставляемый кабель
SCSI не соответствует разъему хост-адаптера SAS, это означает, что используется несовместимый хост-адаптер SAS
или необходимо приобрести кабель -переходник. Обратитесь к представителю сервисной службы Dell или посетите сайт www.dell.com .
На приведенном ниже рисунке показано подключение кабелей SAS, Ethernet и кабеля питания.

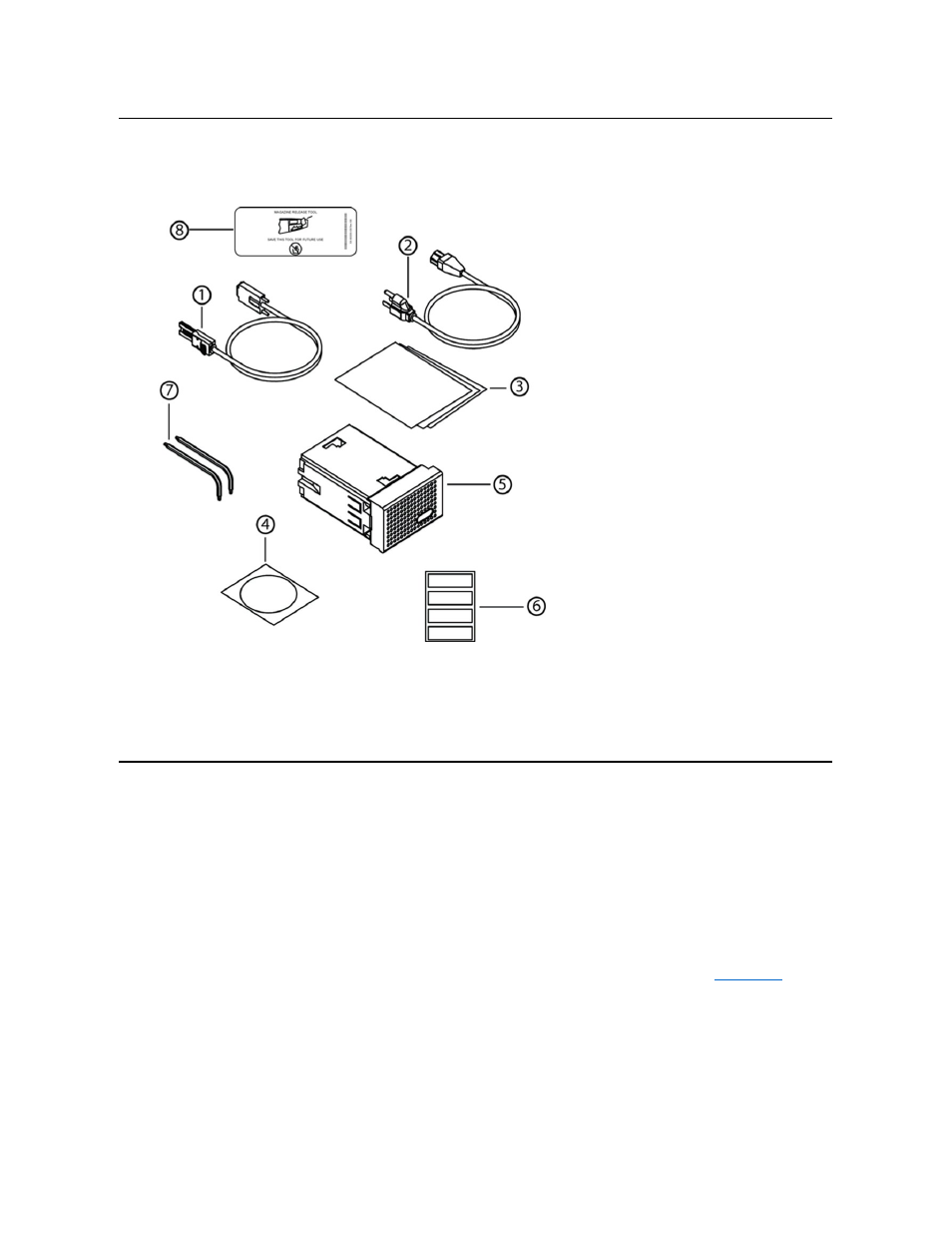

1 Кабель SAS
2 Кабель питания
3 Руководство «Приступая к работе»
4 Компакт -диск (документация)
5
Заглушка магазина (поставляется только для конфигурации с одним
магазином )
6 Этикетки со штрих -кодом
7 Г -образные торцовые ключи TORX (T8 и T10)
8 Инструмент для аварийного извлечения магазина
