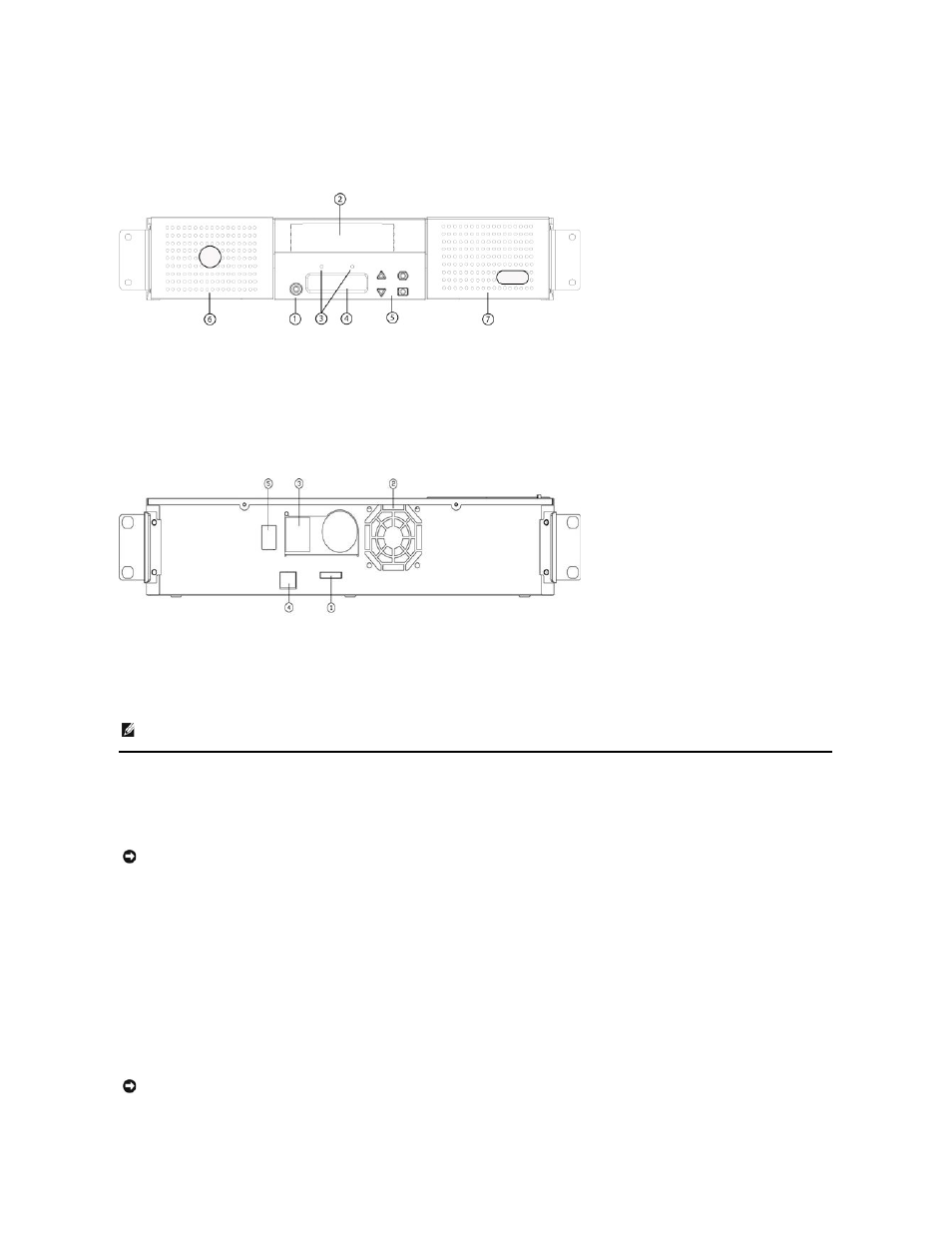

Общий вид изделия
Органы управления на передней панели
Общий вид задней панели
Распаковка автозагрузчика
Перед началом работы следует убрать все со стола
, чтобы освободить место для распаковки автозагрузчика. Кроме того, нужно выбрать открытое
место рядом с хост
-сервером, к которому будет подключен автозагрузчик, для размещения компьютерной стойки высотой 2U.
Распакуйте и осмотрите автозагрузчик для выявления возможных повреждений при транспортировке
, выполнив следующие действия:
1.
Уберите все со стола
, чтобы освободить место для распаковки автозагрузчика.
2.
Осмотрите транспортную коробку для выявления повреждений
. Если вы обнаружите какое-то повреждение, сразу же заявите об этом в
транспортную компанию
.
3.
Вскройте транспортную коробку и выньте пакет с принадлежностями
. Отложите пока пакет с принадлежностями в сторону.
4.
Выньте автозагрузчик и амортизирующие вставки из коробки
, и поставьте его на рабочую поверхность верхней стороной вверх. Не ставьте
автозагрузчик ни задней частью вниз
, ни на бок.
5.
Аккуратно снимите транспортировочные накладки с передней и задней панелей автозагрузчика
. Затем снимите упаковку с автозагрузчика.
Сохраните упаковочные материалы на тот случай
, если вам понадобится перевозить или отправлять автозагрузчик в будущем. Правильное
расположение упаковочных материалов можно определить по схемам на коробке
.
1 Выключатель питания
2 Дверца загрузки носителя (почтовый слот)
3 Светодиоды на передней панели
4 Экран ЖК-дисплея передней панели
5 Функциональные кнопки
6 Левый магазин
7 Правый магазин (или заглушка)
1
Разъем
SAS
2
Отверстие для вентилятора
3
Разъем питания
4
Разъем
Ethernet
5
Выключатель питания
ПРИМЕЧАНИЕ
. Для снятия крышки потребуется отвернуть 26 винтов и 6 стяжных болтов. Крышки должны снимать только
квалифицированные специалисты по обслуживанию компании
Dell.
ПРЕДУПРЕЖДЕНИЕ
. Если температура в рабочем помещении на 15 ºC и более отличается от температуры, при которой
перевозился или хранился автозагрузчик
, дайте автозагрузчику адаптироваться к окружающим условиям в течение как минимум 24
часов
, и только потом вскрывайте коробку.
ПРЕДУПРЕЖДЕНИЕ
. Если устройство было заказано как автозагрузчик с одним магазином, перед подключением и эксплуатацией
автозагрузчика обязательно извлеките из отсека магазина пластиковую транспортировочную вставку
. Вставьте в отсек магазин
или заглушку магазина
. Если в оба отсека магазинов не установлены магазины или заглушки магазинов, автозагрузчик не будет
работать
.
