Системная плата
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите лицевую панель .
3. Снимите крышку .
4. Снимите охладительный кожух .
5. Выньте оптический дисковод .
6. Извлеките салазки жесткого диска .
7. Извлеките жесткий диск в сборе .
8. Извлеките объединительную плату SAS .
9. Извлеките блок питания .
10. Снимите коммутационную панель .
11. Снимите вентилятор корпуса .
12. Снимите съемный кронштейн вентилятора .
13. Извлеките каркасы платы расширения .
14. Снимите блок распределения электропитания .
15. Снимите центральную надстроечную плату .
16. Извлеките батарейку КМОП-схемы .
17. Извлеките плату видеоадаптера .
18. Извлеките плату контроллера SAS .
19. Извлеките хост -плату удаленного доступа .
20. Извлеките переднее шасси в сборе .
21. Извлеките процессоры и радиатор .
22. Извлеките память .
23. Отсоедините все кабели, идущие к системной плате.

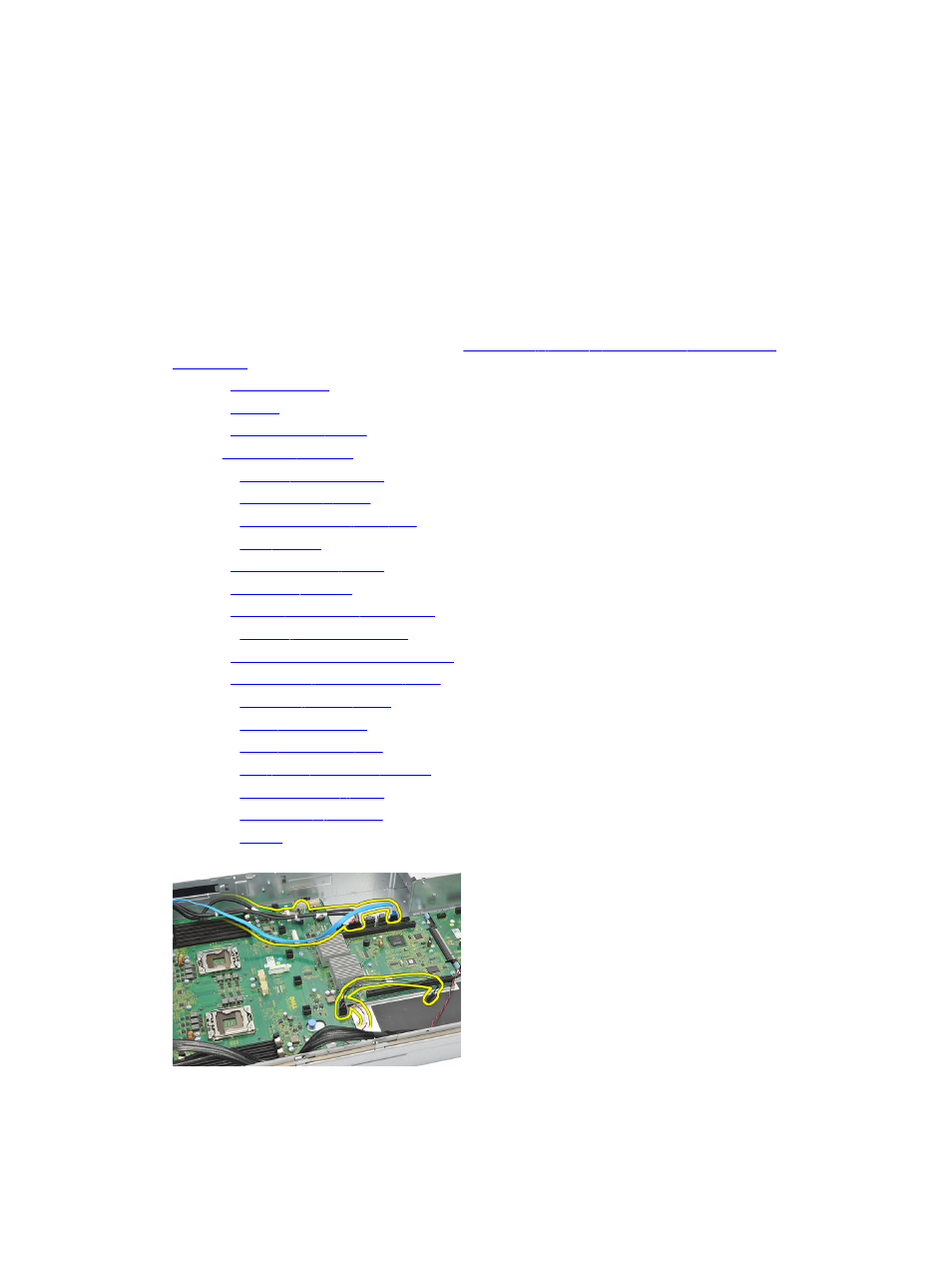

24. Приподнимите синий фиксатор и осторожно сдвиньте системную плату влево.
