20
Переднее шасси в сборе
Извлечение переднего шасси в сборе
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите лицевую панель .
3. Снимите крышку .
4. Снимите охладительный кожух .
5. Выньте оптический дисковод .
6. Извлеките салазки жесткого диска .
7. Извлеките жесткий диск в сборе .
8. Извлеките объединительную плату SAS .
9. Извлеките блок питания .
10. Снимите коммутационную панель .
11. Снимите вентилятор корпуса .
12. Снимите съемный кронштейн вентилятора .
13. Извлеките каркасы платы расширения .
14. Снимите блок распределения электропитания .
15. Снимите центральную надстроечную плату .
16. Извлеките батарейку КМОП-схемы .
17. Извлеките плату видеоадаптера .
18. Извлеките плату контроллера SAS .
19. Извлеките хост -плату удаленного доступа .

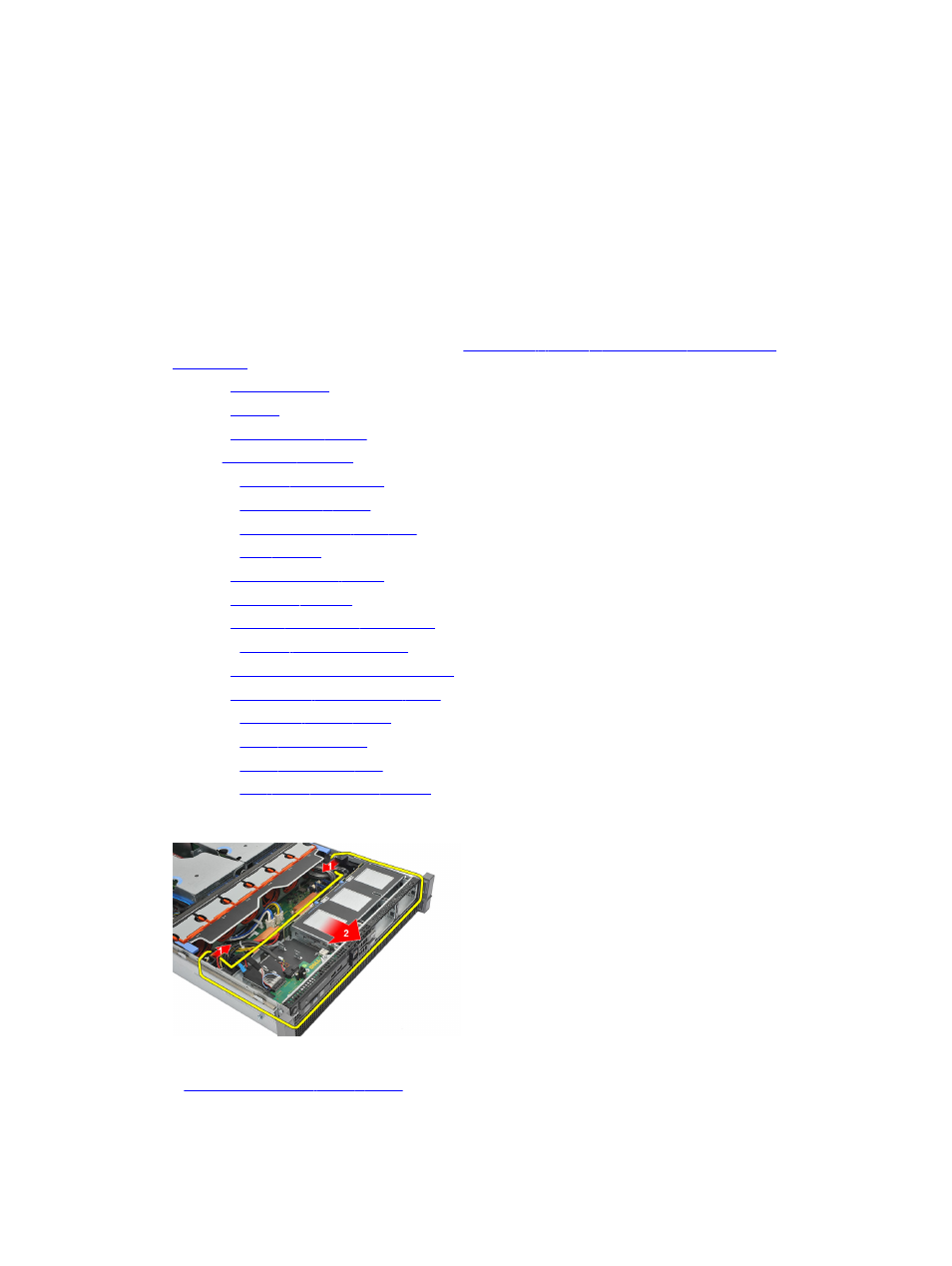

20. Нажмите на два фиксатора (обозначенных цифрой 1) и сдвиньте переднее шасси в сборе к передней панели
компьютера (обозначенной цифрой 2).
Связанные ссылки
Установка переднего шасси в сборе
57
