17
Video Card
Извлечение платы видеоадаптера
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите лицевую панель .
3. Снимите крышку .
4. Снимите охладительный кожух .
5. Выньте оптический дисковод .
6. Извлеките салазки жесткого диска .
7. Извлеките жесткий диск в сборе .
8. Извлеките объединительную плату SAS .
9. Извлеките блок питания .
10. Снимите коммутационную панель .
11. Снимите вентилятор корпуса .
12. Снимите съемный кронштейн вентилятора .
13. Извлеките каркасы платы расширения .
14. Снимите блок распределения электропитания .
15. Снимите центральную надстроечную плату .
16. Извлеките батарейку КМОП-схемы .

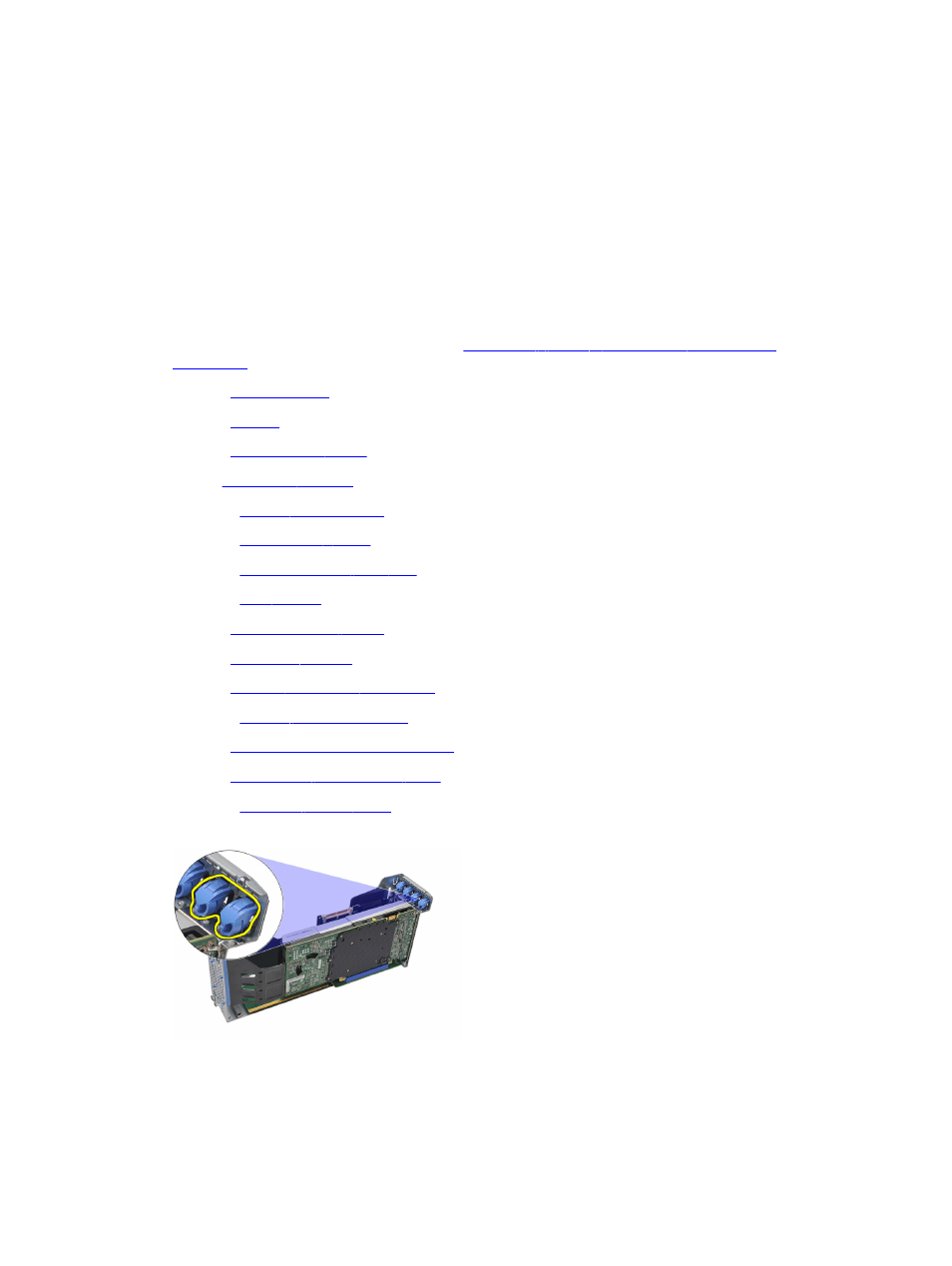

17. Нажмите на защелку, чтобы высвободить плату видеоадаптера.
18. Нажмите на защелку в направлении, указанном цифрой (1), осторожно приподнимите плату видеоадаптера
и извлеките из компьютера в направлении, указанном цифрой (2).
49
