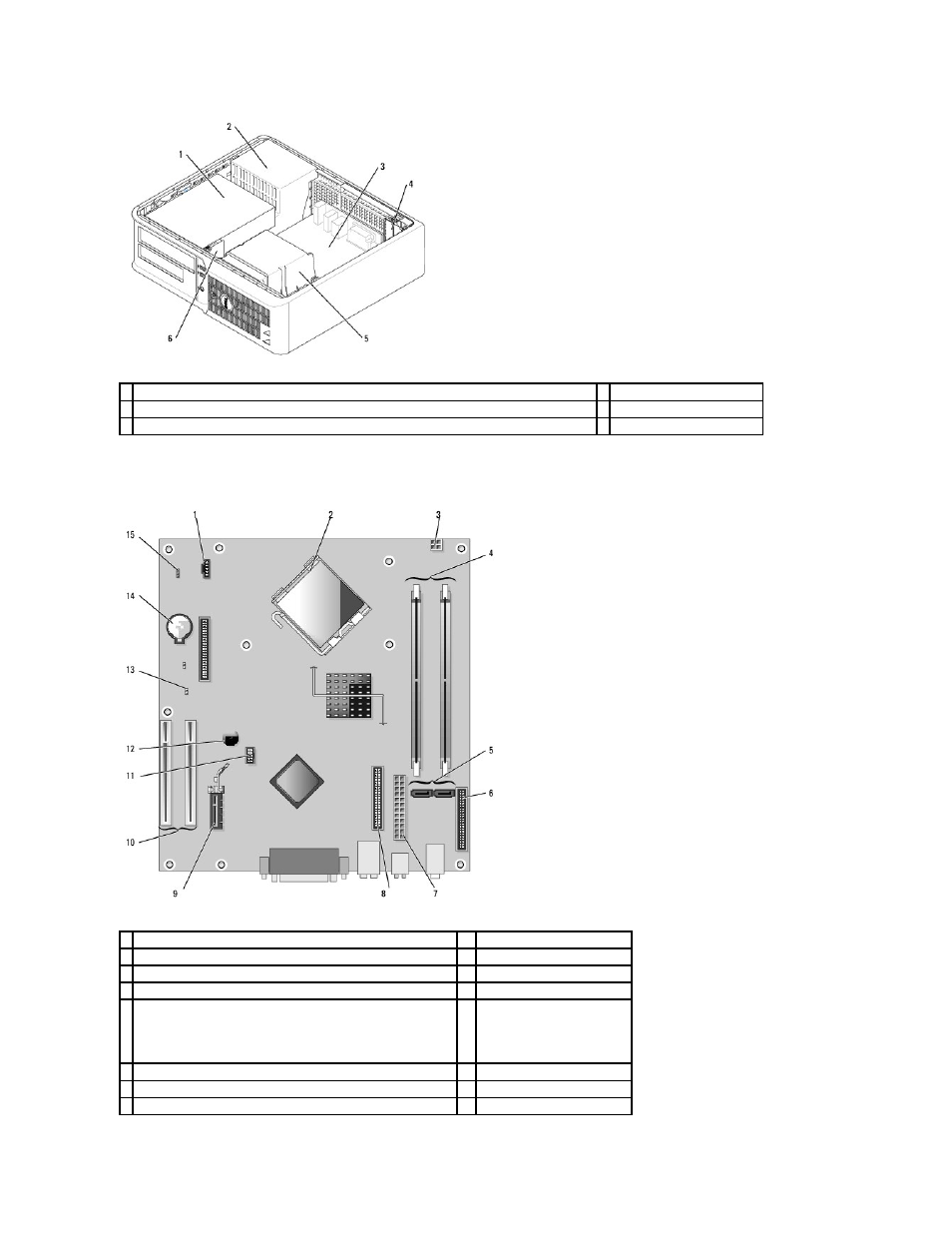

Компоненты системной платы
1 отсек дисководов (дисковод компакт-дисков/DVD-дисков, дисковод гибких дисков и жесткий диск) 4 гнезда для плат
2 блок питания
5 блок радиатора
3 cистемная плата
6 передняя панель ввода/вывода
1 разъем вентилятора (FAN)
9
разъем платы
PCI Express x1
2 разъем процессора (ЦПУ)
10 разъем платы PCI (2)
3 разъем питания (12VPOWER)
11 разъем FlexBay USB
4 разъемы модулей памяти (DIMM_1, DIMM_2)
12 пьезоэлектрический зуммер
5 разъемы последовательного порта накопителя ATA (SATA0, SATA2)
ПРИМЕЧАНИЕ
.
Разъем
SATA2 в данной системе не поддерживается.
13 перемычка пароля (PSWD)
6 разъем передней панели (FNT_PANEL)
14 гнездо аккумулятора (BATT)
7 разъем питания (POWER)
15 перемычка сброса RTC (RTCRST)
8 разъем дисковода компакт-дисков/DVD-дисков (IDE)
