Установка и конфигурирование аппаратного обеспечения
63

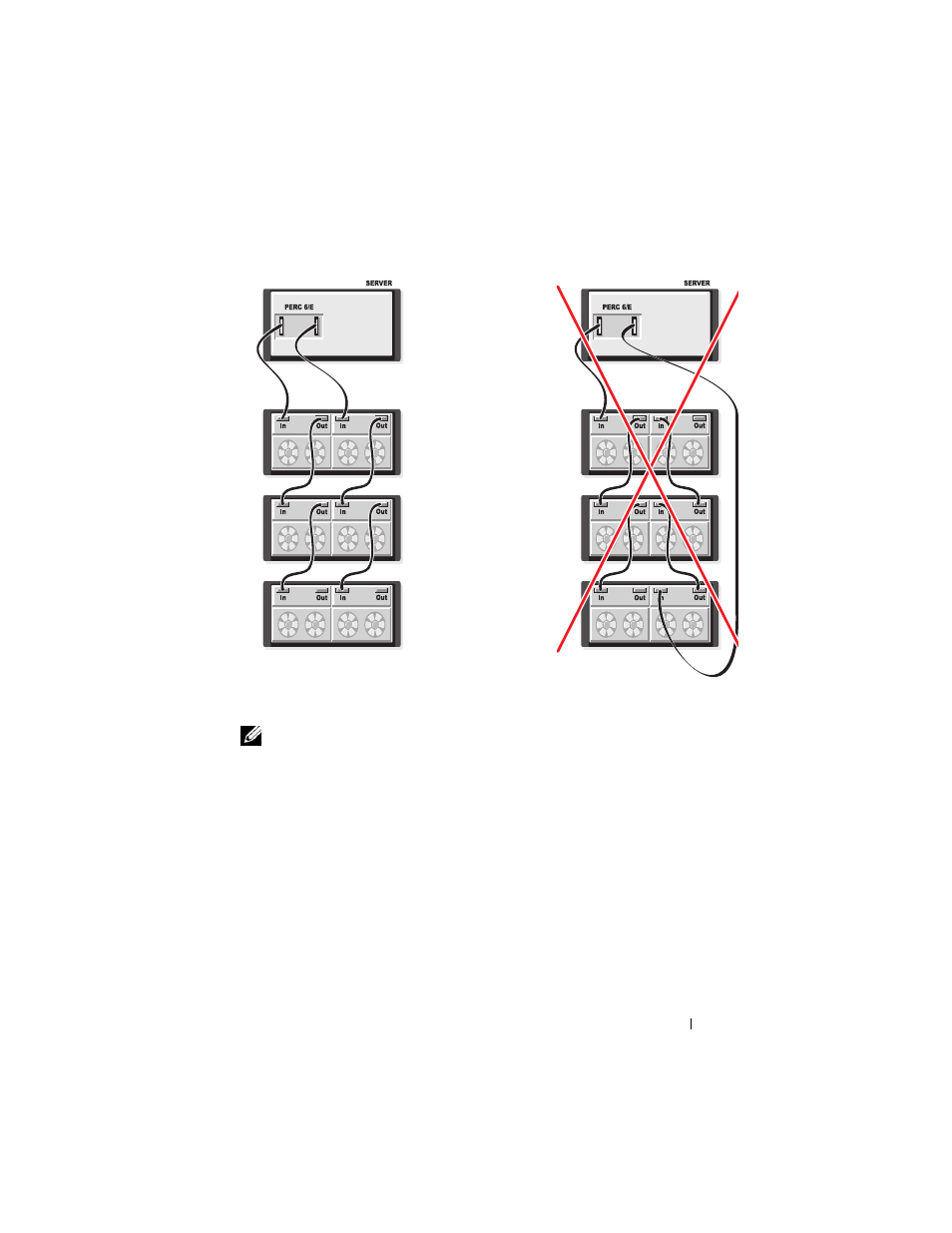

Рисунок 3 13. Конфигурация избыточного пути к хранилищу с тремя стойками
Один адаптер PERC 6/E может поддержать до трех стоек для хранения
дисковых массивов в конфигурации избыточного пути.
ПРИМЕЧАНИЕ.
Убедитесь, что на контроллере хранилища установлена
последняя версия микропрограммы. Последние версии микропрограмм для
обновления можно загрузить с сайта технической поддержки Dell по адресу:
support.dell.com. Для получения инструкций по установке последних версий
микропрограмм см. системную документацию на сайте технической
поддержки Dell по адресу: support.dell.com.
Для конфигурирования аппаратных средств с целью использования на
адаптере PERC 6/E избыточных путей необходимо выполнить следующие
шаги:
1 Настройте стойку на адаптер PERC 6/E.
2 Подсоедините два кабеля SAS из портов вывода на адаптере PERC
6/E
к портам ввода внешней стойки. См. Рисунок 3-3, где
представлено присоединение кабелей внешней стойки к адаптеру
PERC 6/E.
