50

Установка и конфигурирование аппаратного обеспечения

1 Распакуйте TBBU и в дальнейшей работе соблюдайте все процедуры

антистатической защиты.

ВНИМАНИЕ.

При необходимости перевозки компонентов, чувствительных к

статическому электричеству, сначала поместите их в антистатический
контейнер или упаковку.

ПРИМЕЧАНИЕ.

Любую работу с чувствительными компонентами

выполняйте только в местах, защищенных от статического
электричества. По возможности используйте напольные и настольные
антистатические коврики.

2 Сняв с контроллера модуль памяти DIMM, вставьте один конец

кабельного жгута аккумулятора (красный, белый, желтый и зеленый

провода) в разъем на модуле памяти, а другой конец — в разъем

аккумулятора.

3 Поместите верхний край аккумулятора над верхним краем модуля

памяти таким образом, чтобы кронштейны, расположенные по бокам

аккумулятора, вошли в разъемы на модуле памяти. См. Рисунок 3-5.

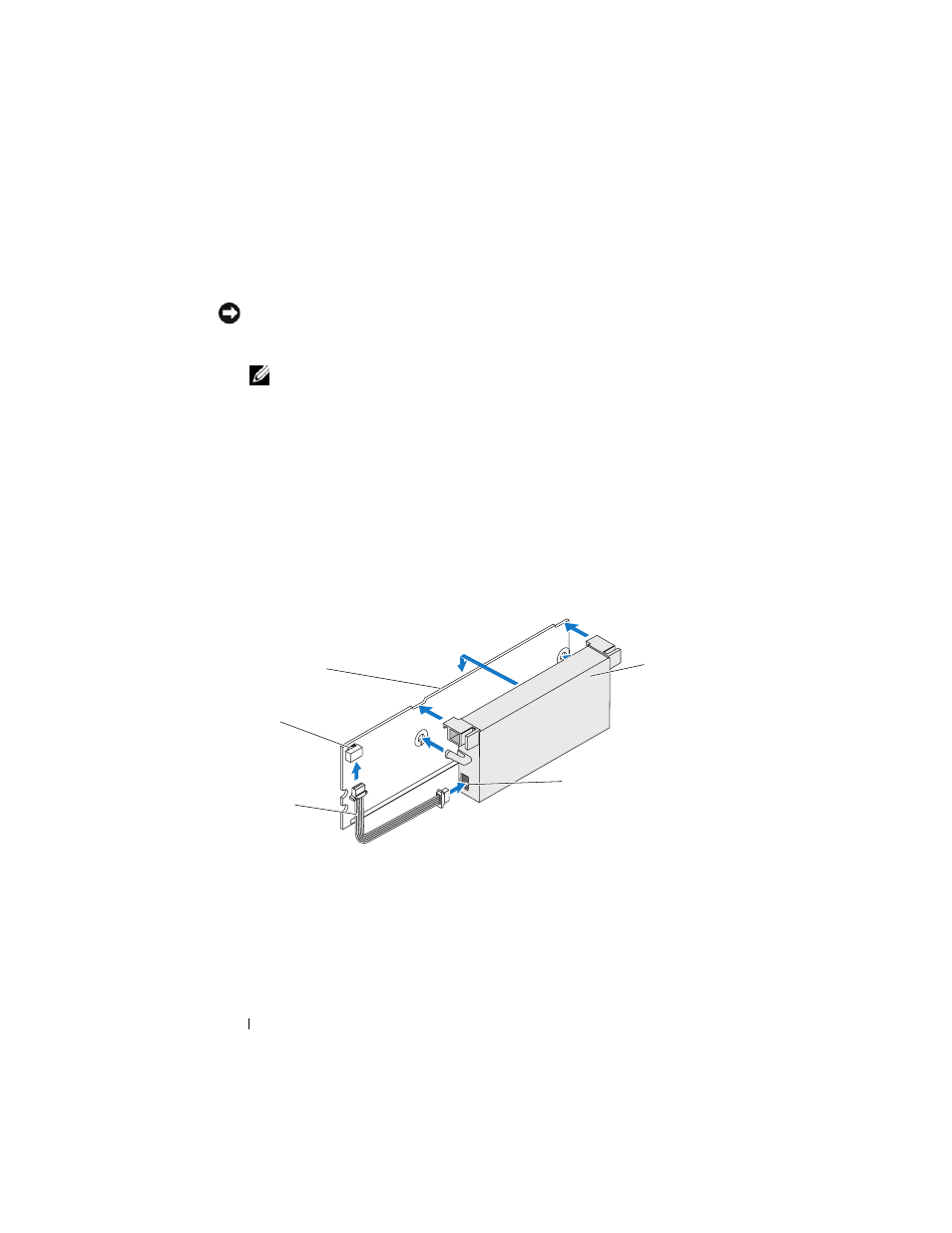

Рисунок 3 5. Установка TBBU

4 Поместите адаптер PERC 6/E на ровную, чистую, защищенную от

электростатического электричества поверхность.

1 Аккумулятор

4 Разъем на модуле памяти

2 Разъем на аккумуляторе

5 Модуль памяти

3 Кабельный жгут аккумулятора

4

3

1

5

2
