Извлечение антенных модулей, Установка антенных модулей, Извлечение – Инструкция по эксплуатации Dell OptiPlex 9010 All In One
Страница 41: Антенных модулей, Установка
Извлечение
антенных модулей
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы
e) экран платы ввода-вывода
f) плату WLAN
g) оптический дисковод
h) жесткий диск
i) датчик вскрытия корпуса
j) плату кнопки питания
k) плату преобразователя
l) вентилятор процессора
m) блок питания
n) радиатор в сборе
o) вентилятор блока питания
p) cистемную плату
3.
Выверните

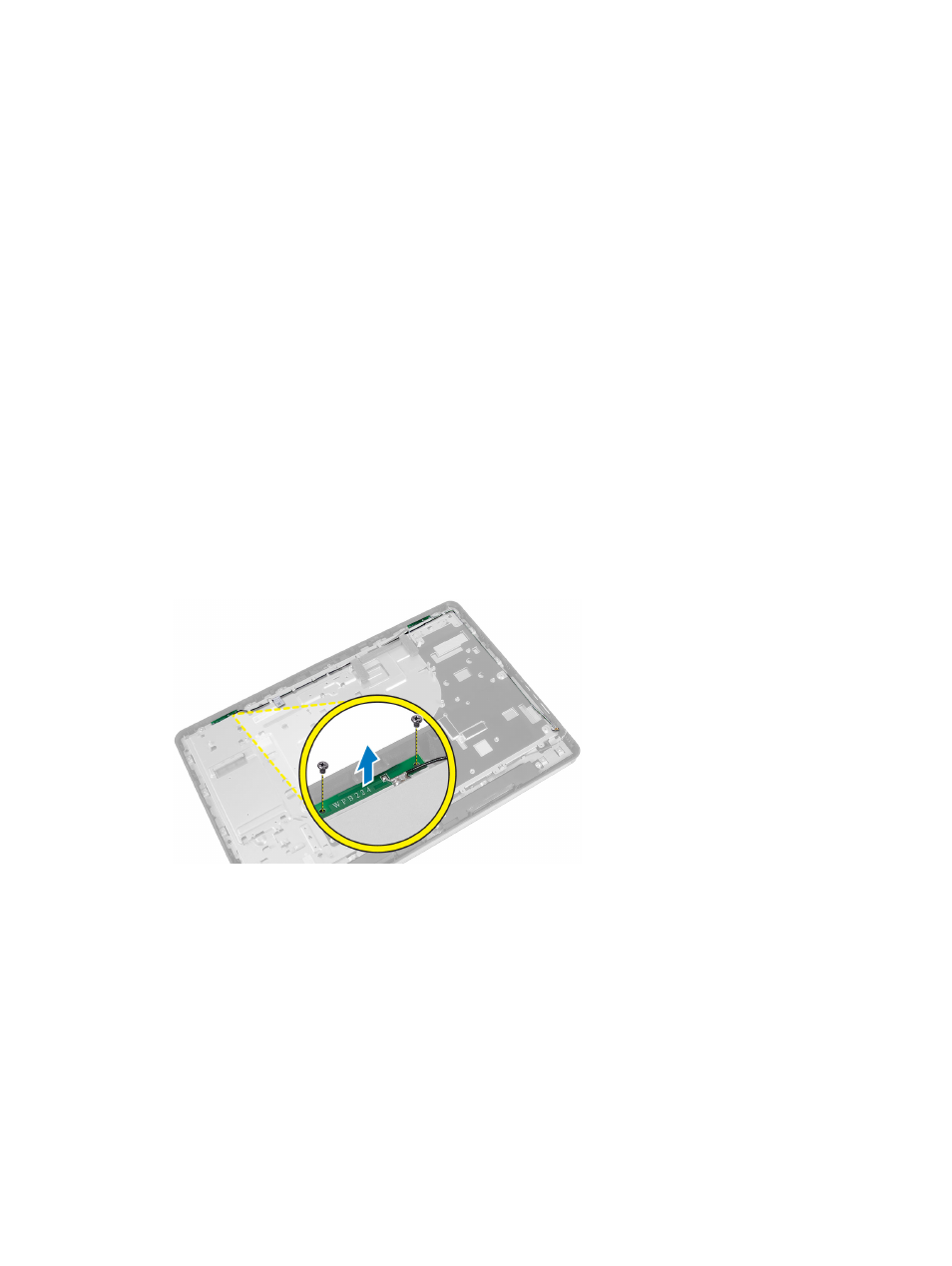

винты, которыми антенные модули крепятся к корпусу компьютера. Извлеките антенный кабель
из
направляющих по краям корпуса. Приподнимите и извлеките антенный модуль.
Установка
антенных модулей
1.
Установите
антенный модуль на корпус компьютера.
2.
Проложите
антенный кабель по краям корпуса компьютера. Затяните винты, чтобы прикрепить антенный
модуль
к корпусу.
3.
Установите
:
a) cистемную плату
b) вентилятор блока питания
c) радиатор в сборе
d) блок питания
41
