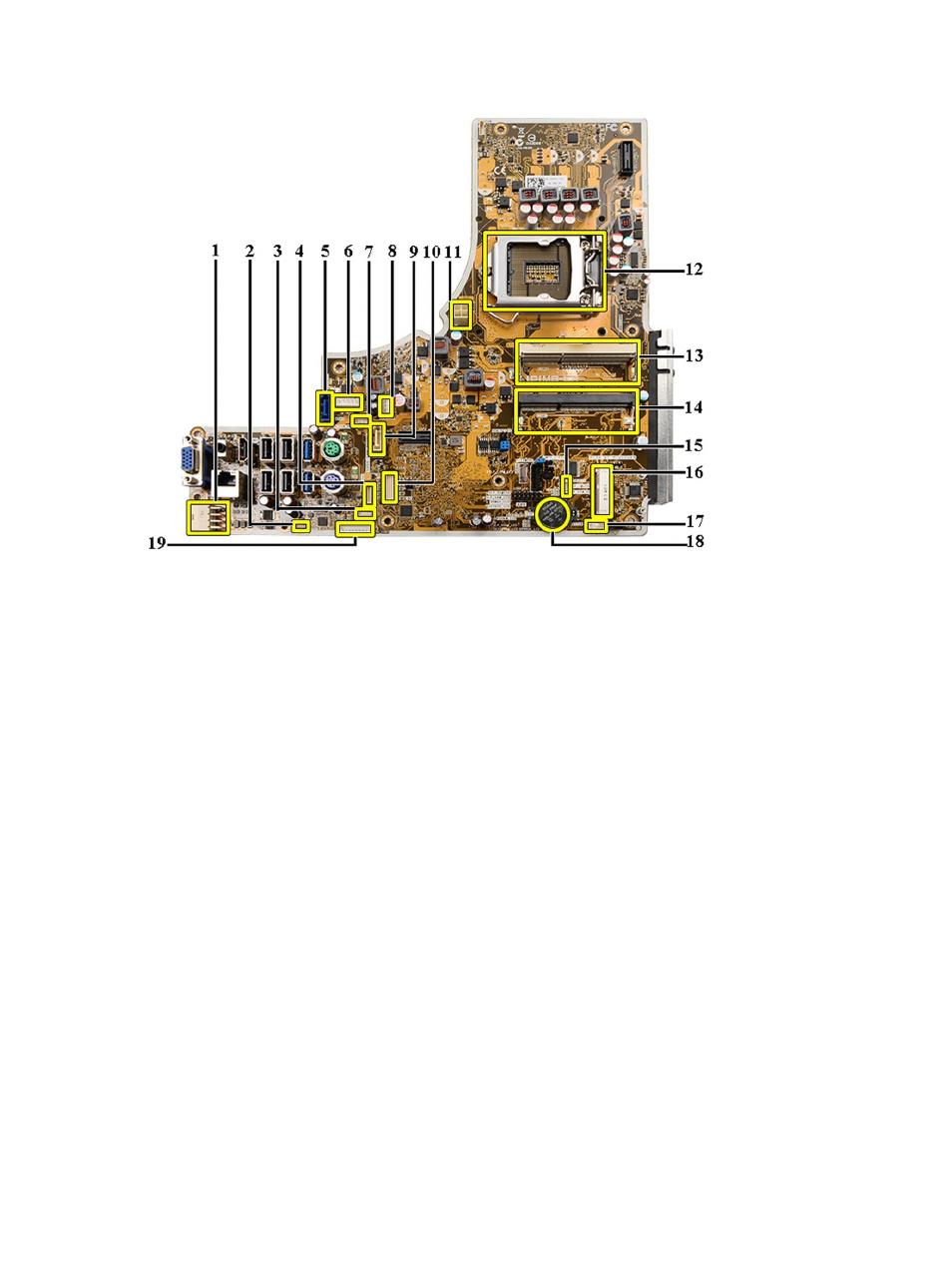

1. Разъем блока питания
2. Разъем вентилятора блока питания
3. Разъем сенсорной панели
4. Разъем платы кнопки питания
5. Разъем жесткого диска SATA
6. Разъем питания жесткого диска SATA
7. Разъем питания оптического дисковода SATA
8. Разъем вентилятора ЦП
9. Разъем оптического дисковода SATA
10. Разъем LVDS
11. Разъем питания ЦП 12 В
12. Гнездо процессора
13. Разъем модуля памяти (гнездо SODIMM B)
14. Разъем модуля памяти (гнездо SODIMM A)
15. Разъем датчика вскрытия корпуса
16. Гнездо mini-PCI
17. Разъем встроенного динамика
18. Разъем батареи типа «таблетка»
19. Разъем платы преобразователя
Установка системной платы
1. Установите системную плату на компьютер.
2. Затяните винты, чтобы прикрепить системную плату к нижней панели.
35
