Установка панели дисплея

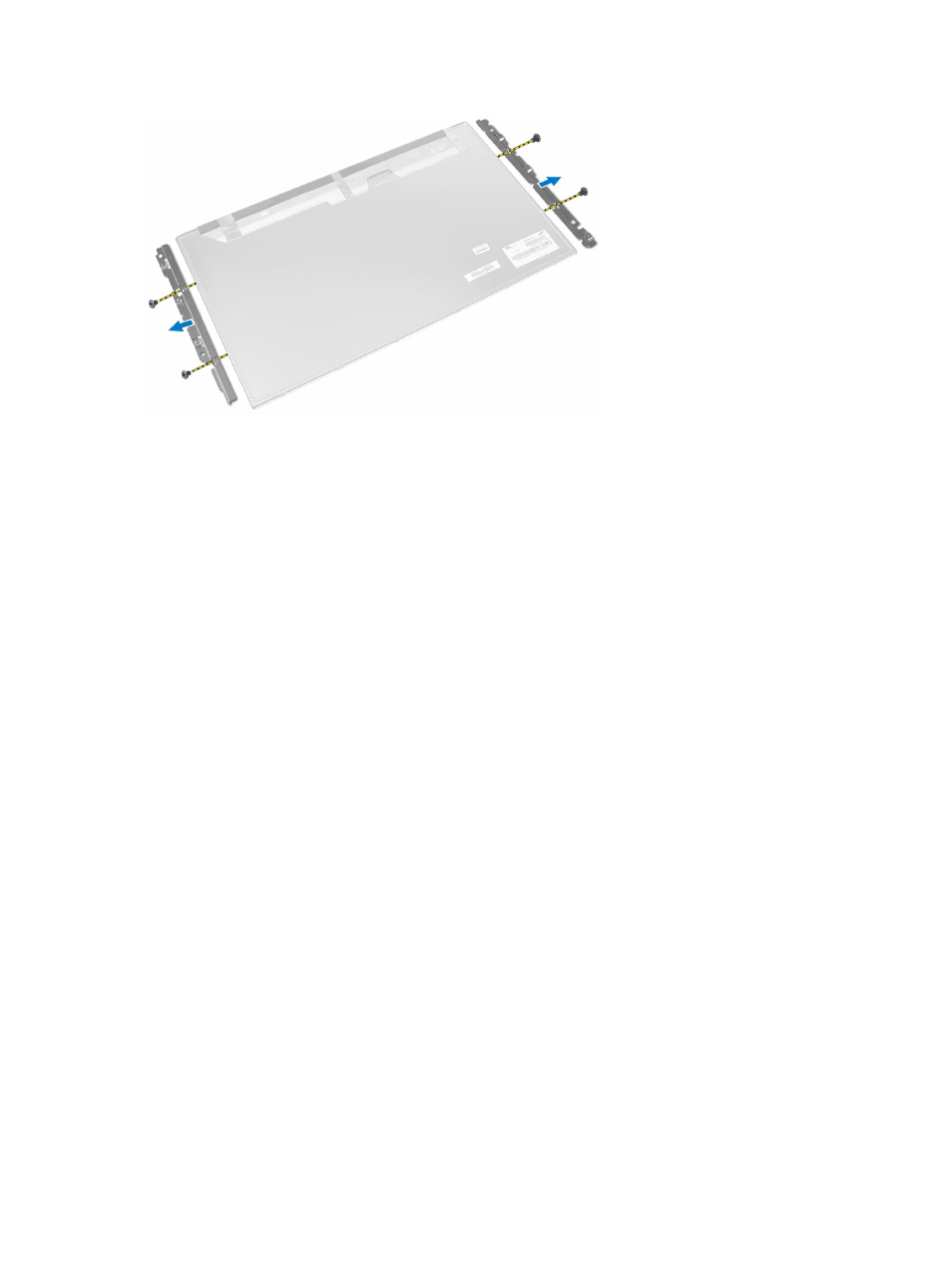

1. Затяните винты, чтобы прикрепить скобу дисплея к панели дисплея.
2. Установите панель дисплея на корпус компьютера.
3. Установите нижнюю панель на корпус компьютера.
4. Затяните винты, чтобы прикрепить нижнюю панель к корпусу.
5. Подсоедините кабель LVDS к соответствующему разъему.
6. Установите :
a) cистемную плату
b) антенный модуль
c) динамики
d) cистемную плату
e) вентилятор процессора
f) радиатор в сборе
g) блок питания
h) вентилятор блока питания
i) плату преобразователя
j) плату кнопки питания
k) датчик вскрытия корпуса
l) жесткий диск
m) оптический дисковод
n) плату WLAN
o) экран платы ввода-вывода
p) экран системной платы
q) крепление VESA
r) заднюю крышку
s) стойку VESA
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
