48 Системная плата
8
Выньте оптический дисковод (см. раздел «Извлечение оптического
дисковода» на стр. 31).
9
Снимите блок радиатора с вентилятором (см. раздел «Снятие блока радиатора
с вентилятором» на стр. 43).
10
Аккуратно отведите язычок кабеля клавиатуры от разъема кабеля клавиатуры
на системной плате.
11
Отсоедините кабель динамика от разъема на системной плате.
12
Приподнимите защелку разъема и потяните за язычок, чтобы отсоединить
кабель клавиатуры, кабель сенсорной панели, кабель подсветки клавиатуры и
кабель датчика Холла от разъемов системной платы.

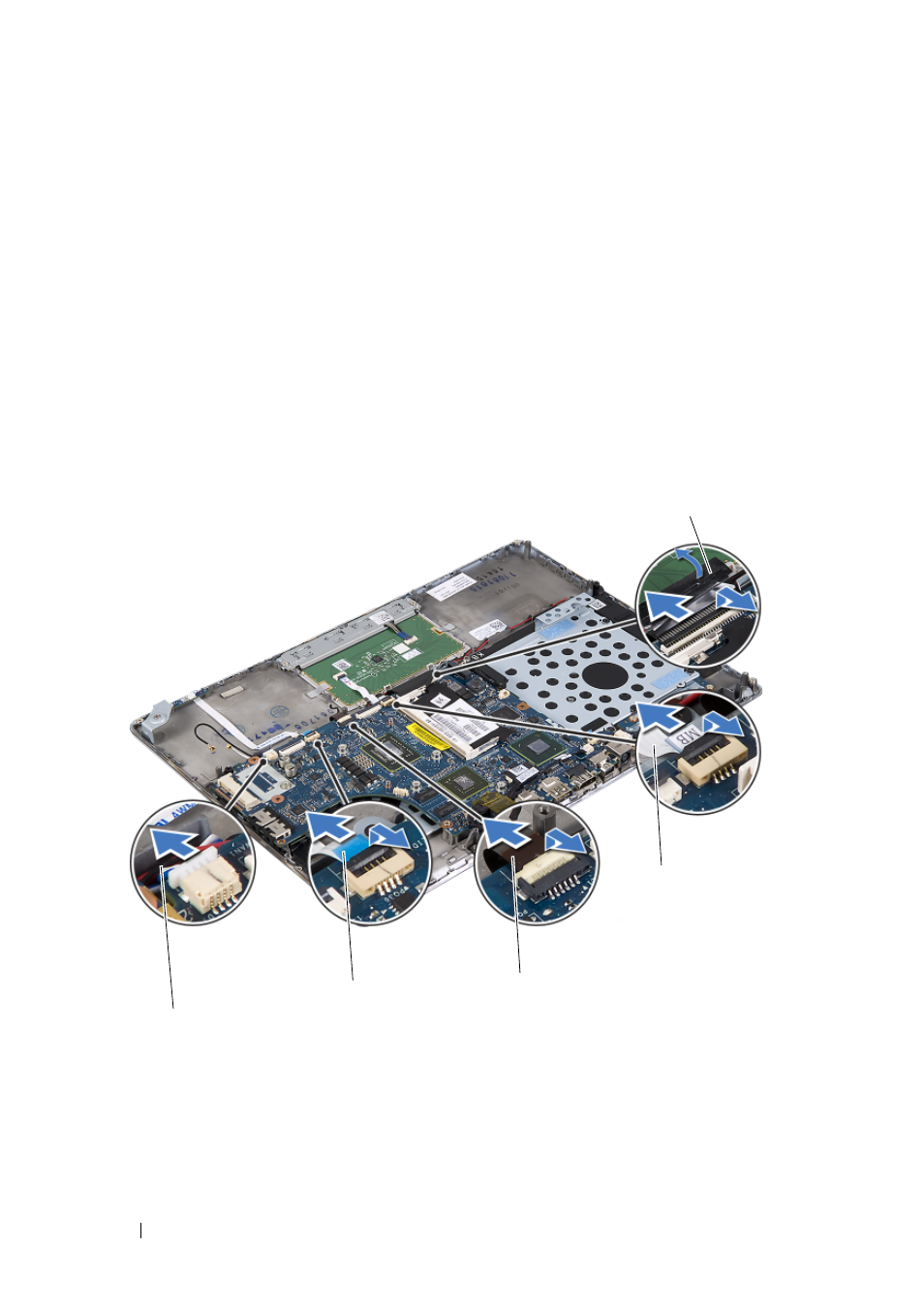

1 кабель динамика 2 кабель датчика Холла
3 кабель подсветки клавиатуры 4 кабель сенсорной панели
5 язычок кабеля клавиатуры
1
2
3
4
5
