Блок радиатора с вентилятором
Установка блока радиатора с вентилятором
ПРИМЕЧАНИЕ:
Если первоначальная системная плата и радиатор
повторно устанавливаются вместе, можно использовать старую
термопасту. В случае замены системной платы или радиатора
используйте термонакладку, входящую в комплект поставки, чтобы
обеспечить требуемую теплопроводность.
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
2
Удалите термопасту с нижней части радиатора и нанесите новую термопасту.
3
Совместите резьбовые отверстия на блоке радиатора с резьбовыми
отверстиями в системной плате.
4
В последовательном порядке (указанном на радиаторе) заверните шесть
винтов, которыми радиатор крепится к системной плате.
5
Подсоедините кабель вентилятора к разъему на системной плате.
6
Приклейте ленту кабеля дисплея к блоку радиатора.

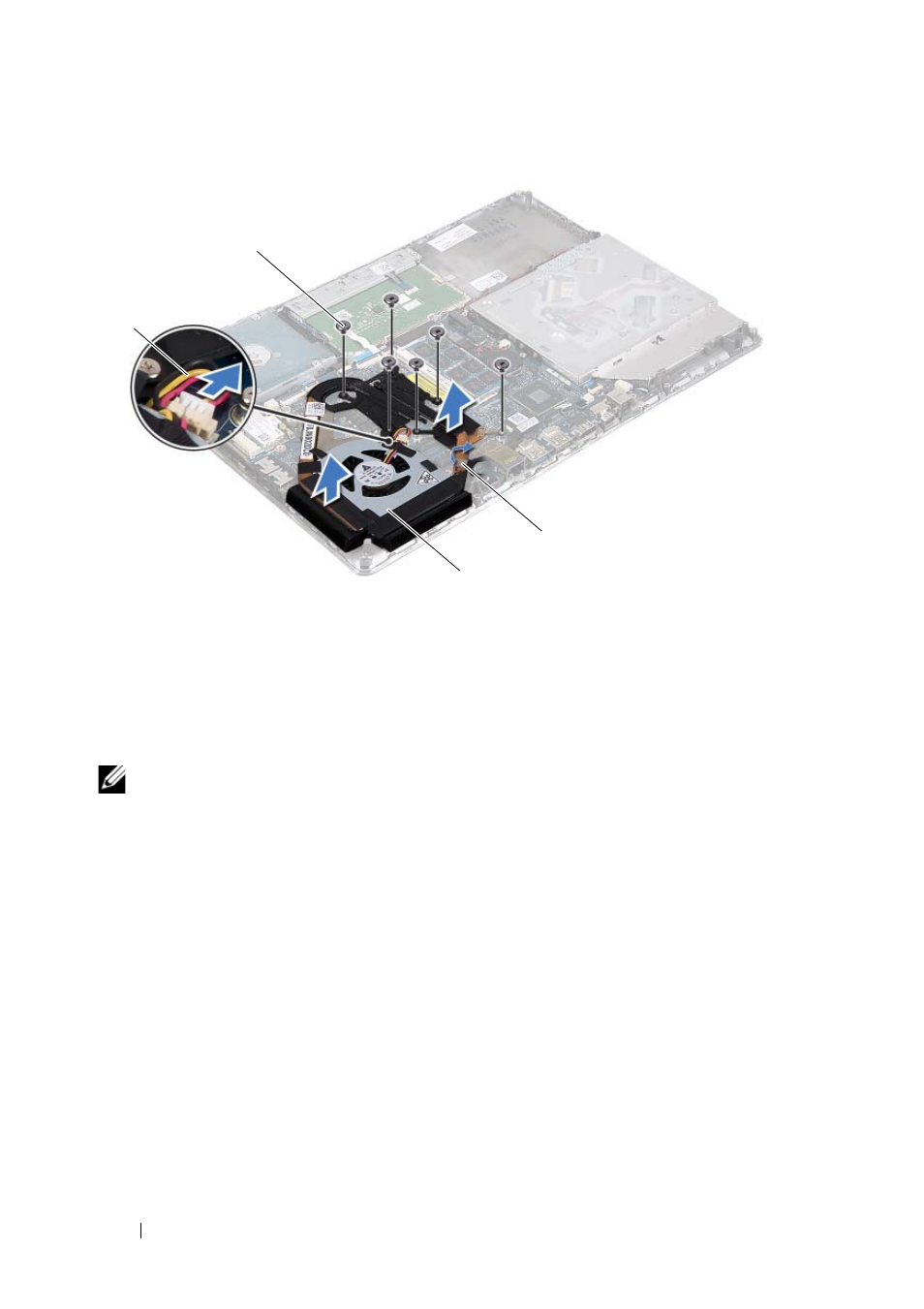

1
кабель вентилятора
2
винты (6)
3
лента кабеля дисплея
4
блок радиатора с вентилятором
1
2
4
3
