Плата датчика Холла
37
Установка платы датчика Холла
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
2
Совместите резьбовое отверстие на плате датчика Холла с резьбовым
отверстием на упоре для рук в сборе.
3
Открутите винт, которым плата датчика Холла крепится к упору для рук в
сборе.
4
Вставьте кабель платы датчика Холла в разъем на системной плате и нажмите
на защелку разъема, чтобы закрепить кабель.
5
Приклейте губчатую подкладку к упору для рук в сборе.
6
Установите на место жесткий диск (см. раздел «Установка жесткого диска» на
7
Установите на место аккумулятор (см. «Установка аккумулятора» на стр. 14).
8
Установите на место нижнюю крышку (см. раздел «Установка нижней

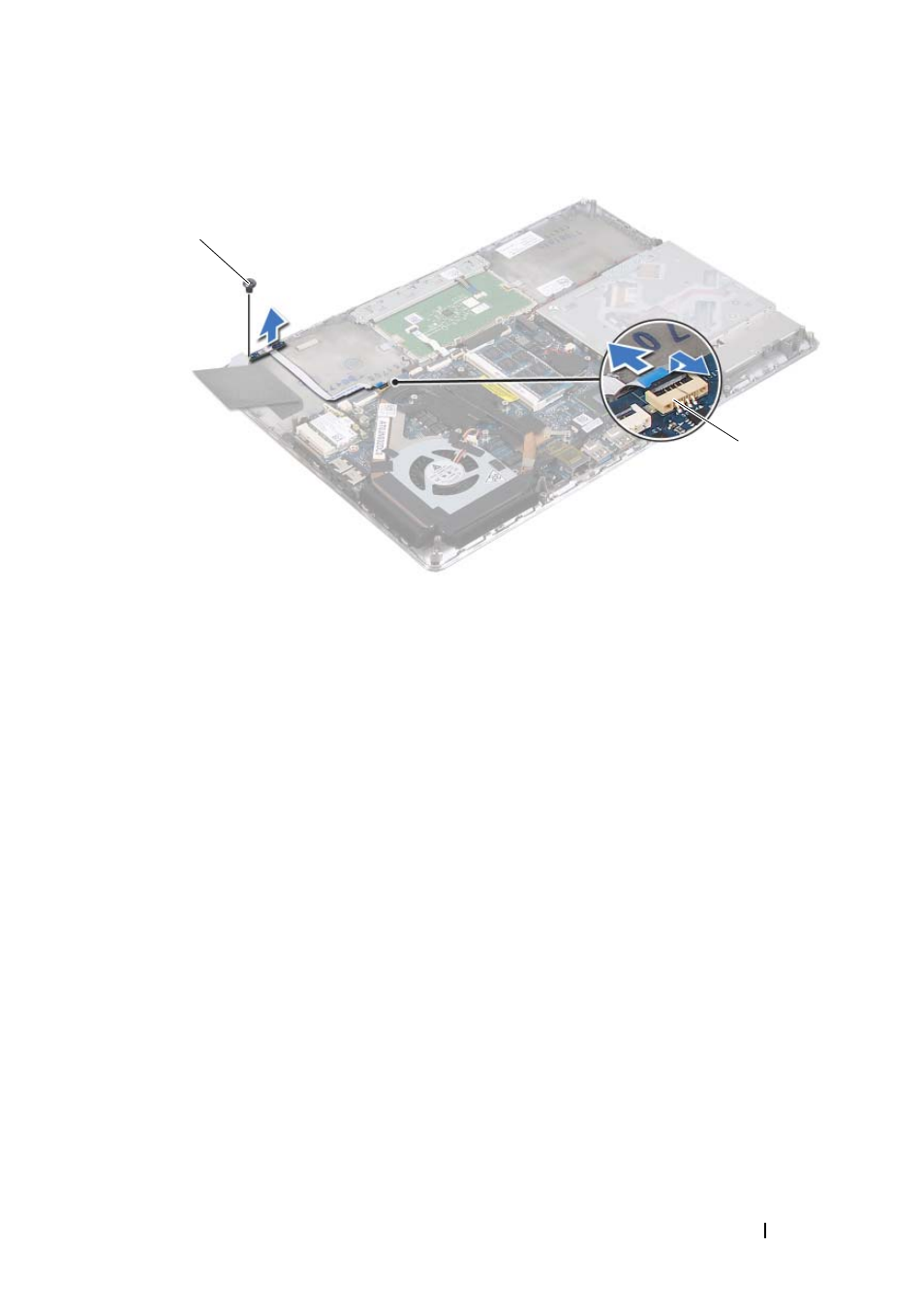

1
винт
2
разъем системной платы
1
2
