Hrvatski | 65
Bosch Power Tools 2 609 005 674 | (30.1.12)
Montaža
f Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Usisavanje prašine (PSB 500 RA)
(vidjeti slike A
– F)
f Prašina od materijala kao što su premazi sa sadržajem
olova, neke vrste drva, mineralnih materijala i metala,
može biti štetna za zdravlje. Dodirivanje ili udisanje
prašine može uzrokovati alergijske reakcije i/ili oboljenja
dišnih putova korisnika električnog alata ili osoba koje se
nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od
hrastovine ili bukve smatra se kancerogenom, posebno u
kombinaciji sa dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji sadrži azbest
smiju obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno
za materijal.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom
klase P2.
Pridržavajte se važećih propisa za obrađivane materijale.
f Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.

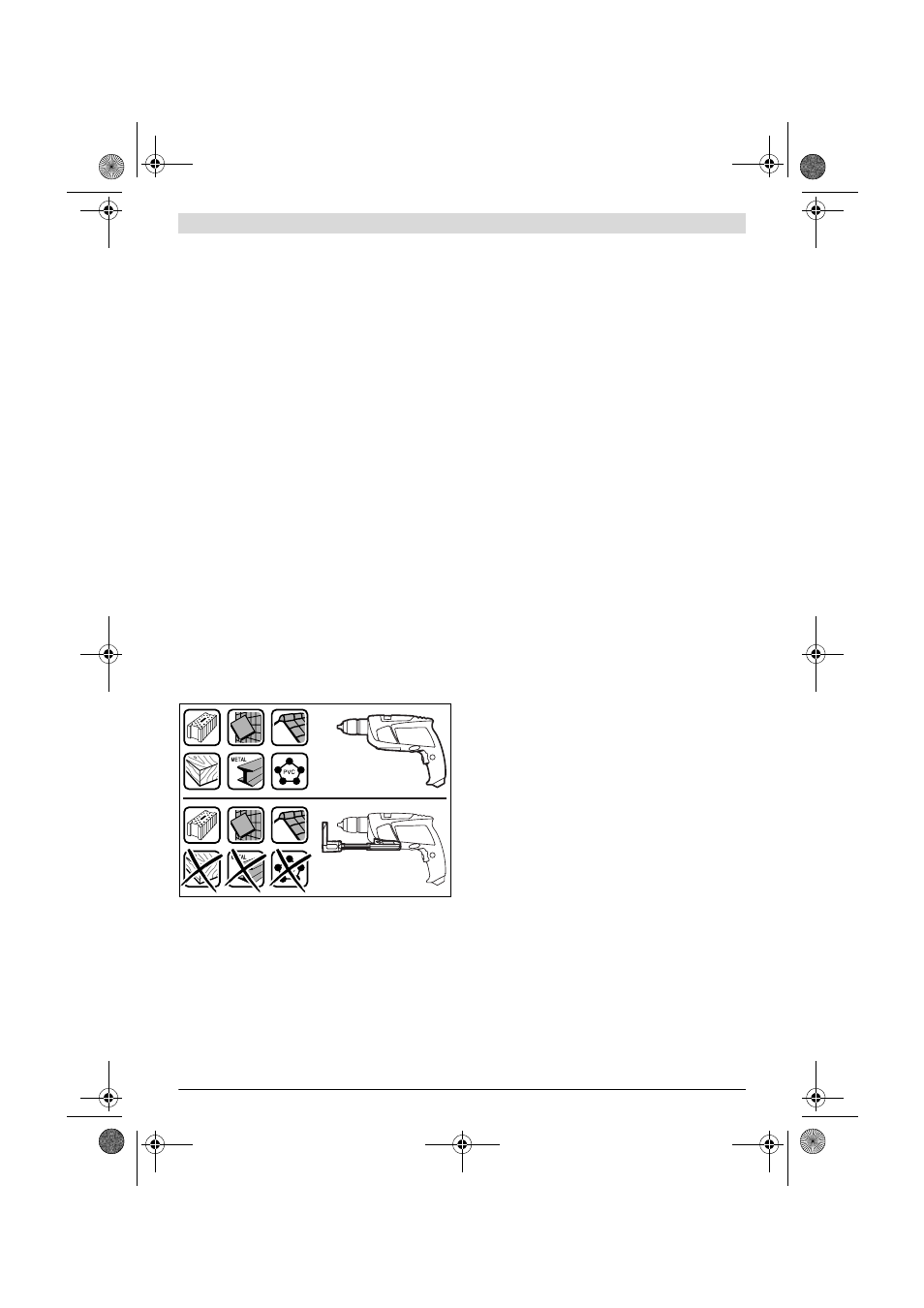

f Usisnu napravu koristite samo kod obrade betona,
opeke i zidnog kamena. Drvena ili plastična strugotina
može lako dovesti do začepljenja.
f Pažnja, opasnost od požara! Sa ugrađenom usisnom
napravom ne obrađujte metalne materijale. Zagrijana
metalna strugotina može zapaliti dijelove usisne naprave.
Kako bi se održao optimalni rezultat usisavanja, molimo
obratite pozornost na slijedeće napomene:
– Usisna naprava mora biti priljubljena na izratku, odnosno
na zidu. Na taj će se način istodobno postići bušenje pod
pravim kutom.
– Kod primjene usisne naprave uvijek radite sa max. brojem
okretaja.
– Nakon dosizanja željene dubine bušenja izvucite najprije
svrdlo iz izbušene rupe i nakon toga isključite udarnu
bušilicu.
– Usisnu napravu koristite samo sa ugrađenim uloškom
filtera 17, jer bi inače prašina/strugotina mogla dospjeti u
unutrašnjost električnog alata i oštetiti ga.
– Redovito kontrolirajte stanje uloška filtera 17. U slučaju
oštećenja uloška filtera, istog treba odmah zamijeniti.
– Osobito kod radova sa velikim promjerima svrdala, može
se istrošiti prsten za zaštitu od prašine 19. U slučaju
oštećenja treba ga zamijeniti.
Ugradnja usisne naprave (vidjeti sliku A)
Približite usisnu napravu 12 sa prednje strane, do donje
strane udarne bušilice. Pazite da usisna naprava 12 nalegne
do kraja na kućište i da se blokira.
Čišćenje usisne naprave (vidjeti slike B–D)
Posuda za prašinu 13 je dovoljna za cca. 10 bušenja sa
promjerom svrdla od 10 mm.
Ako je usisavanje otežano ili ako je pokazivač stanja
ispunjenosti 14 pun, posuda za prašinu 13 se mora isprazniti.
U tu svrhu pritisnite na nareckanu površinu tipke za
deblokiranje 16 i skinite posudu za prašinu 13.
Ispraznite i očistite posudu za prašinu 13. Očistite uložak
filtera 17 lupkanjem.
Kontrolirajte uložak filtera 17 na oštećenje i prema potrebi ga
zamijenite.
Pritisnite na držač uloška filtera 17 i povucite ga prema van.
Zamijenite uložak filtera 17, uključujući držač. Kod
dosjedanja držača pazite da je umetnuta gumena brtva 18.
Ponovno stavite posudu za prašinu 13 i za blokiranje pritisnite
na glatku površinu tipke za deblokiranje 16.
Skidanje usisne naprave (vidjeti sliku E)
Za demontažu usisne naprave 12 pritisnite na tipku za
deblokiranje 20 i skinite usisnu napravu 12 prema naprijed.
Smještanje usisne naprave (vidjeti sliku F)
Za smještanje usisne naprave 12 u kovčeg, skinite usisnu
napravu 12, primaknite je i nataknite stegu 21.
Prije odlaganja usisne naprave stavite zatvarač 22 ili
ispraznite posudu za prašinu 13.
Dodatna ručka
f Vaš električni alat koristite samo s dodatnom ručkom
10.
f Prije svih radova leptirasti vijak 11 mora biti čvrsto
stegnut. Gubitak kontrole nad električnim alatom može
prouzročiti ozljede.
Dodatnu ručku 10 možete proizvoljno okrenuti, kako bi se
postigao siguran položaj tijela i bez zamora.
Leptirasti vijak za premještanje dodatne ručke 11 okrenite u
smjeru suprotnom od kazaljke na satu i okrenite dodatnu
ručku 10 u željeni položaj. Nakon toga ponovno stegnite
leptirasti vijak 11 u smjeru kazaljke na satu.
Namještanje dubine bušenja (vidjeti sliku G)
S graničnikom dubine 1 može se utvrditi željena dubina
bušenja X.
Pritisnite tipku za namještanje graničnika dubine 5 i umetnite
graničnik dubine u dodatnu ručku 10.
