38 | Укра¿нська
2 609 005 674 | (30.1.12) Bosch Power Tools

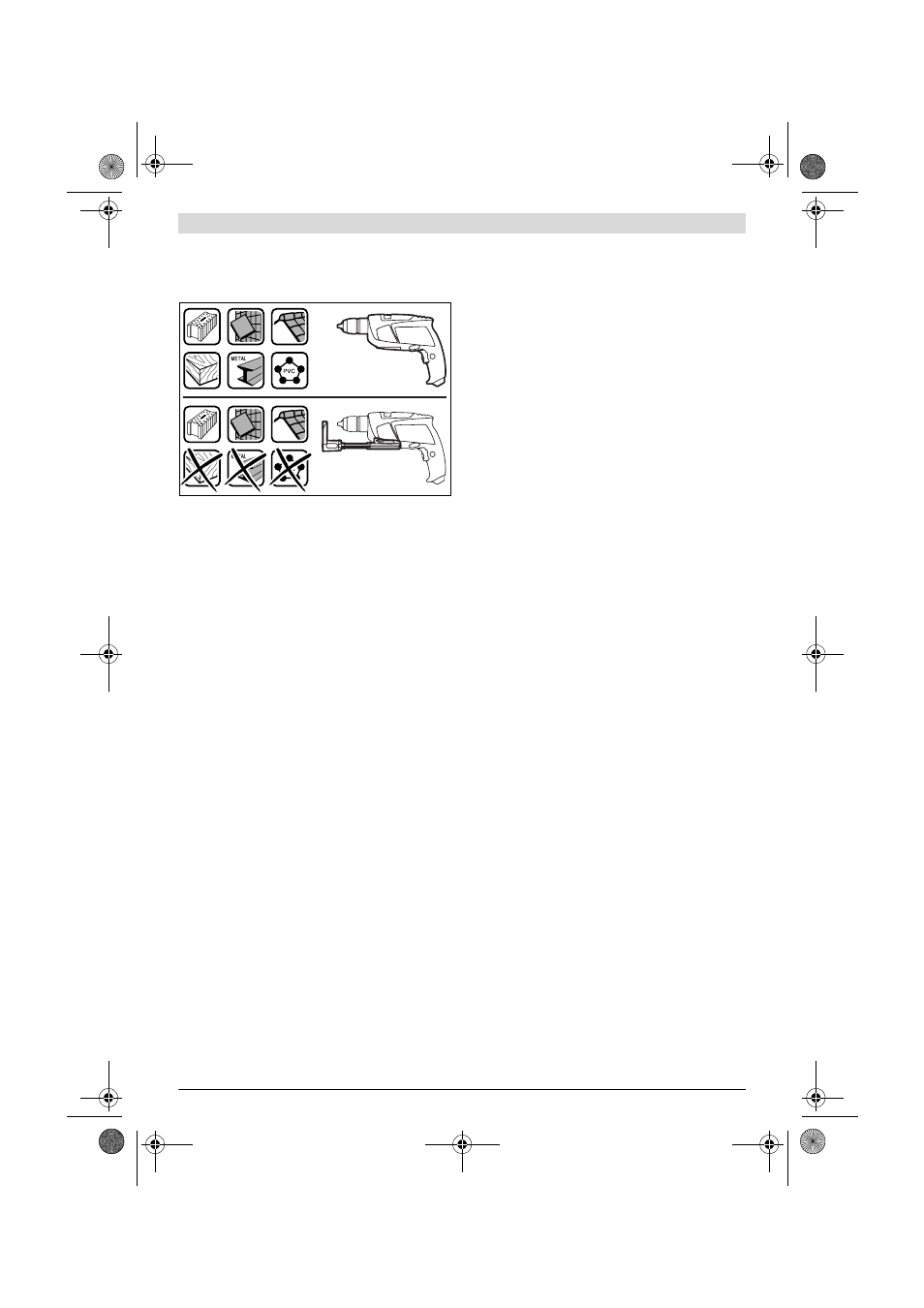

f Увага! Небезпека пожеж³! Не оброблюйте метали з
монтованим в³дсмоктувальним ïðèñòðîºì. В³д
гарячо¿ металево¿ стружки можуть зайнятися частини
в³дсмоктувального пристрою.
Для досягнення оптимальних результат³в в³дсмоктування
зважайте на так³ вказ³вки:
– Сл³дкуйте за тим, щоб в³дсмоктувальний пристр³й р³вно
прилягав до оброблювано¿ детал³ або ст³ни. Одночасно
це ïîëåãøóº перпендикулярне свердлення.
– При використанн³ в³дсмоктувального пристрою завжди
працюйте з максимальною частотою обертання.
– П³сля досягнення необх³дно¿ глибини свердлення
спочатку витягн³ть свердло з отвору ³ лише п³сля цього
вимикайте ударний дриль.
– Використовуйте в³дсмоктувальний пристр³й лише ³з
встановленим ф³льтром 17, ³накше всередину
електро³нструменту може потрапити пил/стружка ³
пошкодити його.
– Регулярно перев³ряйте стан ф³льтрувального елемента
17. У раз³ пошкодження ф³льтрувального елемента
негайно пом³няйте його.
– Особливо при робот³ з товстими свердлами пилозахисне
к³льце 19 може спрацьовуватися. У раз³ пошкодження
його треба пом³няти.
Монтаж в³дсмоктувального пристрою (див. мал. A)
П³двед³ть в³дсмоктувальний пристр³й 12 знизу до ударного
дриля. Сл³дкуйте за тим, щоб в³дсмоктувальний пристр³й 12
р³вно прилягав до корпусу ³ зайшов у зачеплення.
Очистка в³дсмоктувального пристрою (див. мал. B–D)
Пилозб³рного контейнера 13 âèñòà÷ຠприбл. на
10 отвор³в при д³аметр³ свердла 10 мм.
При зменшенн³ ефективност³ в³дсмоктування або коли
³ндикатор заповнення 14 покаже, що пилозб³рний
контейнер переповнений, пилозб³рний контейнер 13 треба
спорожнити. Для цього натисн³ть на рифлену поверхню
кнопки розблокування 16 ³ зн³м³ть пилозб³рний контейнер
13.
Спорожн³ть ³ прочист³ть пилозб³рний контейнер 13.
Прочист³ть ф³льтр 17, постукавши по ньому.
Перев³рте ф³льтрувальний елемент 17 на предмет
пошкоджень ³ за необх³дн³стю пом³няйте його.
Натисн³ть на кр³плення ф³льтра 17 ³ витягн³ть ф³льтр.
Пом³няйте ф³льтр 17 з кр³пленням. Коли будете ставити
кр³плення, не забудьте поставити гумову прокладку 18.
Знову поставте пилозб³рний контейнер 13 ³ застопор³ть
кнопку розблокування 16, натиснувши на ¿¿ гладку
поверхню.
Демонтаж в³дсмоктувального пристрою (див. мал. E)
Щоб зняти в³дсмоктувальний пристр³й 12, натисн³ть на
кнопку розблокування 20 ³ потягн³ть в³дсмоктувальний
пристр³й 12 уперед.
Прибирання в³дсмоктувального пристрою (див. мал. F)
Щоб заховати в³дсмоктувальний пристр³й 12 у футляр,
зн³м³ть в³дсмоктувальний пристр³й 12, склад³ть його ³
над³ньте дужку 21.
Закрийте засувку 22 або спорожн³ть пилозб³рний
контейнер 13, перш н³ж покласти в³дсмоктувальний
пристр³й.
Додаткова рукоятка
f Користуйтеся приладом лише з додатковою
рукояткою 10.
f Перед виконанням будь-яких роб³т впевн³ться в
тому, що гвинт-баранчик 11 м³цно затягнутий. Вих³д
електро³нструменту з-п³д контролю може мати сво¿м
насл³дком т³лесн³ ушкодження.
Додаткову рукоятку 10 можна повертати в будь-яке
положення, що çàáåçïå÷óº зручну роботу без втомлення
рук.
В³дкрут³ть гвинт-баранчик для регулювання додатково¿
рукоятки 11 проти стр³лки годинника ³ поверн³ть додаткову
рукоятку 10 в бажане положення. П³сля цього затягн³ть
гвинт-баранчик 11 повертанням за стр³лкою годинника.
Встановлення глибини свердлення (див. мал. G)
За допомогою обмежувача глибини 1 можна
встановлювати необх³дну глибину свердлення X.
Натисн³ть на кнопку для регулювання обмежувача глибини
5 ³ встром³ть обмежувач глибини в додаткову рукоятку 10.
Рифлення на обмежувач³ глибини 1 повинне дивитися
донизу.
Витягн³ть обмежувач глибини наст³льки, щоб в³дстань м³ж
к³нчиком свердла ³ к³нчиком обмежувача глибини
в³дпов³дала бажан³й глибин³ свердлення X.
Зам³на робочого ³нструмента (див. мал. H)
Швидкозатискний свердлильний патрон
М³цно тримайте задню втулку 3 швидкозатискного патрона
4 ³ повертайте передню втулку 2 в напрямку n, щоб можна
було встромити робочий ³нструмент. Встром³ть робочий
³нструмент.
Добре притримайте задню втулку 3 швидкозатискного
свердлильного патрона 4 ³ з силою закрут³ть в³д руки
передню втулку 2 в напрямку o.
