26 | Magyar
2 609 005 674 | (30.1.12) Bosch Power Tools

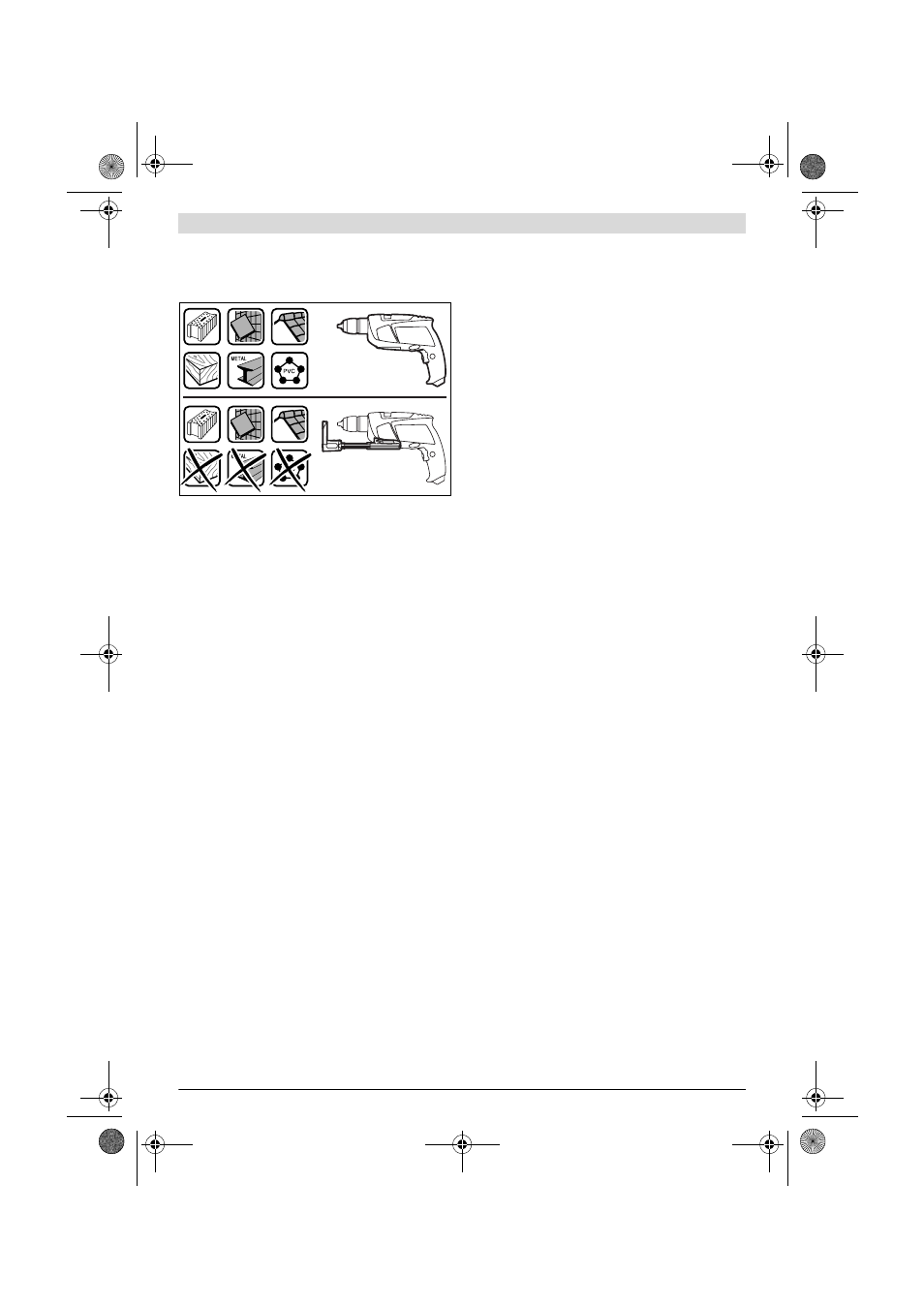

f Vigyázat, tűzveszély! Ha az elszívó berendezés hozzá
van csatlakoztatva a berendezéshez, ne munkáljon
meg fémeket. A forró fémforgácsok megggyújthatják az
elszívó berendezés alkatrészeit.
Az optimális elszívás biztosítására tartsa be az alábbi
útmutatóban található utasításokat:
– Ügyeljen arra, hogy az elszívó berendezés a peremével
felfeküdjön a megmunkálásra kerülő munkadarabra, illetve
falra. Ezzel egyidejűleg megkönnyíti a derékszögben való
fúrást is.
– Az elszívó berendezés használatakor mindig a
legmagasabb fordulatszámmal dolgozzon.
– A kívánt furatmélység elérésekor először húzza ki a
furatból a fúrót és csak ezután kapcsolja ki az ütvefúró
gépet.
– Az elszívó berendezést csak felszerelt 17 szűrőbetéttel
használja, mivel a por/forgács ellenkező esetben az
elektromos kéziszerszám belsejébe juthat és azt
megrongálhatja.
– Rendszeresen ellenőrizze a 17 szűrőbetét állapotát. Ha a
szűrőbetét megrongálódott, azonnal cserélje ki.
– A 19 porvédőgyűrű különösen nagyobb fúróátmérők
használata esetén könnyen elhasználódik. Ha ez
megrongálódott, cserélje ki.
Az elszívó berendezés felhelyezése (lásd az „A” ábrát)
Vezesse a 12 elszívó szerkezetet az első oldal felől az ütvefúró
gép alsó oldalához. Ügyeljen arra, hogy a 12 elszívó szerkezet
síkban felfeküdjön a házra és reteszelésre kerüljön.
Az elszívó berendezés tisztítása (lásd a „B”–„D” ábrát)
A 13 portartály 10 mm-es fúróátmérővel végzett fúrások
esetén kb. 10 fúráshoz elegendő.
Ha az elszívás gyengébbé válik, vagy a 14 szintkijelző a
megtelt állapotot jelzi, a 13 porgyűjtő tartályt ki kell üríteni.
Ehhez nyomja meg a 16 reteszelésfeloldó gomb recés
felületét és vegye le a 13 porgyűjtő tartályt.
Ürítse ki és tisztítsa meg a 13 portartályt. Ütögetéssel tisztítsa
meg a 17 szűrőbetétet.
Ellenőrizze, nincs-e megrongálódva a 17 szűrőbetét, és
szükség esetén cserélje ki.
Nyomja meg a 17 szűrőbetét tartóját, és húzza azt ki. Cserélje
ki a 17 szűrőbetétet a tartóval együtt. A tartó felhelyezésekor
ügyeljen arra, hogy behelyezze a 18 gumitömítést.
Tegye ismét fel a 13 porgyűjtő tartályt és a reteszeléshez
nyomja meg a 16 reteszelésfeloldó gomb síma felületét.
Az elszívó berendezés levétele (lásd az „E” ábrát)
A 12 elszívó berendezés leszereléséhez nyomja meg a 20
reteszelésfeloldó gombot és előre mutató irányban húzza le a
12 elszívó berendezést.
Az elszívó berendezés elrakása (lásd az „F” ábrát)
A 12 elszívó berendezésnek a kofferben való tárolásához
vegye le és tolja össze a 12 elszívó berendezést és dugja fel rá
a 21 kapcsot.
Helyezze fel a 22 lezárószerkezetet, vagy ürítse ki a 13
porgyűjtő tartályt, mielőtt az elszívó szerkezetet lerakná.
Pótfogantyú
f Az elektromos kéziszerszámot csak az arra felszerelt
10 pótfogantyúval együtt szabad használni.
f Minden munkamegkezdése előtt gondoskodjon arról,
hogy a 11 szárnyascsavar szorosan meg legyen húzva.
Ha elveszti az uralmát a berendezés felett, ez sérülésekhez
vezethet.
A 10 pótfogantyút tetszőleges helyzetbe el lehet forgatni,
hogy így a munkát a lehető leginkább fáradságmentes módon
lehessen végezni.
Forgassa el a pótfogantyú beállítására szolgáló
11 szárnyascsavart az óramutató járásával ellenkező irányba
és forgassa el a 10 pótfogantyút a kívánt helyzetbe. Ezután az
óramutató járásával megegyező irányba forgatva húzza meg
ismét szorosra a 11 szárnyascsavart.
A furatmélység beállítása (lásd a „G” ábrát)
Az 1 mélységi ütköző a kívánt X furatmélység beállítására
szolgál.
Nyomja be az 5 mélységi ütköző beállító gombot és helyezze
be a mélységi ütközőt a 10 pótfogantyúba.
Az 1 mélységi ütköző recézett részének lefelé kell mutatnia.
Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a
mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt
X furatmélységnek.
Szerszámcsere (lásd a „H” ábrát)
Gyorsbefogó fúrótokmány
Tartsa fogva a 4 gyorsbefogó fúrótokmány 3 hátsó hüvelyét,
és forgassa el a 2 első hüvelyt az
n forgásirányba, amíg be
nem lehet tenni a szerszámot a szerszámbefogó egységbe.
Tegye be a szerszámot a tokmányba.
Tartsa fogva a 4 gyorsbefogó fúrótokmány 3 hátsó hüvelyét,
és forgassa el erőteljesen kézzel a 2 első hüvelyt a
o
forgásirányba.
Csavarozó szerszámok
A 24 csavarozó bitek alkalmazásához használjon mindig egy
23 univerzális bittartót. Csak a csavarfejhez megfelelő
csavarhúzó biteket használjon.
A 6 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa
mindig a „Fúrás” jelére.
