14 | Česky
1 609 92A 06U | (16.4.13) Bosch Power Tools
Pravidelně čistěte výfuk třísek 3. Pro čištění ucpaného výfuku
třísek použijte vhodný nástroj, např. kousek dřeva, tlakový
vzduch, atd.
 Nesahejte rukama do výfuku třísek. Můžete se poranit o
rotující díly.
Pro zaručení optimálního odsávání vždy používejte zařízení
pro externí odsávání nebo sáček na prach/třísky.
Externí odsávání (viz obr. C)
Nastrčte odsávací adaptér 15 pevně na výfuk třísek 3. Na od-
sávací adaptér 15 lze připojit odsávací hadici o průměru
35 mm.
Odsávací hadici 14 spojte s vysavačem (příslušenství). Pře-
hled přípojek na různé vysavače naleznete na konci tohoto ná-
vodu.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Vlastní odsávání (viz obr. C)
Při malých pracech můžete připojit sáček na prach/třísky (pří-
slušenství) 16. Hrdlo prachového sáčku nastrčte pevně do vý-
fuku třísek 3. Sáček na prach/třísky 16 včas vyprazdňujte, tím
zůstane zachováno optimální pohlcování prachu.
Provoz
Druhy provozu
Nastavení hloubky třísky
Pomocí otočného knoflíku 2 lze plynule nastavit hloubku třís-
ky 1–1,5 mm na základě stupnice hloubky třísky 1 (dělení
stupnice = 0,25 mm).
Parkovací poloha
Po pracovním pochodu dejte otočný knoflík 2 do polohy P
(parkovací poloha). Tím se hoblovací nůž zanoří a elektroná-
řadí lze bez nebezpečí poškození obrobku nebo hoblovacího
nože odstavit.
Uvedení do provozu
 Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.
Zapnutí – vypnutí
 Aby se šetřila energie, zapínejte elektronářadí jen po-
kud jej používáte.
Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.
Pro uvedení do provozu stlačte nejprve blokování zapnutí 5
a následně stlačte spínač 4 a podržte jej stlačený.
K vypnutí elektronářadí spínač 4 uvolněte.
Upozornění: Z bezpečnostních důvodů nelze spínač 4 zaare-
tovat, nýbrž musí zůstat během provozu neustále stlačený.
Pracovní pokyny
Proces hoblování
Nastavte požadovanou hloubku třísky a přiložte elektronářadí
předním dílem patky hoblíku 6 na obrobek.
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Elektronářadí veďte proti obrobku pouze zapnuté. Ji-
nak existuje nebezpečí zpětného rázu, pokud se nasazený
nástroj v obrobku vzpříčí.
Zapněte elektronářadí a veďte jej s rovnoměrným posuvem
přes opracovávaný povrch.
Pro docílení kvalitního povrchu pracujte jen s malým posuvem
a tlačte uprostřed na patku hoblíku.
Při opracování tvrdých materiálů, např. tvrdého dřeva, a též
při využití maximální šířky hoblování nastavte jen malé hloub-
ky třísky a snižte popř. posuv hoblíku.
Nadměrný posuv snižuje jakost povrchu a může vést k rychlé-
mu ucpání výfuku třísek.
Pouze ostré hoblovací nože dávají dobrý řezný výkon a šetří
elektronářadí.
Srážení hran (viz obrázek G)
V přední patce hoblíku existující V-drážka 7 umožňuje rychlé a
jednoduché srážení hran obrobku. K tomu nasaďte hoblík
V-drážkou na hranu obrobku a veďte jej podél ní.
Hoblování s podélným/úhlovým dorazem
(viz obrázky D–F)
Podélný doraz 17 resp. úhlový doraz 21 namontujte pokaždé
pomocí upevňovacího šroubu 20 na elektronářadí. Podle na-
sazení namontujte doraz hloubky drážky 24 pomocí upevňo-
vacího šroubu 23 na elektronářadí.
Povolte zajišťovací matici 19 a nastavte požadovanou šířku
drážky na stupnici 18. Zajišťovací matici 19 opět utáhněte.
Adekvátně nastavte požadovanou hloubku drážky pomocí do-
razu hloubky drážky 24.
Několikrát proveďte proces hoblování, až je dosaženo poža-
dované hloubky drážky. Hoblík veďte s bočním přítlakem.

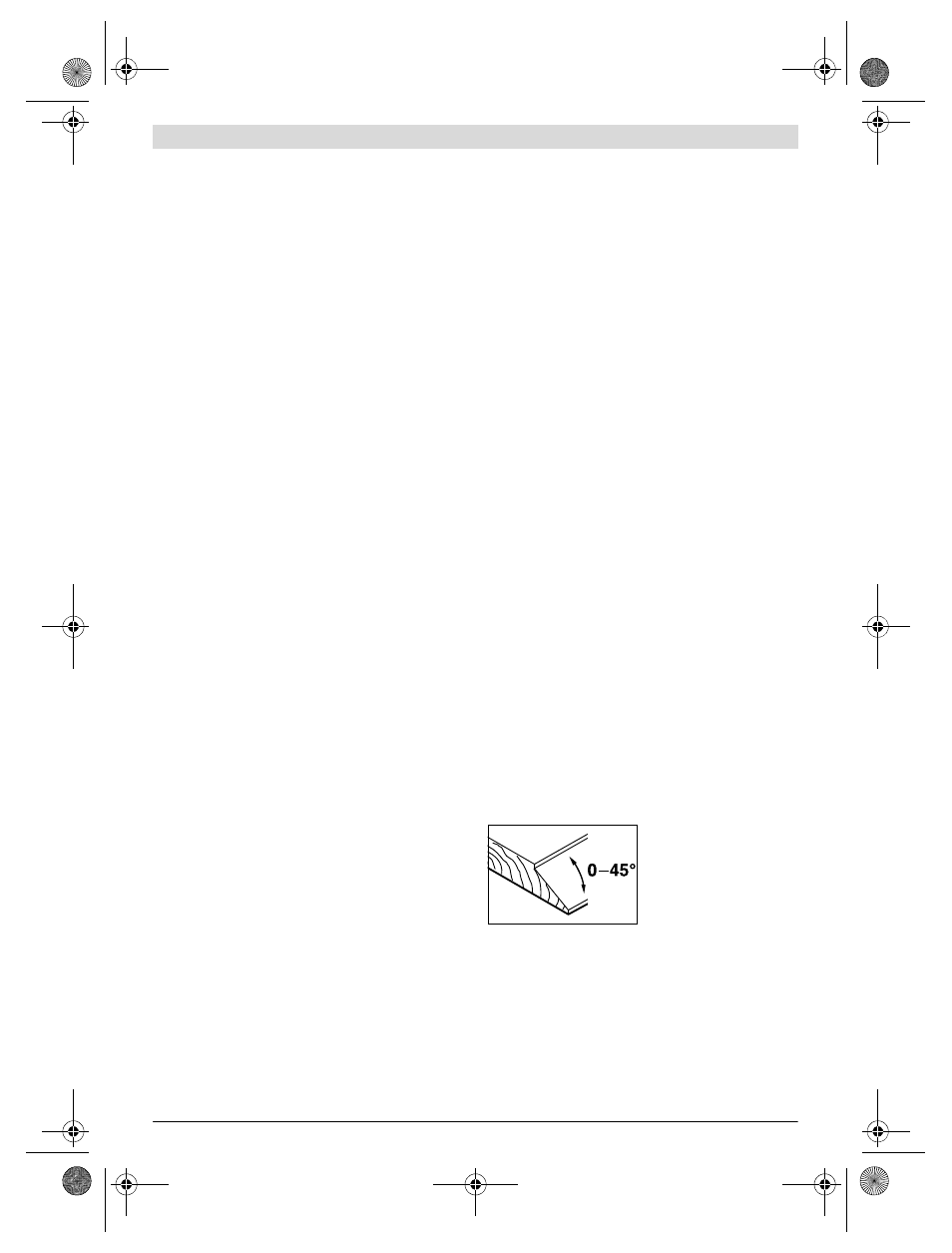

Ukosování pomocí úhlového dorazu
Při ukosování drážek a ploch
nastavte potřebný úhel úkosu
pomocí nastavení úhlu 22.
Údržba a servis
Údržba a čištění
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Udržujte elektronářadí a větrací otvory čisté, abyste
pracovali dobře a bezpečně.
