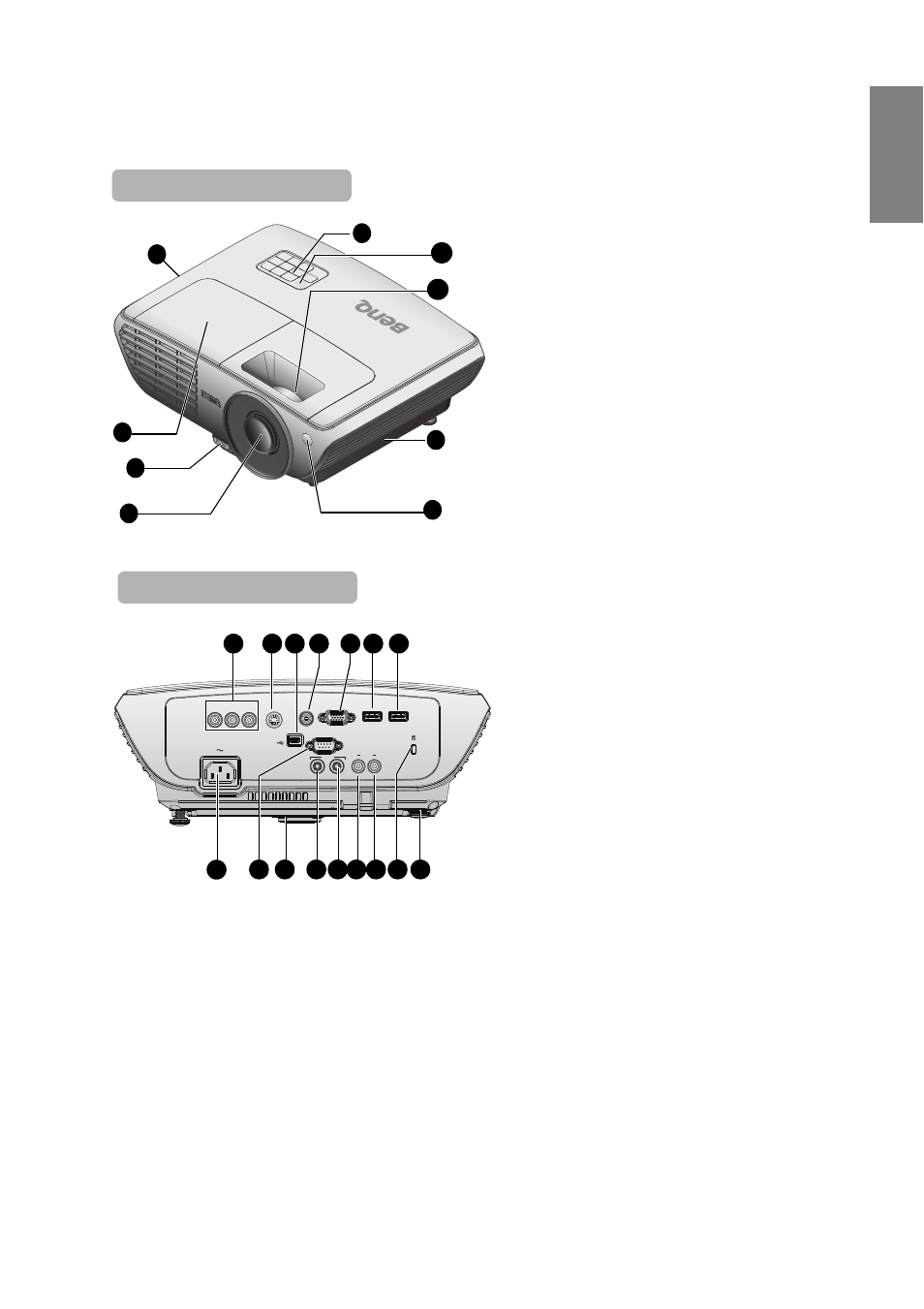

Внешний вид проектора
1.
Вентиляционное отверстие
(выпуск нагретого воздуха)
2.
Крышка лампы
3.
Кнопка регулятора наклона
4.
Проекционный объектив
5.
Внешняя панель управления
(Подробные сведения см. в
разделе
6.
Верхний ИК-датчик
дистанционного управления
7.
Кольцо фокусировки и регулятор
масштаба
8.
Вентиляционные отверстия
(забор воздуха для охлаждения)
9.
Передний ИК-датчик
дистанционного управления
10. Входные разъемы COMPONENT
(Компонентный видеосигнал)
11.
Входной разъем S-VIDEO
12. Входной разъем USB
13. Входной разъем VIDEO
(Композитный видеосигнал)
14. Входной разъем для подключения
ПК
15. Входной разъем HDMI 1
16. Входной разъем HDMI 2
17. Задняя регулировочная ножка
18. Разъем для замка Kensington
(защита от кражи)
19. Входной разъем AUDIO (правый)
20. Входной разъем AUDIO (левый)
21. Входной разъем AUDIO (Звук)
22. Выходной разъем AUDIO (Звук)
23. Быстро выдвигающийся
регулятор
24. Порт управления RS-232
25. Гнездо шнура питания
переменного тока
Вид спереди / сверху
S-VIDEO
VIDEO
HDMI-1
HDMI-2
COMPUTER
PC
RS-232
USB
AUDIO
OUT
IN
L AUDIO R
COMPONENT
Вид сзади / снизу
