Подключения
23
Ру
сский
Подключение источников S-Video
Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
выходом S-Video:
1.
Возьмите кабель S-Video и подключите один конец к выходному гнезду S-Video
на источнике видеосигнала.
2.
Подключите другой конец кабеля S-Video к гнезду S-VIDEO на проекторе.
Чтобы подключить проектор к устройству воспроизведения аудио,
выполните следующие действия.
1.
Подключите один конец совместимого аудиокабеля к разъему AUDIO OUT
устройству воспроизведения аудио/видео. Подключите другой конец кабеля к
разъему AUDIO IN на проекторе. После подключения кабеля воспроизведением
аудио можно управлять с помощью экранных меню (OSD) проектора.
Подробнее см. в разделе
"Регулировка звука" на стр. 42

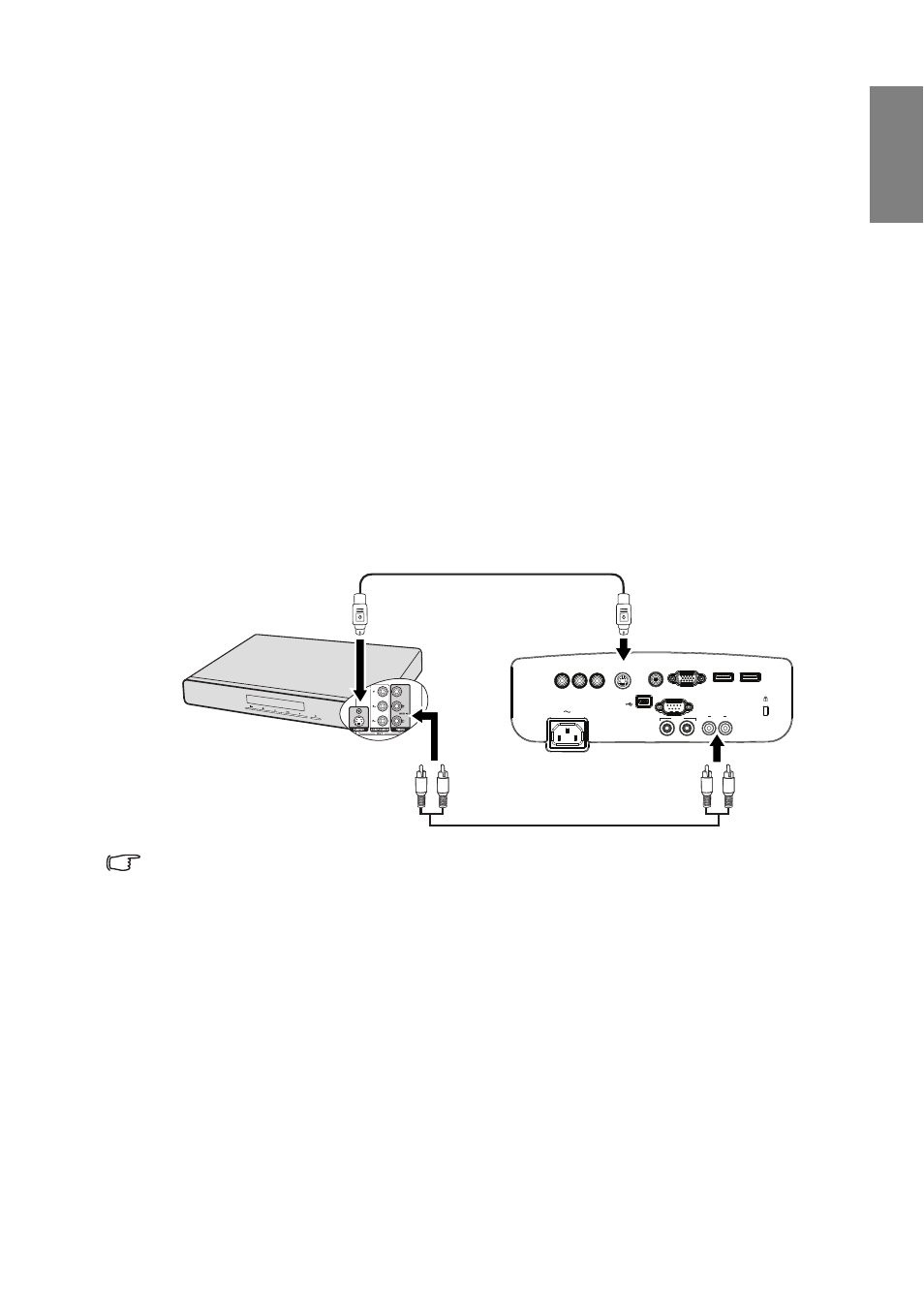

После завершения подключения система должна иметь следующий вид:
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видео не происходит, проверьте включение и
исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
•
Если проектор уже подключен к данному источнику видеосигнала с выходом S-
Video, через компонентный видеовход, подключать источник видеосигнала через
вход S-Video не требуется, поскольку при этом способе соединения обеспечивается
более низкое качество видеосигнала, а также образуется лишнее соединение.
Подробнее см.
"Подключение источников видеосигнала" на стр. 20
S-VIDEO
VIDEO
HDMI-1
HDMI-2
COMPUTER
PC
RS-232
USB
AUDIO
OUT
IN
L AUDIO R
COMPONENT
Устройство
аудио/видео
Аудиокабель
Кабель S-Video
