Подключения
24
Ру
сский
Подключение источников композитного
видеосигнала
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
композитным видеовыходом:
1.
Возьмите видеокабель и подключите один конец к композитному видеовыходу
источника видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
Чтобы подключить проектор к устройству воспроизведения аудио,
выполните следующие действия.
1.
Подключите один конец совместимого аудиокабеля к разъему AUDIO OUT
устройству воспроизведения аудио/видео. Подключите другой конец кабеля к
разъему AUDIO IN на проекторе. После подключения кабеля воспроизведением
аудио можно управлять с помощью экранных меню (OSD) проектора.
Подробнее см. в разделе
"Регулировка звука" на стр. 42

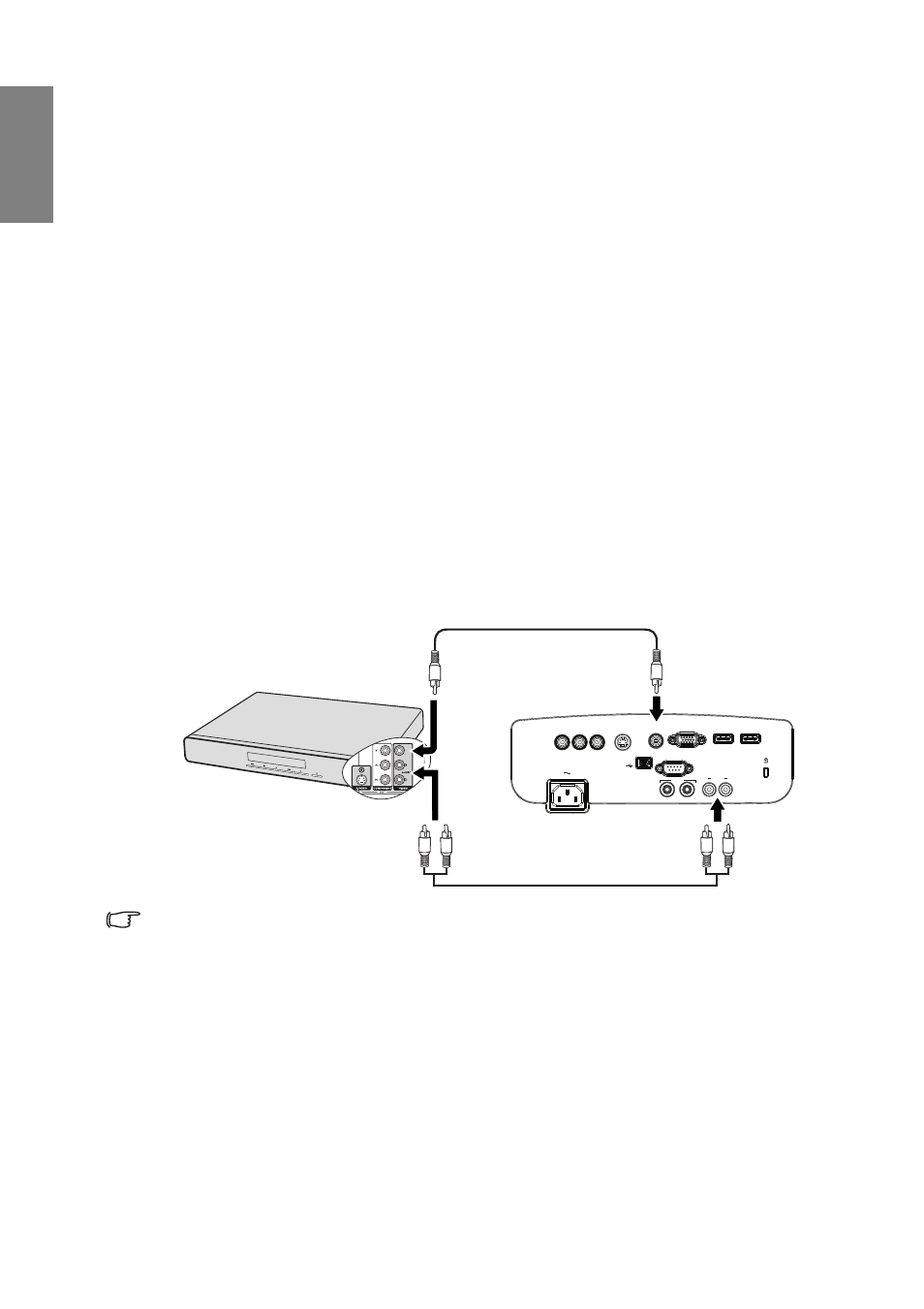

После завершения подключения система должна иметь следующий вид:
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видео не происходит, проверьте включение и
исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
•
Источник видеосигнала следует подключать через композитный видеовход только в
том случае, если он не оснащен выходом HDMI, компонентным видеовыходом или
выходом S-Video. Подробнее см.
"Подключение источников видеосигнала" на стр. 20
.
S-VIDEO
VIDEO
HDMI-1
HDMI-2
COMPUTER
PC
RS-232
USB
AUDIO
OUT
IN
L AUDIO R
COMPONENT
Устройство
аудио/видео
Аудиокабел
Видеокабел
