Подключение
20
•
Если проектор уже подключен к данному источнику видеосигнала, оснащенному
выходом S-Video, через компонентный видеовход, подключать источник
видеосигнала через вход S-Video не требуется, поскольку при этом способе
соединения обеспечивается более низкое качество видеосигнала, а также
образуется лишнее соединение. Подробнее см.
.
Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному композитным
видеовыходом:
1.
Подключите один конец видеокабеля (приобретается за дополнительную плату)
к композитному видеовыходу источника видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
3.
Если вы хотите воспользоваться комбинированным монофоническим
динамиком проектора, выберите соответствующий аудиокабель и подсоедините
один его конец к гнезду аудиовыхода на видеоустройстве, а другой конец
к гнезду аудиовхода на проекторе.
После подключения звук может регулироваться с помощью настроек
регулировки и отключения звука на проекторе. Подробнее см.
и
.

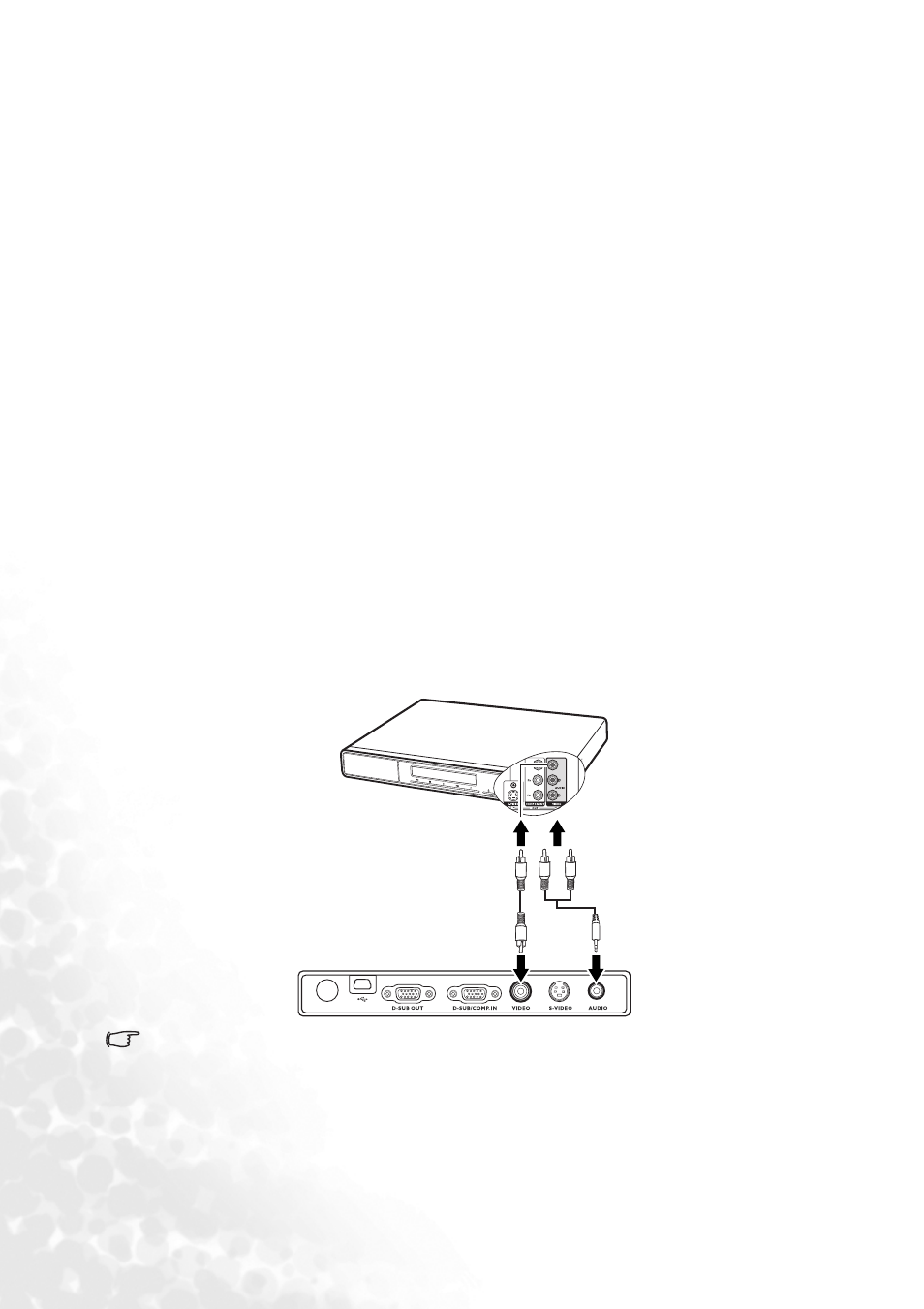

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см.
.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится, проверьте
включение и исправность источника сигнала. Кроме того, проверьте правильность
подключения кабелей видеосигнала.
•
Источник видеосигнала следует подключать через композитный видеовход только
в том случае, если он не оснащен компонентным видеовыходом или выходом
S-Video.
Подробнее см.
Подключение источников видеосигнала" на стр. 17
.
A/V
устройство
Видеокабель
Аудиокабель
