Расположение проектора
12
Получение нужного размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, настройки масштабирования и видеоформата.
Максимальное (исходное) разрешение проектора составляет 1024 x 768 пикселей, что
соответствует формату 4:3. Для того, чтобы обеспечить полномасштабную 16:9
(
широкоэкранную) проекцию изображения, проектор может менять размер и масштаб
широкоэкранного изображения в соответствии с исходной шириной проектора. При
этом высота изображения пропорционально уменьшается и составляет 75% исходной
высоты изображения проектора.
Таким образом, изображение в формате 16:9 не использует 25% высоты изображения
в формате 4:3, отображаемое данным проектором. Эта часть будет отображаться
в виде темных полос сверху и снизу (12.5% по высоте, соответственно) области
отображения, проектируемой в формате 4:3 при отображении изображения в формате
16:9
в центре проецируемой области отображения в формате 4:3 по вертикали.
При определении положения проектора необходимо учитывать его назначение
и отношение сторон входного сигнала. Все входные сигналы (за исключением
компонентного видео с сигналом в формате 16:9) будут отображаться в формате 4:3
(
для этого потребуется дополнительно 33% высоты отображения по отношению
к области отображения в формате 16:9).
ВНИМАНИЕ! Не выбирайте постоянное расположение проектора исходя из проекции
в масштабе 16:9, если вам всегда будет нужно выбирать входной сигнал (любой, кроме
композитного видео с сигналом в масштабе 16:9).
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(
например, на столе), а его луч должен быть направлен строго перпендикулярно (90°,
под прямым углом) по отношению к горизонтальному центру экрана. Это позволит
предотвратить искажение изображения в результате проекции под углом (или
проекцией на поверхность, расположенную под углом).
Луч современного цифрового проектора направлен не строго вперед (как луч старого
пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над
горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно
было легко установить на столе и проецировать изображение на экран, нижний край
которого располагается выше уровня стола. При этом изображение на экране
становится видно всем присутствующим в комнате.
При установке проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
Как видно из приведенной схемы, нижний край проецируемого изображения
смещается в вертикальном направлении относительно горизонтальной плоскости
проектора. (При установке проектора под потолком это относится к верхнему краю
проецируемого изображения).
Если проектор располагается на большем удалении от экрана, размер проецируемого
изображения увелчивается - соответственно, пропорционально увеличивается
вертикальное смещение.

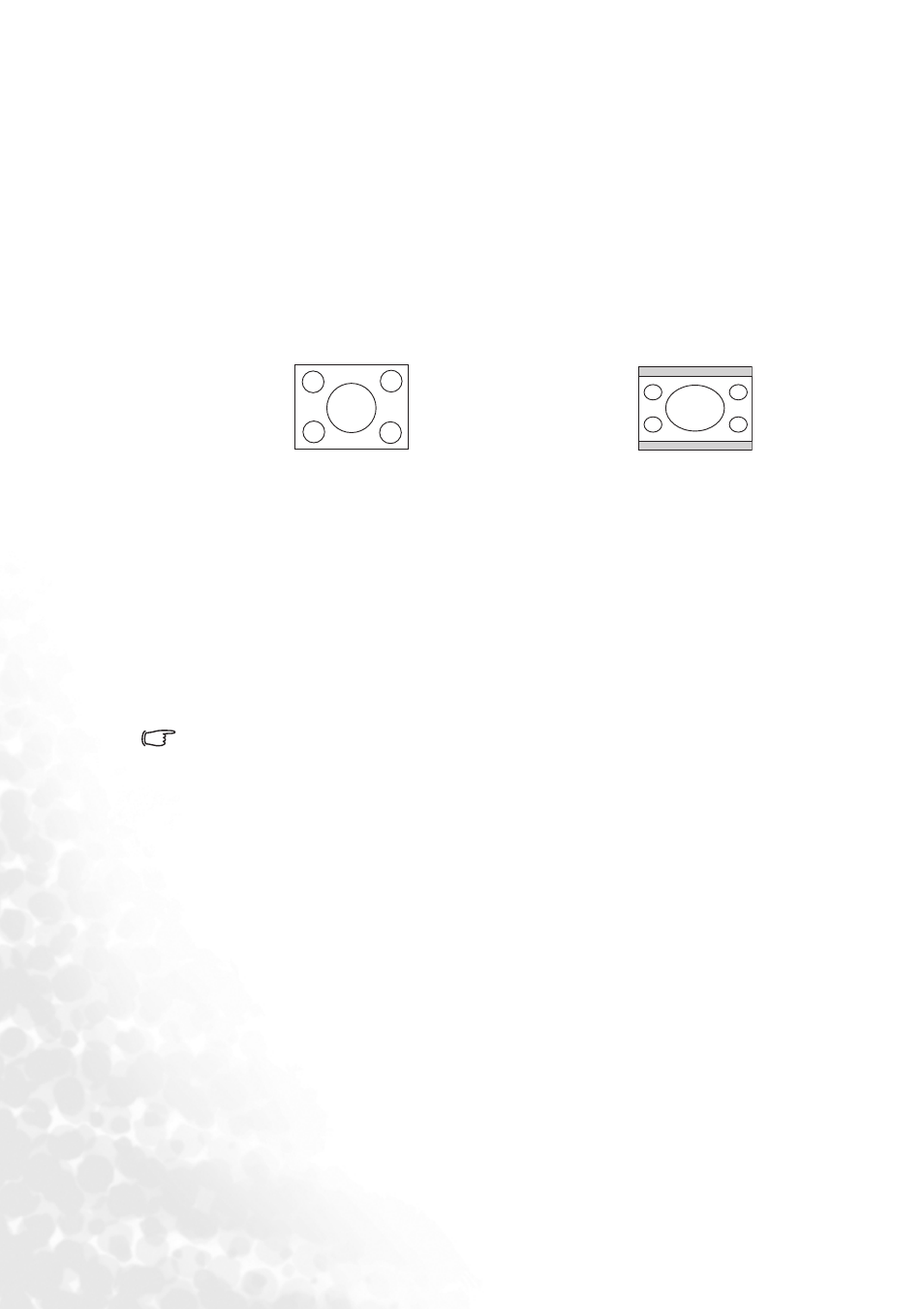

Изображение в формате 4:3 в области
отображения с форматом 4:3
Изображение в формате 16:9 в области
отображения с форматом 4:3
