Введение
7

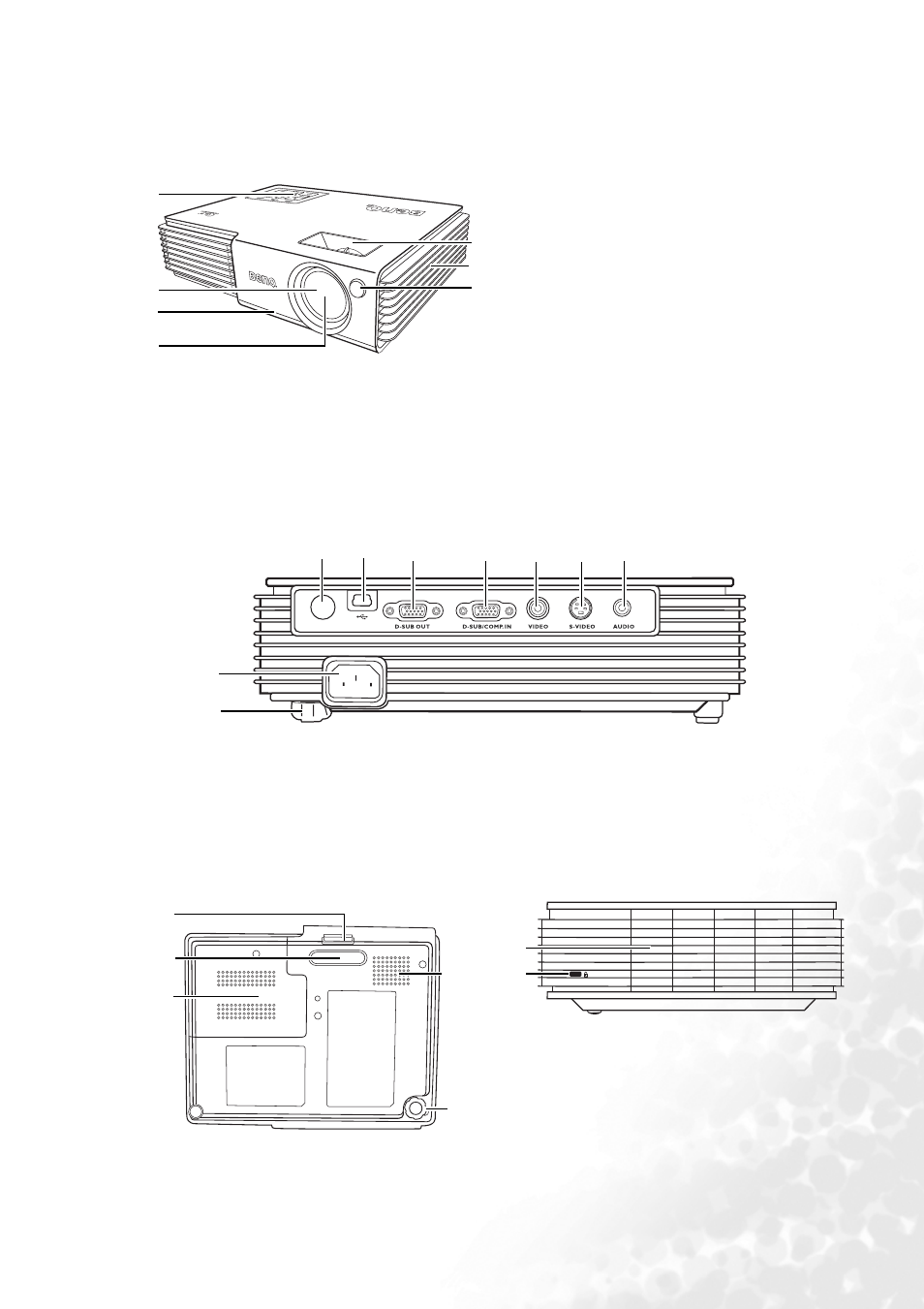

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Дополнительную информацию о подключении различного оборудования см.
в разделе
Вид снизу/сбоку
1.
Внешняя панель управления
(
Подробнее см.
2.
Сдвигающаяся крышка объектива
3.
Кнопка переднего регулятора
наклона
4.
Проекционный объектив
5.
Кольцо фокусировки и регулятор
масштаба
6.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
7.
Передний инфракрасный датчик ДУ
1
6
2
3
4
5
7
8.
Ножка заднего регулятора наклона
9.
Разъем шнура питания
10.
Инфракрасный датчик ДУ
11.
Разъем USB
12.
Гнездо выходного сигнала RGB
13.
Разъем для входного сигнала RGB (ПК)
или компонентного видео (YPbPr/ YCbCr)
14.
Гнездо видеосигнала
15.
Гнездо S-Video
16.
Гнездо аудиосигнала
10
11
12
13
14
15
16
8
9
17.
Кнопка переднего регулятора
наклона
18.
Ножка переднего регулятора наклона
19.
Крышка лампы
20.
Динамик
21.
Ножка заднего регулятора наклона
22.
Вентиляционное отверстие (выпуск
нагретого воздуха)
23.
Разъем для замка Kensington (защита
от кражи)
18
19
21
17
20
23
22
