Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала,
оснащенному компонентным видеовыходом:
1.
Подключите переходной кабель (приобретается отдельно) "компонентное
видео / VGA (D-Sub)" одним концом (с 3 разъемами RCA) к компонентному
видеовыходу источника видеосигнала. Штекеры подключаются к гнездам
в соответствии с цветами: зеленый к зеленому, синий к синему, красный
к красному.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA
(D-Sub)" (
с разъемом D-SUB) к гнезду D-SUB проектора.

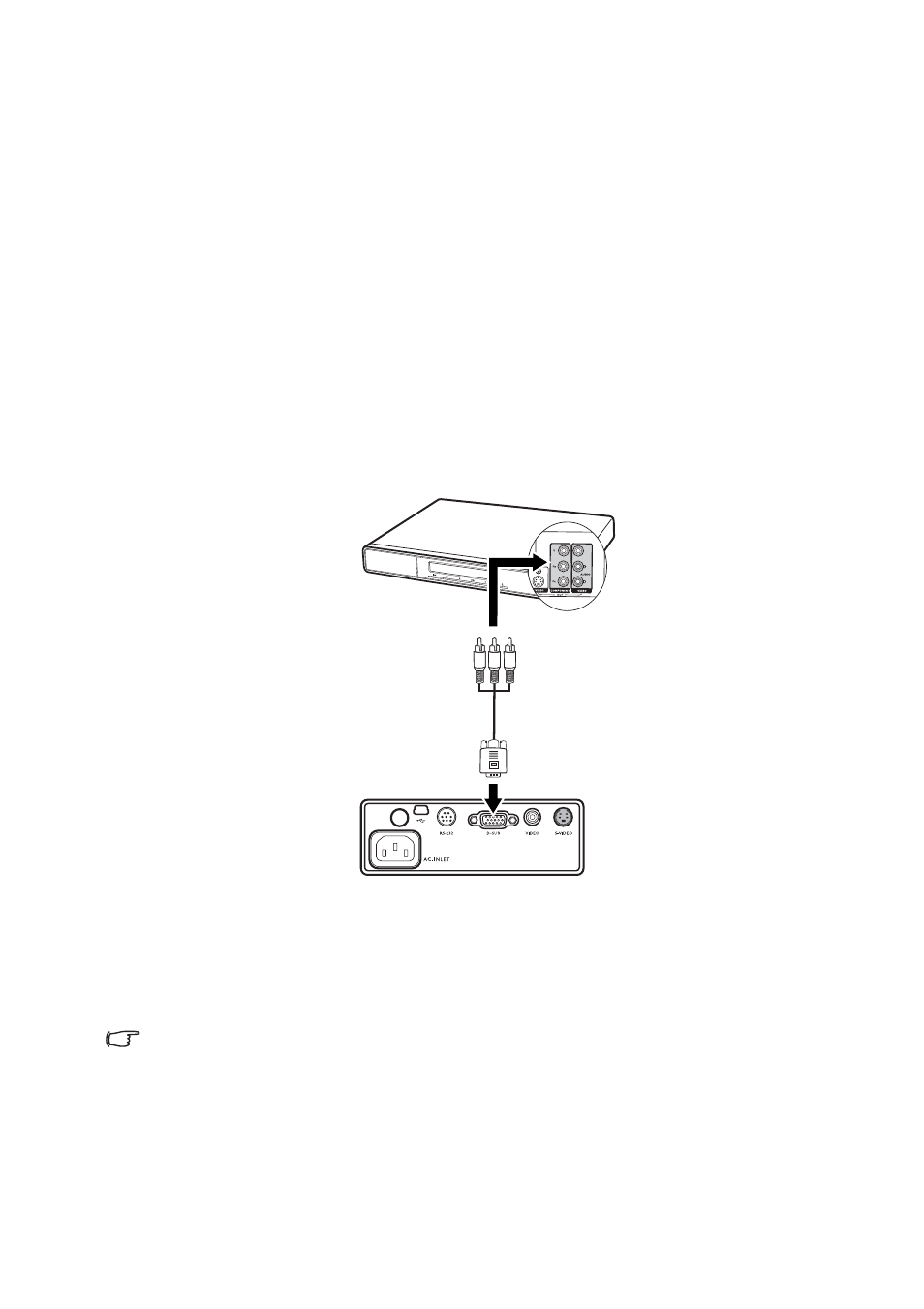

После завершения подключения система должна выглядеть следующим образом:
При подключении проектора к цифровому ТВ-тюнеру (DTV) поддерживается
следующее разрешение:
•
Компонентный
видеовход
является
единственным
видеовходом
,
поддерживающим
воспроизведение
видео
в
формате
16:9.
•
Если
после
включения
проектора
и
выбора
соответствующего
источника
видеосигнала
воспроизведение
видеоизображения
не
производится
,
проверьте
включение
и
исправность
источника
сигнала
.
Проверьте
также
правильность
подключения
кабелей
видеосигнала
.
•
480i
•
480p
•
576i
•
576p
•
720p (50/ 60
Гц)
•
1080i (50/ 60
Гц)
Аудио
/
видеоустройство
Переходной
кабель
"
компонентный
видеовход
/ VGA
(D-sub)"
