Расположение проектора
15
Получение нужного размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном и видеоформата.
Исходное разрешение проектора составляет 800 x 600 пикселей, что представляет
собой масштаб 4:3. Для того, чтобы обеспечить полноформатную 16:9
(
широкоэкранную) проекцию изображения, проектор может менять размер и масштаб
широкоэкранного изображения в соответствии с исходной шириной изображения
проектора. При этом высота изображения пропорционально уменьшается
и составляет 75% исходной высоты изображения проектора.
Таким образом, изображение в масштабе 16:9 не использует 25% высоты
изображения в масштабе 4:3, отображаемое данным проектором. Эта часть будет
отображаться в виде темных полос сверху и снизу (12.5% по высоте, соответственно)
области отображения, проектируемой в масштабе 4:3 при отображении изображения
в масштабе 16:9 в центре проецируемой области отображения в масштабе 4:3 по
вертикали.
При определении положения проектора необходимо учитывать его назначение
и масштаб входного сигнала. Все входные сигналы (за исключением композитного
видео с сигналом в масштабе 16:9) будут отображаться в масштабе 4:3 (для этого
потребуется дополнительно 33% высоты отображения по отношению к области
отображения в масштабе 16:9).
ВНИМАНИЕ ! Не выбирайте постоянное расположение проектора исходя из проекции
в масштабе
16:9,
если вам всегда будет нужно выбирать входной сигнал
(
любой
,
кроме
композитного видео с сигналом в масштабе
16:9).
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(
например, на столешнице), а его луч должен быть направлен строго
перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру
экрана. Это позволит предотвратить искажение изображения, вызванное проекцией
под углом (или проекцией на поверхность, расположенную под углом).
Луч современного цифрового проектора направлен не строго вперед (как луч старого
пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над
горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно
было легко установить на столе и проецировать изображение на экран, нижний край
которого располагается выше уровня стола. При этом изображение на экране
становится видно всем присутствующим в комнате.
При установке проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
Как видно из схемы, приведенной на странице
17 ,
нижний край проецируемого
изображения смещается в вертикальном направлении относительно горизонтальной
плоскости проектора. (При установке проектора на потолке это относится к верхнему
краю проецируемого изображения).

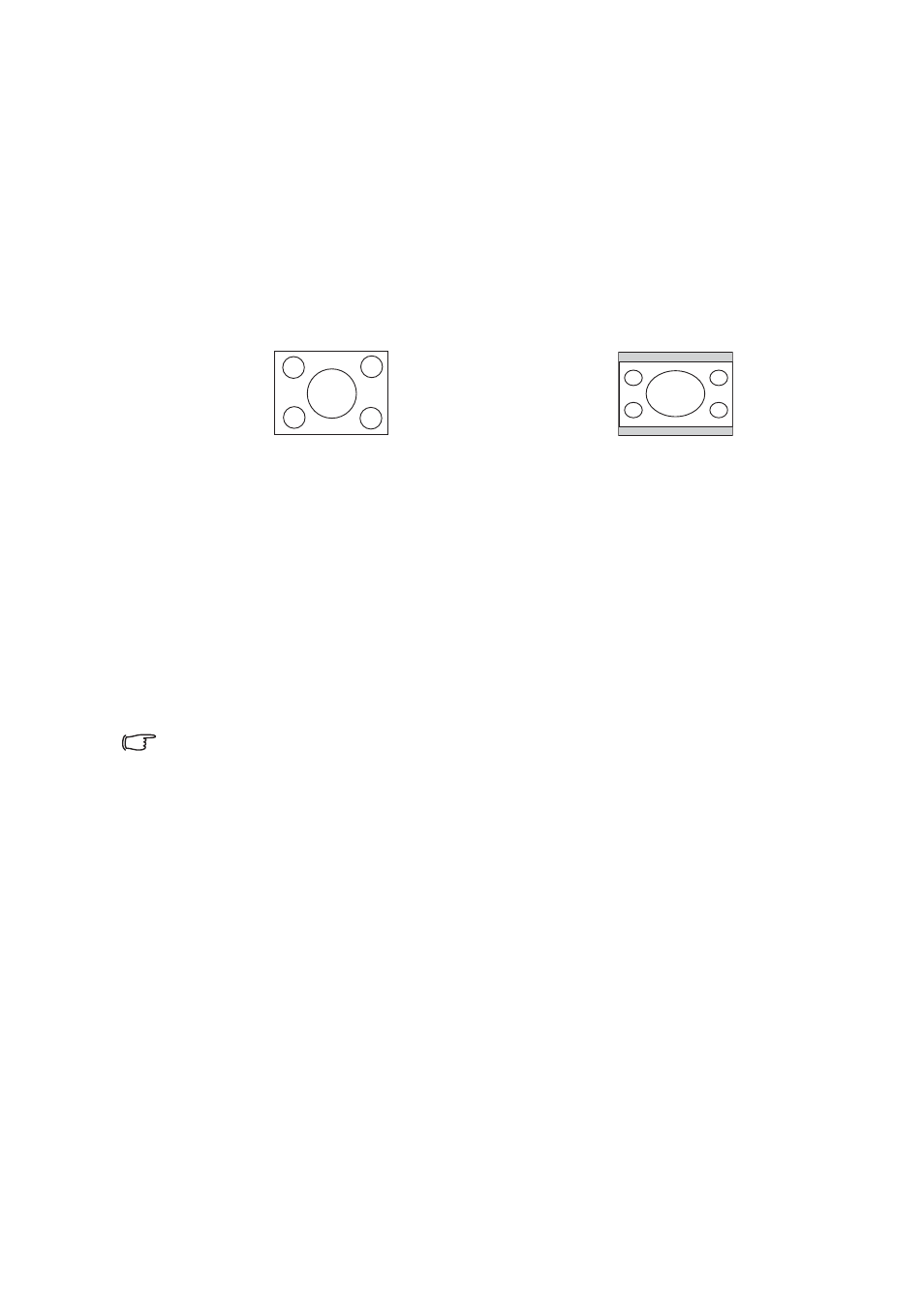

Изображение в формате 4:3 в области
отображения с масштабом 4:3
Изображение в масштабе 16:9 в области
отображения с масштабом 4:3
